CAD图集怎么打印? CAD打印多个页面的图纸集的教程

cad中想要设置多个布局界面打印方便打印多张图纸，该怎么打印图集呢？下面我们就来看看详细的教程。

1、现在CAD模型的界面把图画好

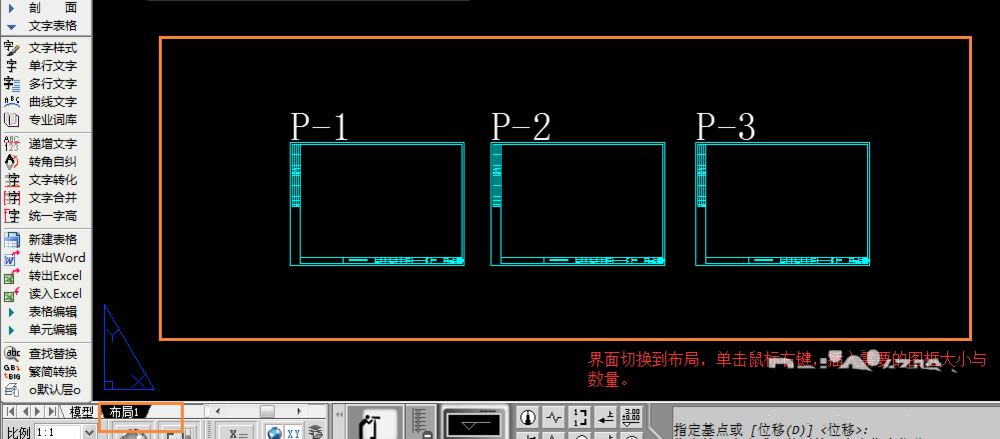

2、插入图框：切换到布局界面，右键--插入图框---插入你需要打印的图框大小。

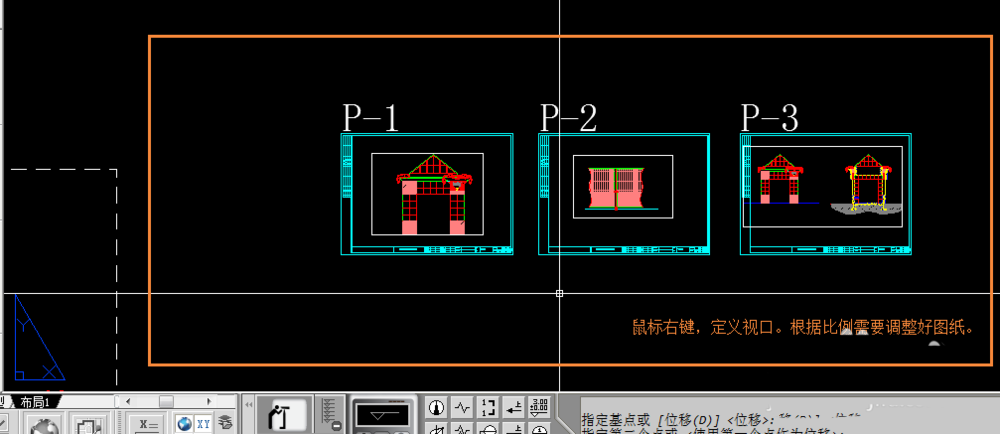

3、排图：鼠标右键---定义视口----框好你需要打印的图---输入比例。ps：排好的图可以加个序号加以分类

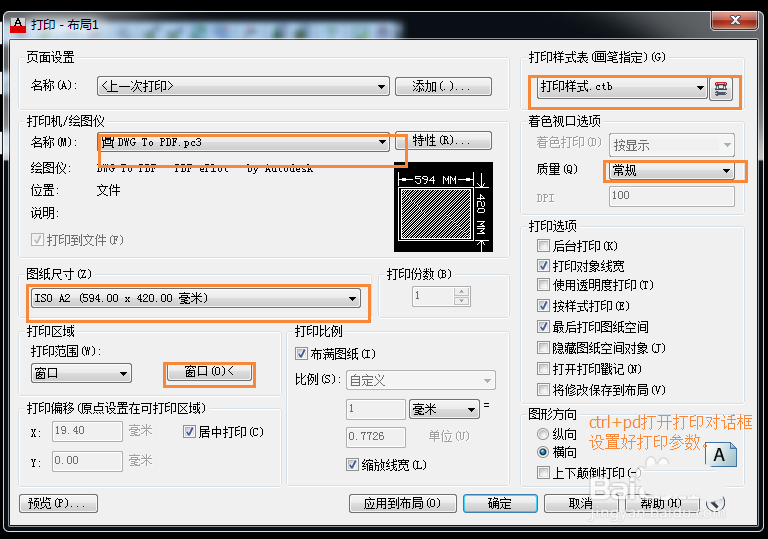

4、快捷键“ctrl+p”打开打印对话框，设置好打印参数，单击对话框中“窗口”按钮，框选你要打印的图纸。

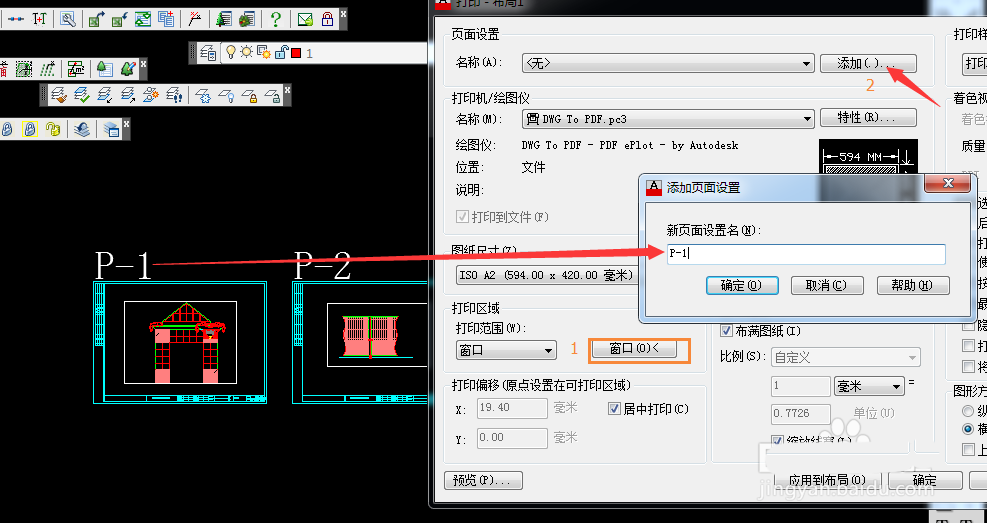

5、单击对话框中页面设置的“添加按钮”，调出添加页面设置窗口，在名称里输入对应序号。

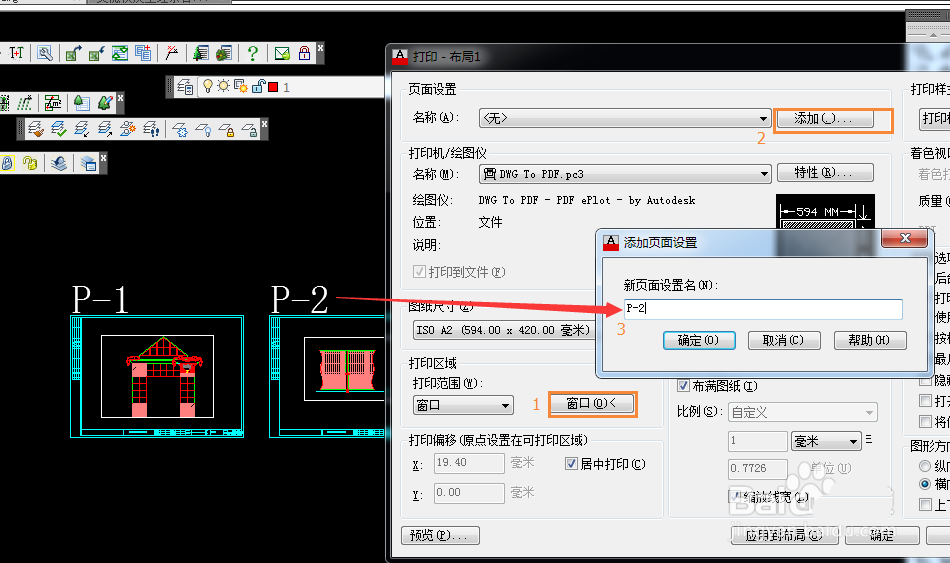

6、再点名称——第1页——窗口——选回布局中框选  第2页，再点击——添加——调出添加页面设置窗口，在名称里输入

这样需要打哪页，就到名称里点击哪页，希望大家喜欢，请继续关注武林网。
