cad填充图案乱码怎么办?cad中填充的图案显示不正确是乱码的解决方法

CAD图案填充后显示的图案不对了,有乱码怎么回事？在我们绘制图纸的过程中有时候填充的图案是乱码，根本不是我们想要的效果，这该如何解决呢？下面跟着小编一起去看看cad中填充的图案显示不正确是乱码的解决方法。

cad中填充的图案是乱码怎么办？

1、下图填充的是同样的图案，但是白色图纸显示的是乱码。

红色显示的才是正确的。

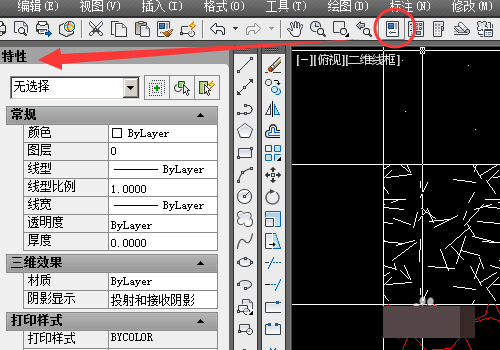

2、要更改首先我们打开特性工具窗口。

点击菜单栏上的特性按钮即可调出。

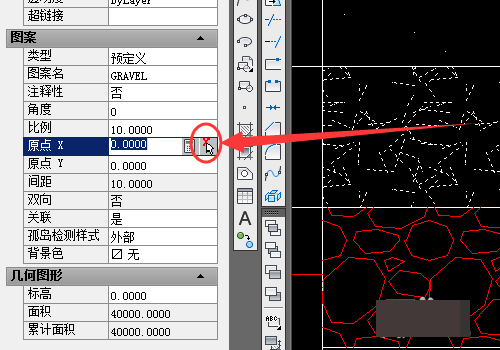

3、然后我们选择乱码的图案填充。

点击原点后方的数值，然后点击箭头按钮。

重新设置原点。

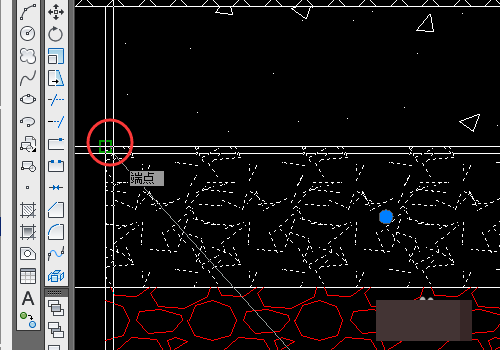

4、然后在图形中设置新的原点，点击左键即可。

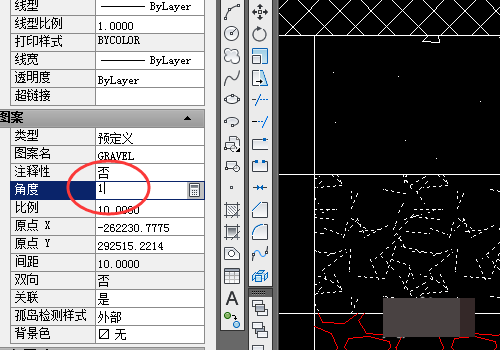

5、然后我们更改填充的角度，随意的角度即可。

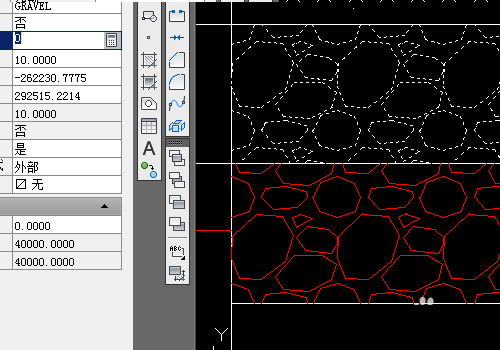

6、角度更改后我们会发现图案填充已经变回我们需要的了。

此时我们再把角度变回即可。

教程结束，以上就是关于cad填充图案乱码怎么办?cad中填充的图案显示不正确是乱码的解决方法，如果你也遇到了同样的困惑，那就赶快按照上面的方法试试吧！
