CAD多段线怎么绘制创意的圆形图案?

cad中想要绘制一个图形，该怎么使用cad多线段命令绘制图形呢？下面我们就来看看详细的教程。

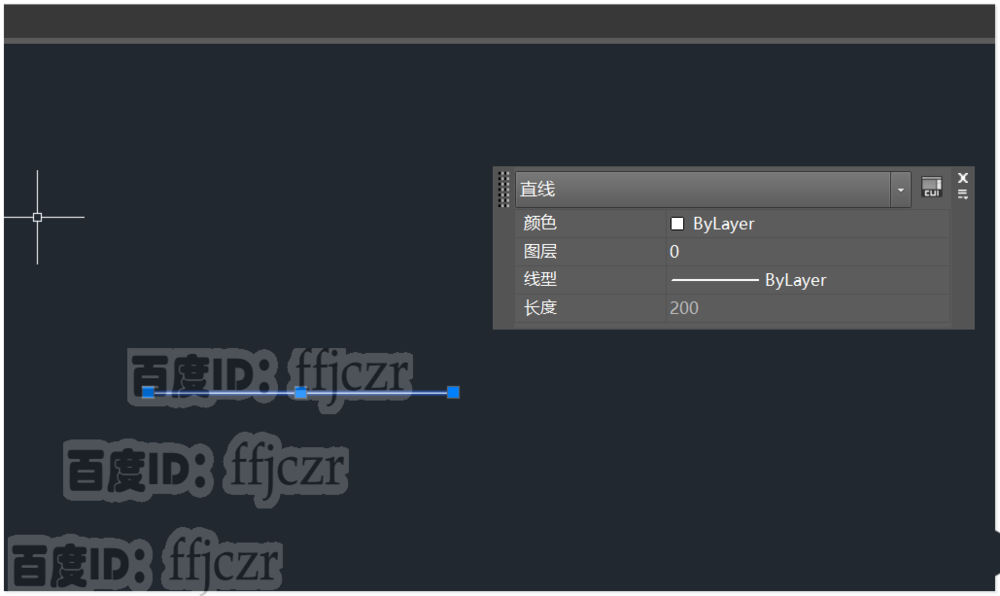

1、首先在工作区内绘出一条长200的直线，直线的快捷键“L”。

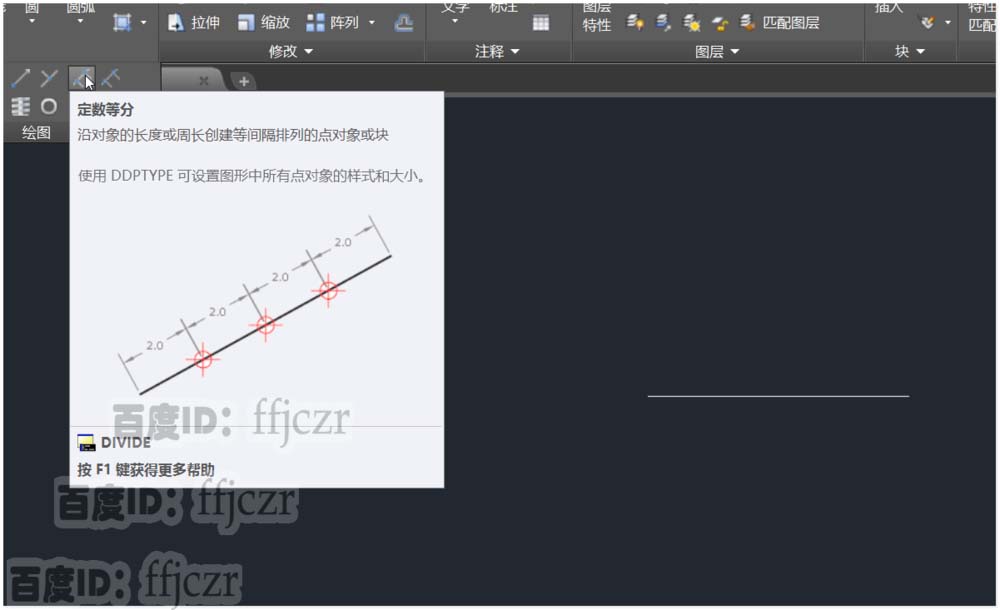

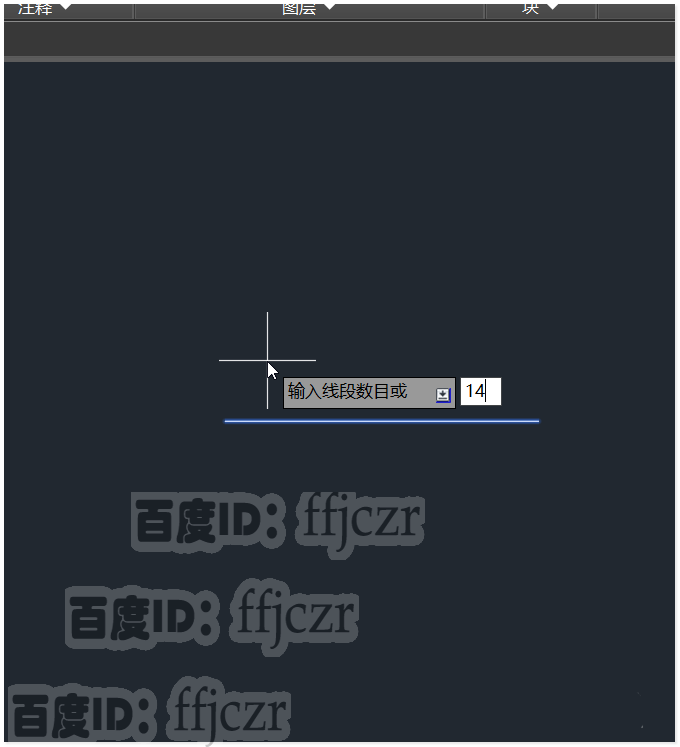

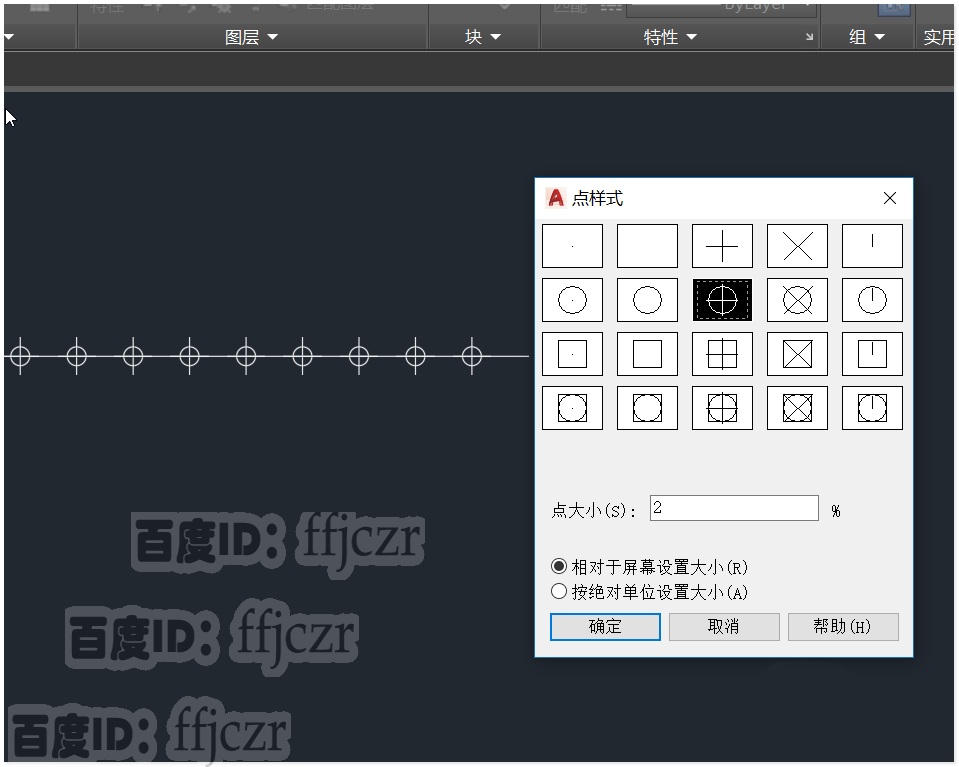

2、给直线进行定数等分，数量为14；完成后可能看不到所等分的点，可以在实用工具栏中选用点样式，修改默认的为带十字圆圈的样式。这样就可以清楚的看到等分出来的点了。

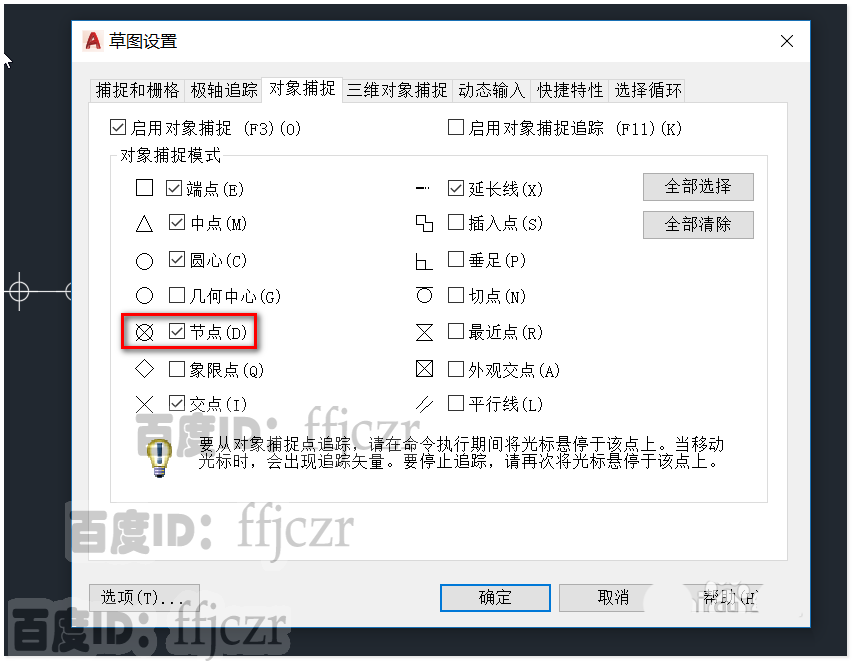

3、为了下一步的点捕捉，要开启自动捕捉命令，同时激活捕捉节点的选项。

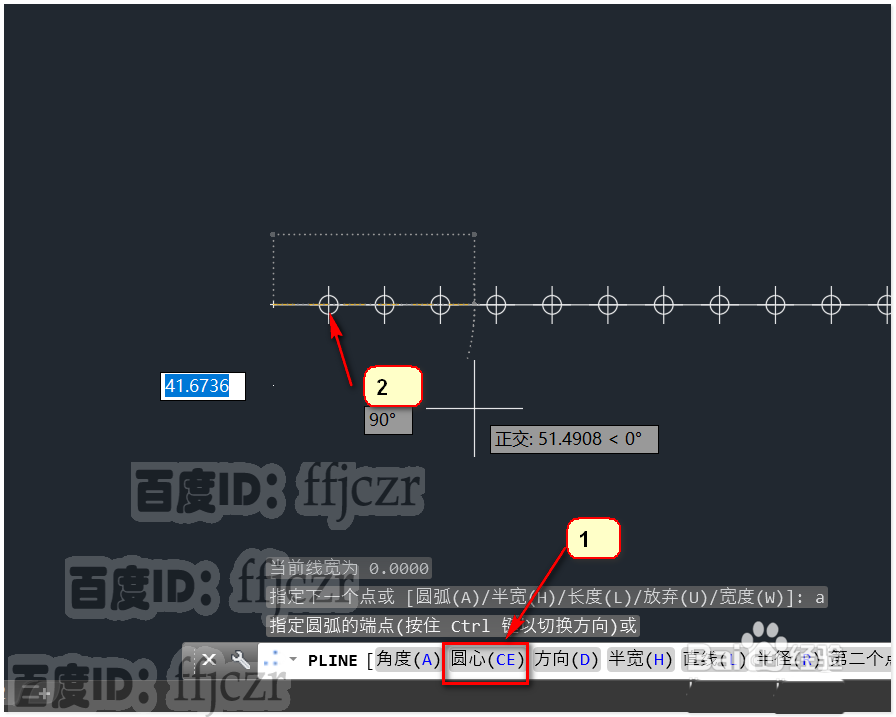

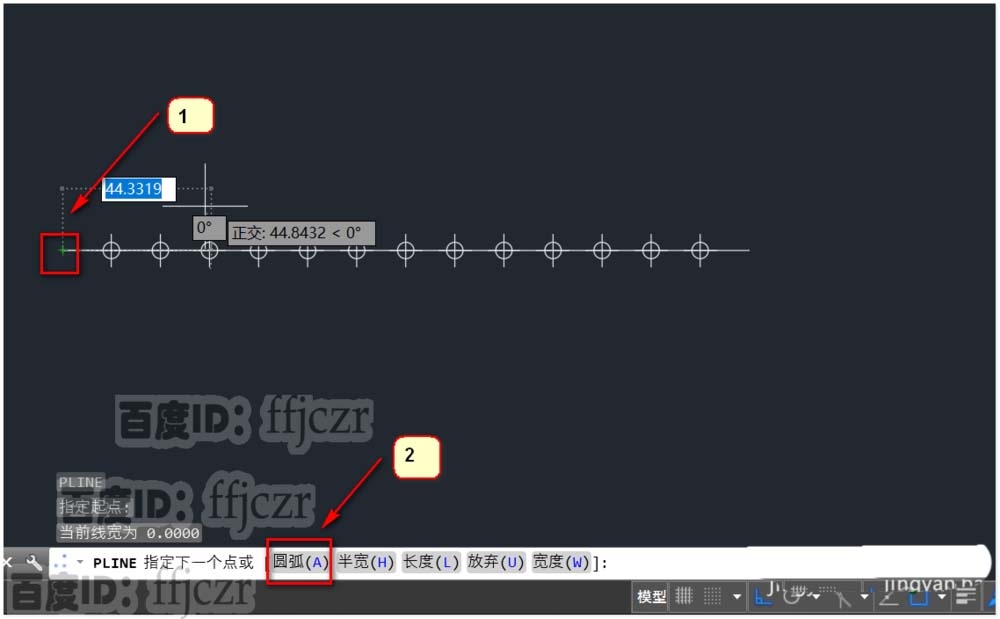

4、选择多段线命令（或键入PL），选取直线左边的第一个端点作为多段线的起始点；输入A更改多段线的样式为圆弧，输入CE选择第二个节点为圆弧的圆心，第三个节点为圆弧的终点。得到第一段圆弧。

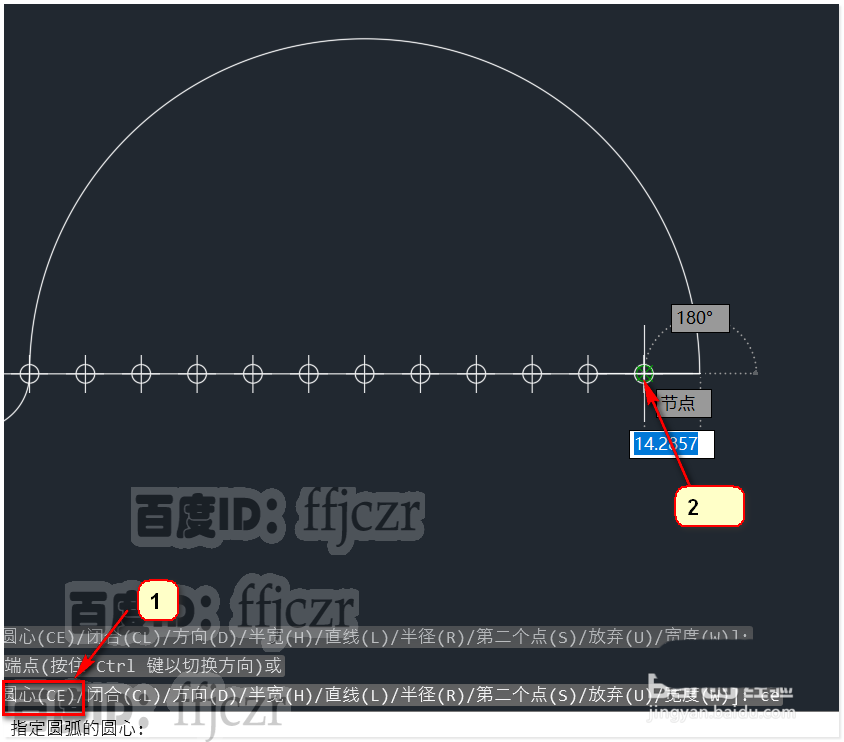

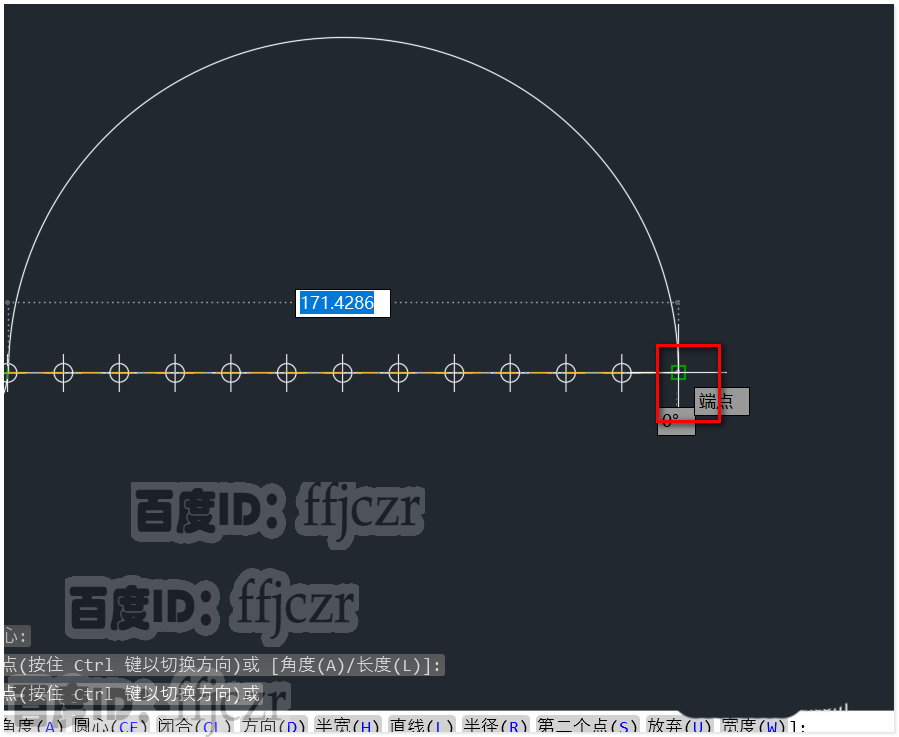

5、保持多段线激活的状态，在完成第一个圆弧的时侯直接选中直线的最右边端点，作为第二个圆弧的终点。

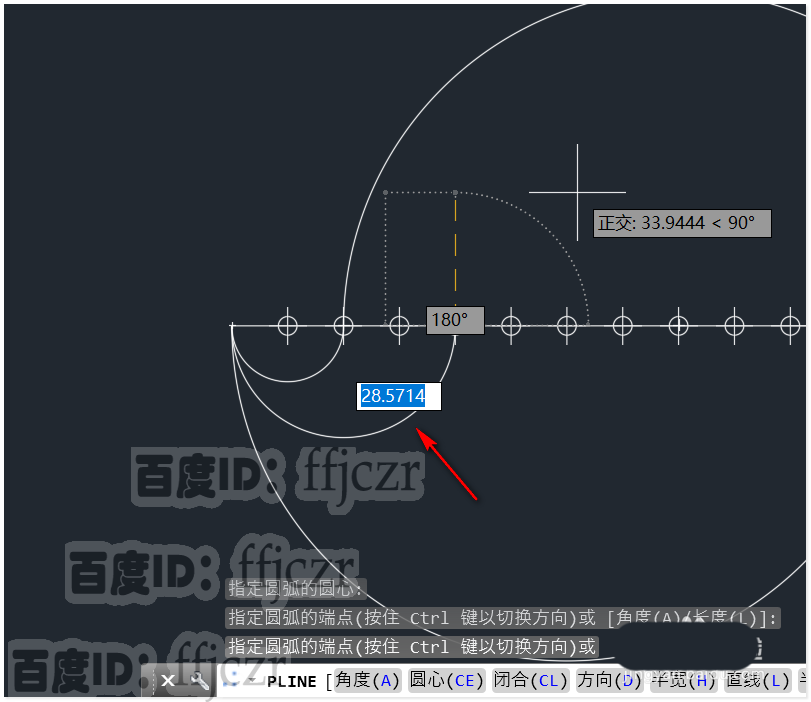

6、用创建第一个圆弧的方法，在右边创建第一个圆弧。接着选中左边第一个端点完成右边第二个圆弧。

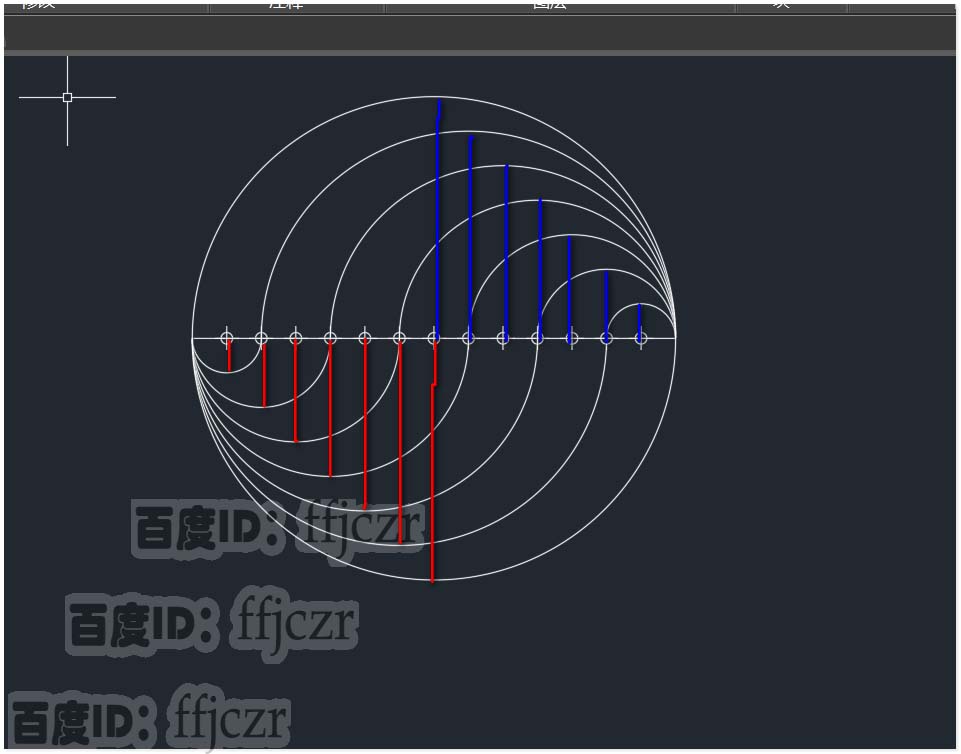

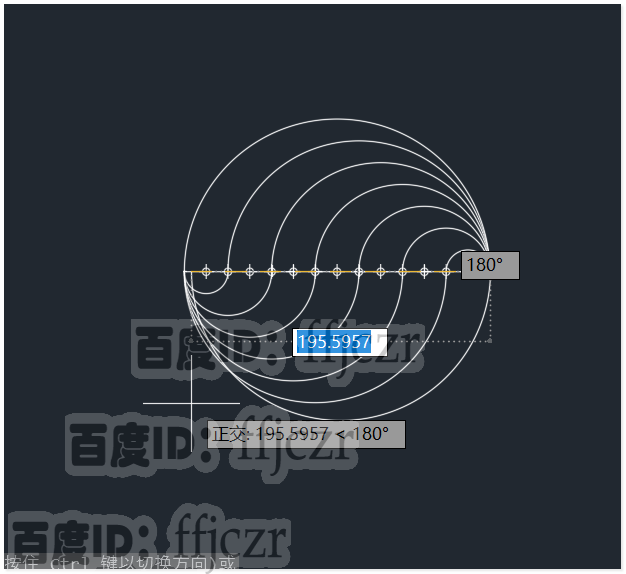

7、因为，其它的圆弧创建方法和上面的相同，就不一一细说了。所不同的是选择圆心和终点。可以参考下图所给的辅助色线。就是所等分出来的每个节点都成了圆弧的圆心。最后得到这样一个规律的曲线。

以上就是cad绘制创意圆形的教程，希望大家喜欢，请继续关注武林网。
