CAD机械图纸怎么添加滚珠轴承?

cad绘制机械图纸的时候，需要添加机械图形，比如轴承图形，该怎么添加滚珠轴承呢？下面我们就来看看详细的教程。

1、首先我们可以先来打开自己所使用的AUTOCAD软件，我的是07版的如图

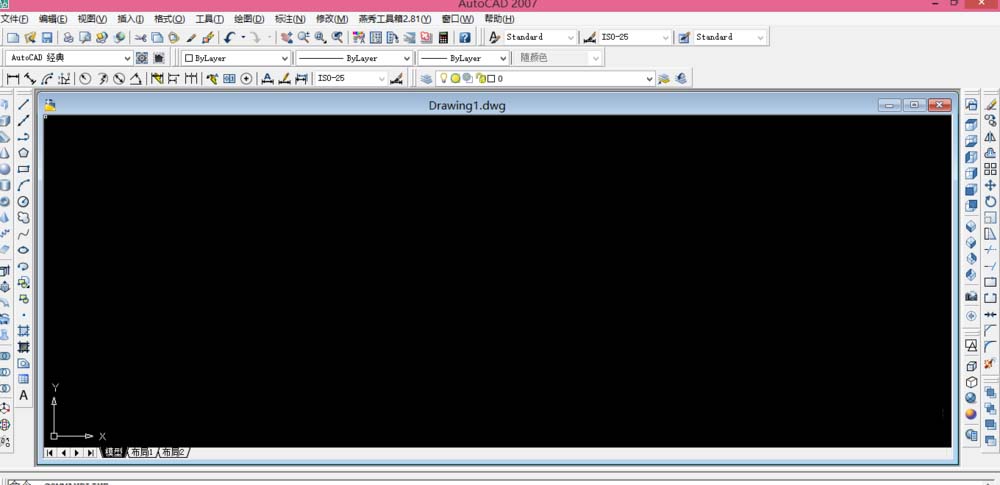

2、打开CAD以后的操作界面往往都会有所不同，但是不会影响我们的操作，我的CAD操作界面如图

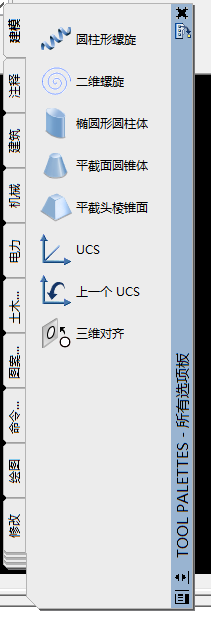

3、在上面的主菜单栏中有一个工具选项板窗口功能，我们需要打开工具选项板，打开工具选项板以后我们会看到以下界面

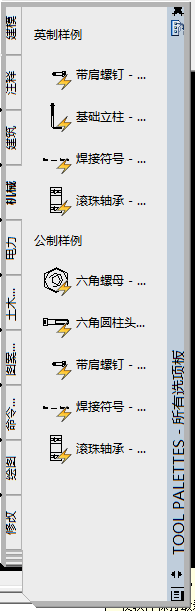

4、在工具选项板左侧有一竖排主功能，我们可以在这里选择机械，打开机械以后就可以看到滚珠轴承了，如图

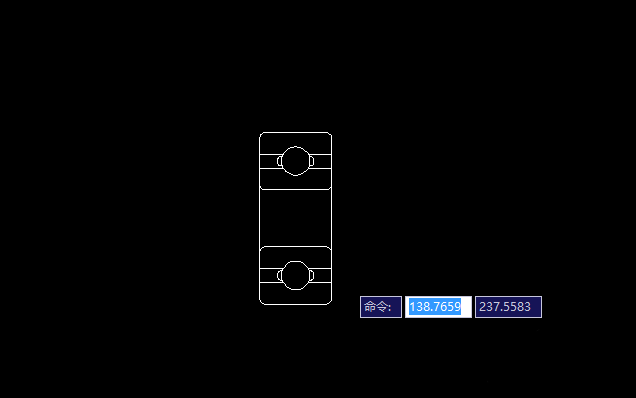

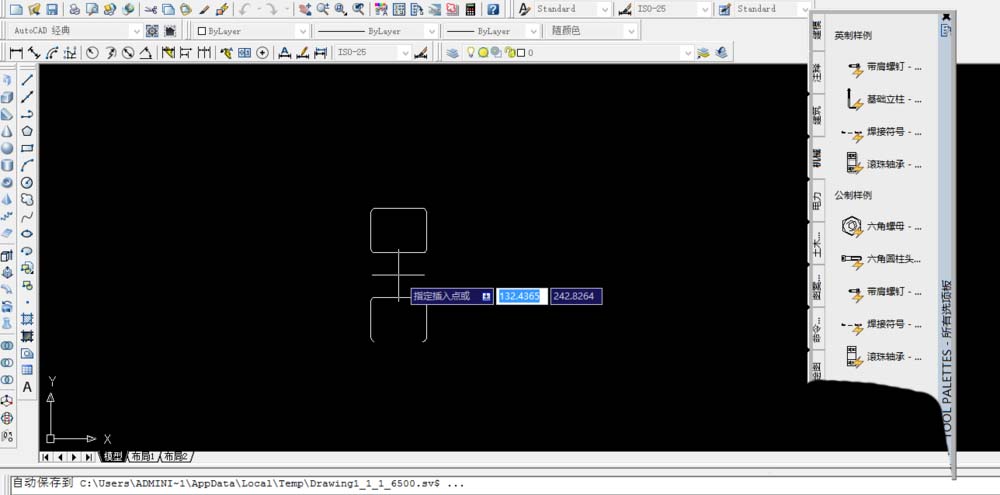

5、我们选择了滚珠轴承以后，就可以在空白处选择插入点，然后点击鼠标左键，这样就可以出现滚珠轴承的图形了，如图

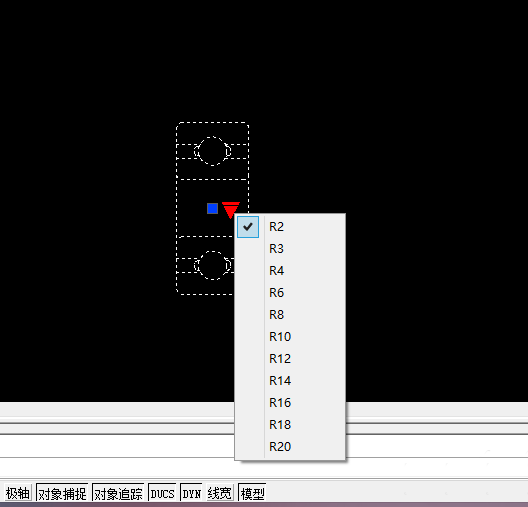

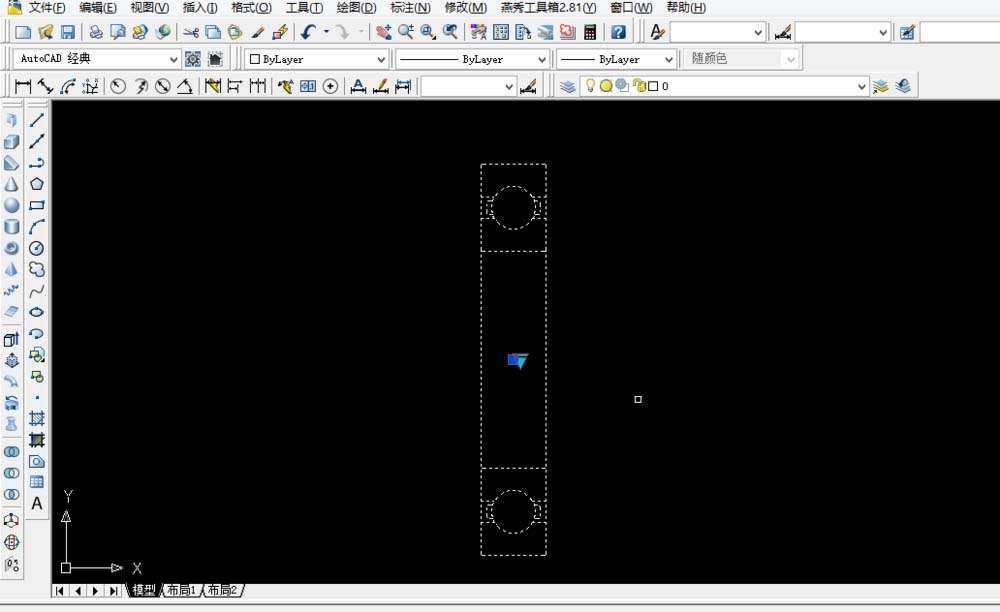

6、如果想要修改轴承的型号或者大小，我们可以点击轴承图形出现小三角以后，点击小三角就可以进行更改了，如图

以上就是cad插入滚珠轴承的教程，希望大家喜欢，请继续关注武林网。
