cad怎么绘制三角形内嵌花朵的图形?

cad中花了一个三角形里面有花朵的图形，并求周长，阴影面积等操作，请看下文详细介绍。

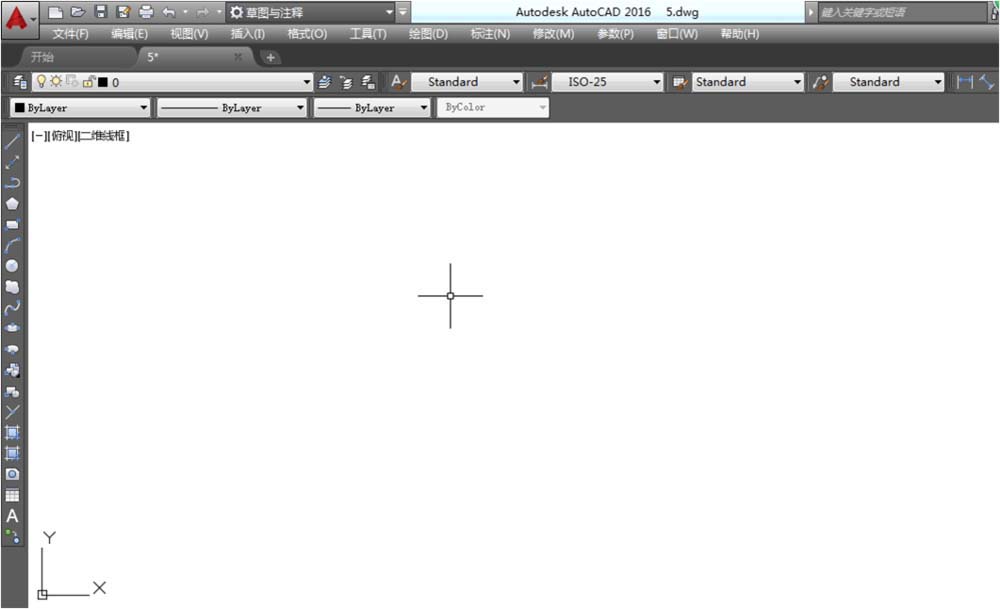

1、打开CAD软件，新建一个新文件。

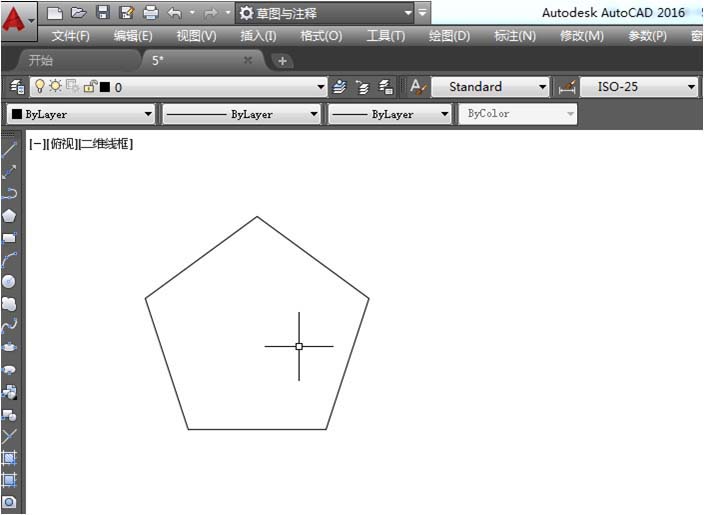

2、绘制任意大小五边形（有1顶点在五边形竖直中心线上方）。

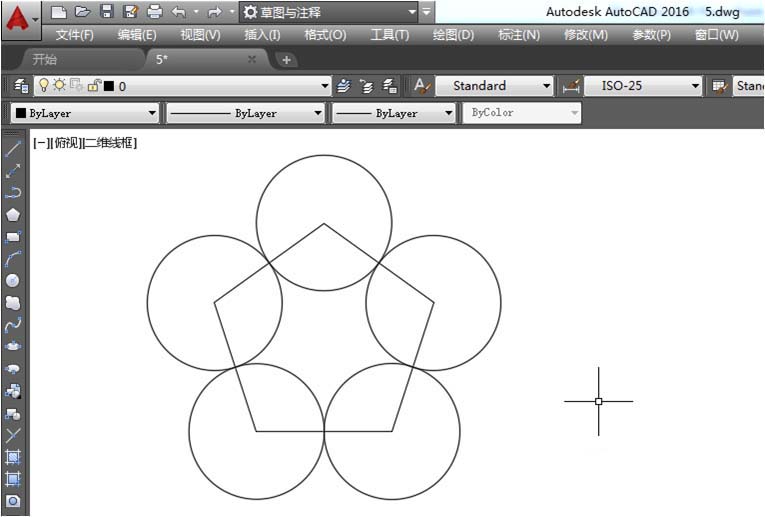

3、分别以五边形的五个顶点为圆心，五边形边长的一半为半径画五个圆。

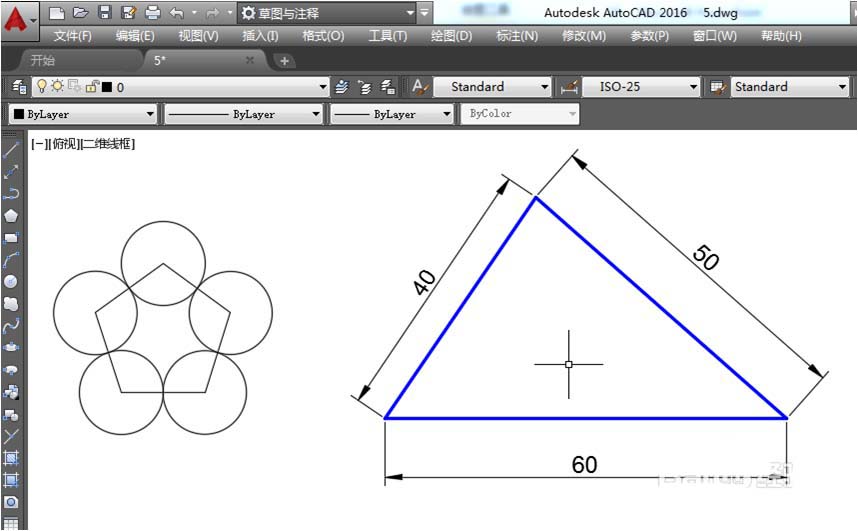

4、绘制边长为40、50、60的三角形（位置可以随意些，如下图）。

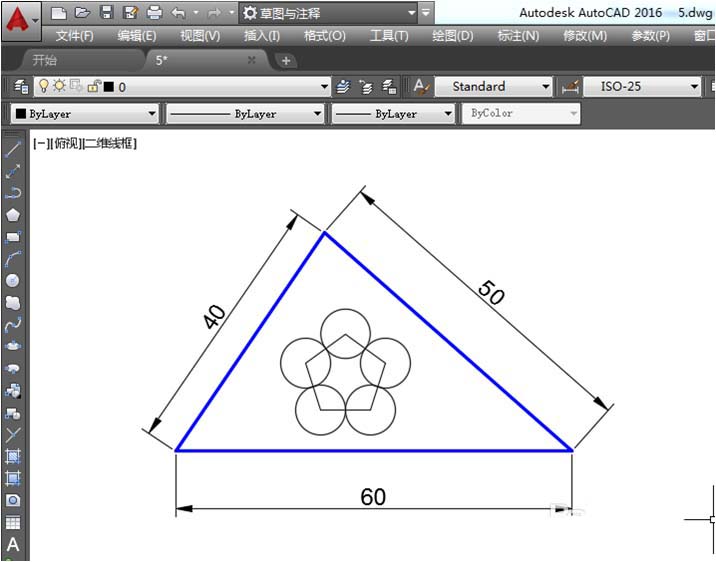

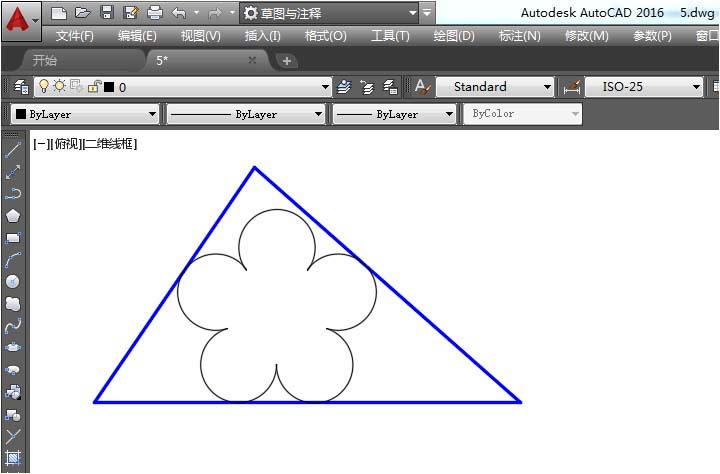

5、适当缩小（或放大）五边形及五个圆（使其可以放在三角形内）并移动到三角形内。如下图

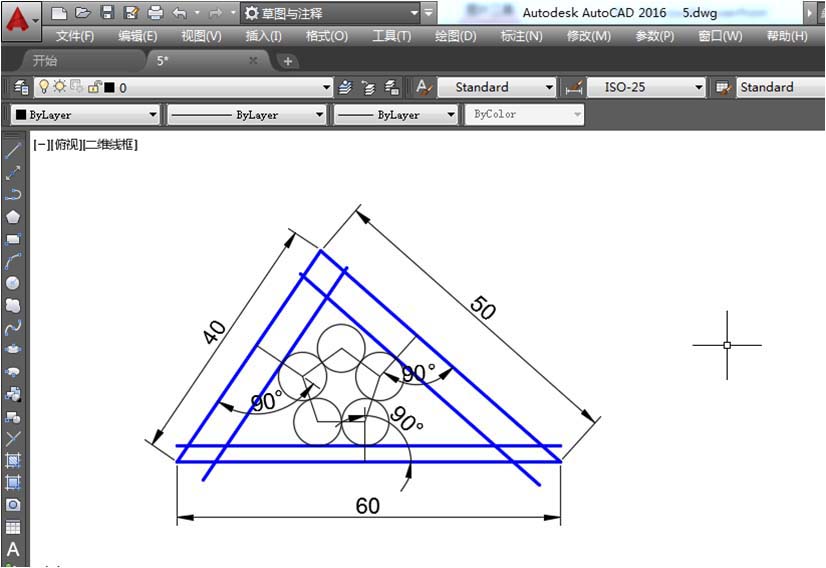

6、分别过五边形左上角、右上角、右下角顶点做垂直三角形40长、50长、60长边的垂直线。如下图

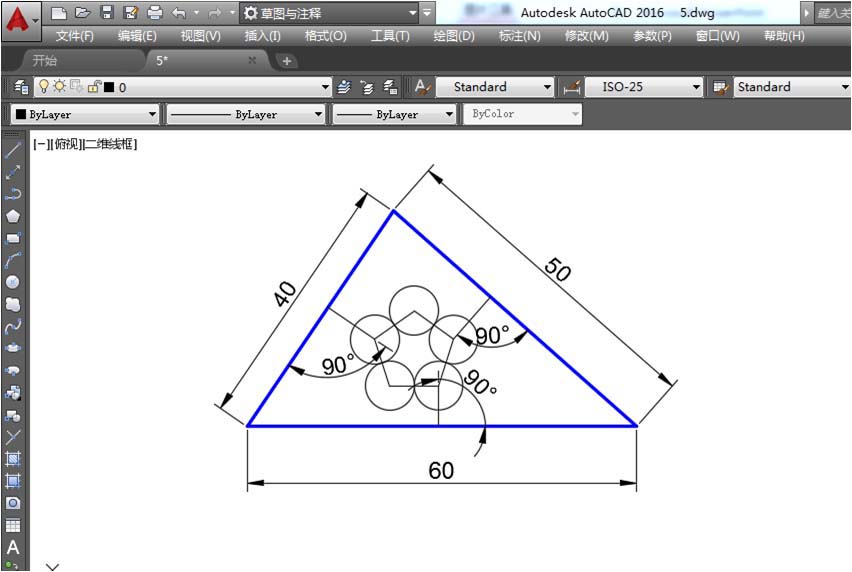

7、偏移（偏移方式为通过）三角形三条边，偏移到上步骤画的垂直线与圆的交点。如下图

8、删除多余线，修剪图形。如下图

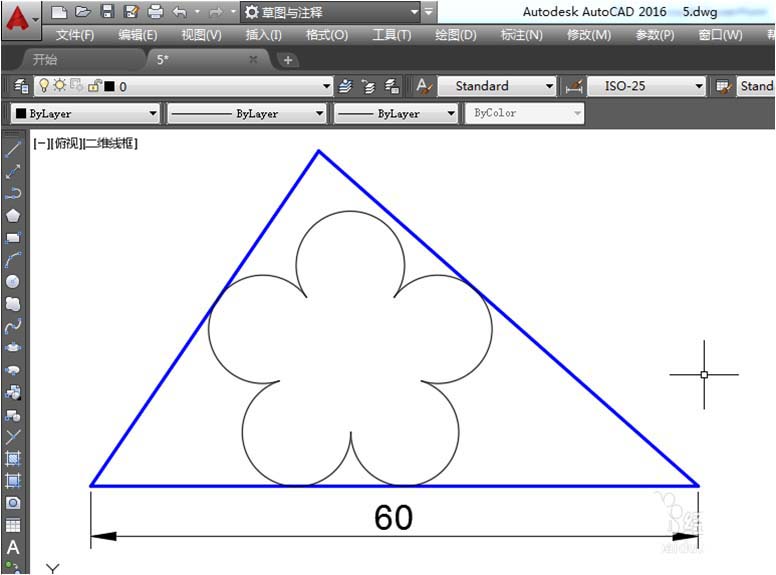

9、按三角形水平边为60缩放整个图形。

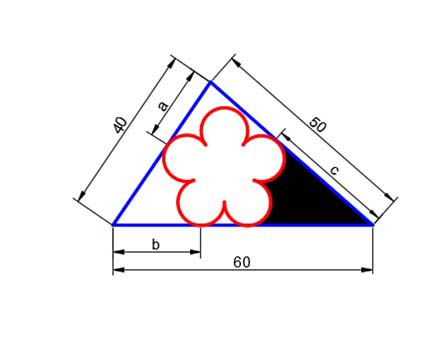

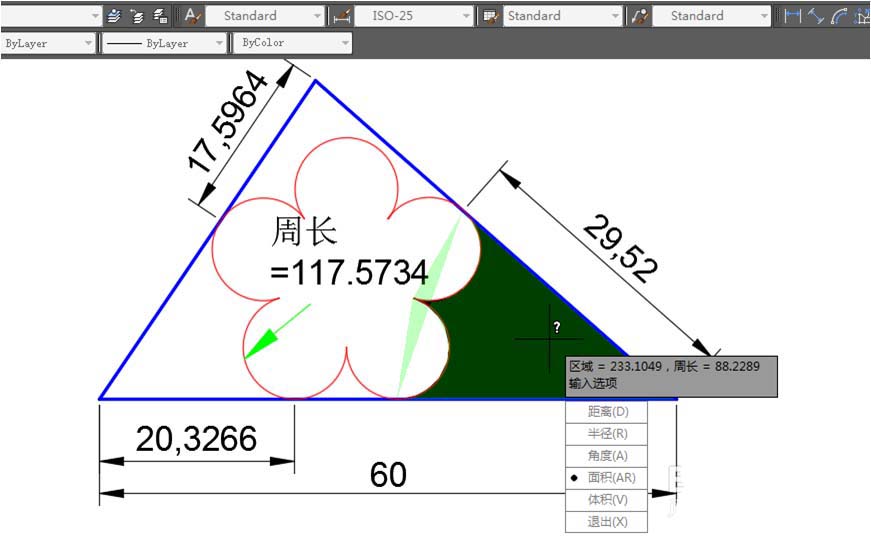

10、查询所求尺寸，周长，面积。a=17.5964   b=20.3266 C=29.52   红色曲线周长=117.5734  阴影面积=233.1049
