cad图纸需要标注，首先我们应先了解尺寸标注的组成、类型、规则及步骤等，今天我们就来看看cad尺寸标注的教程。
1、尺寸标注的规则：
在AutoCAD 2008中，对绘制的图形进行尺寸标注时应遵循以下规则。物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。
图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应另加说明。
一般物体的每一尺寸只标注一次，并应标注在最后反映该结构最清晰的图形上。
2、尺寸标注的组成：

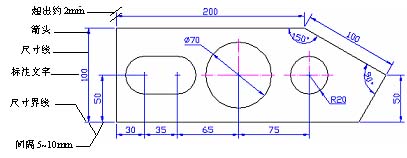

在机械制图或其他工程绘图中，一个完整的尺寸标注应由标注文字、尺寸线、尺寸界线、尺寸线的端点符号及起点等组成。
3、尺寸标注的类型：

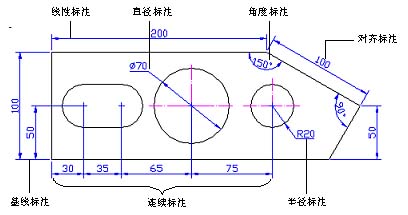

AutoCAD 2008提供了十余种标注工具以标注图形对象，分别位于“标注”菜单或“标注”工具栏中。使用它们可以进行角度、直径、半径、线性、对齐、连续、圆心及基线等标注。
4、创建尺寸标注的基本步骤：
在AutoCAD中对图形进行尺寸标注的基本步骤如下。

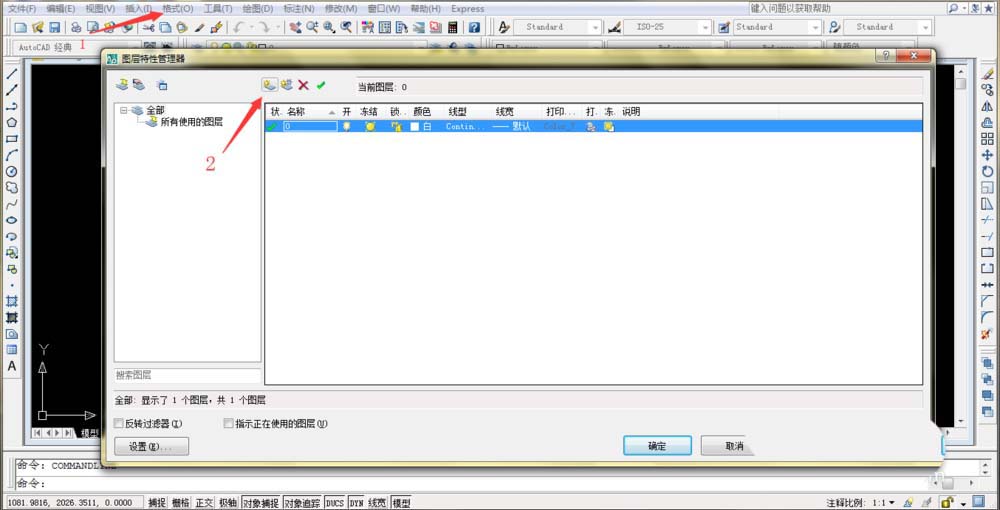

选择“格式”|“图层”命令，使用打开的“图层特性管理器”对话框创建一个独立的图层，用于尺寸标注。

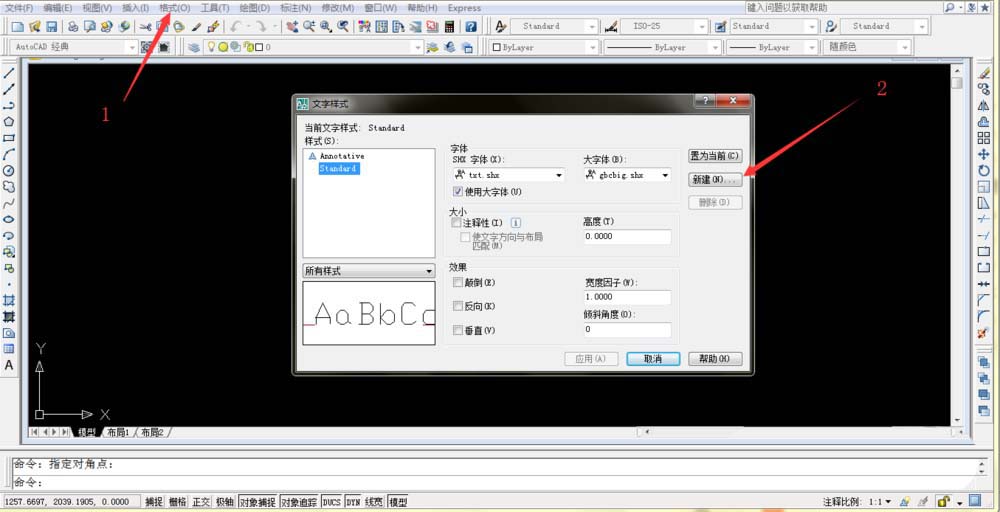

选择“格式”|“文字样式”命令，使用打开的“文字样式”对话框创建一种文字样式，用于尺寸标注。

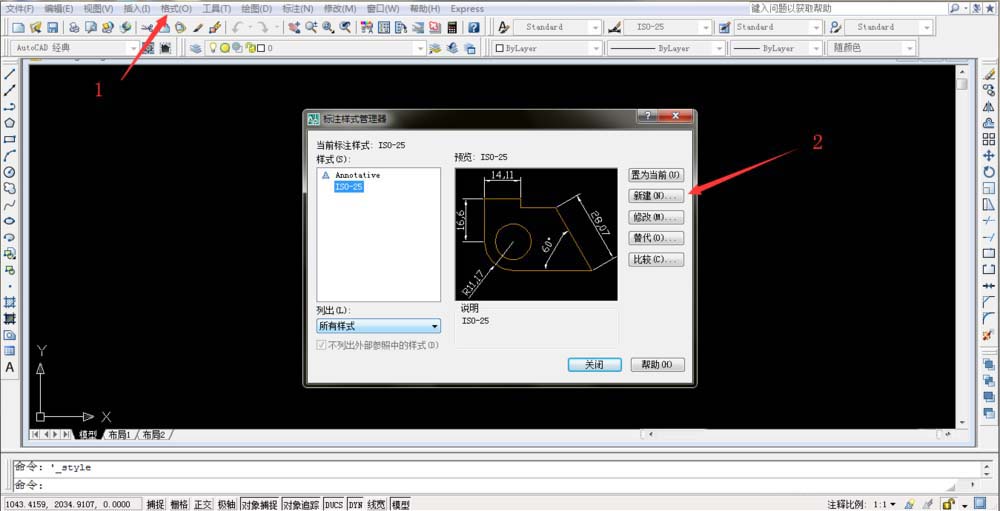

选择“格式”|“标注样式”命令，使用打开的“标注样式管理器”对话框，设置标注样式。

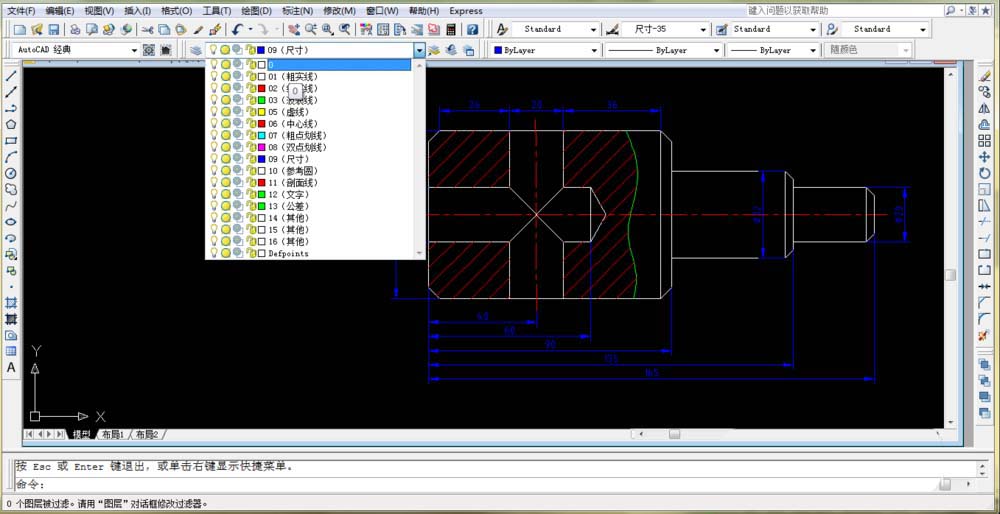

使用对象捕捉和标注等功能，对图形中的元素进行标注。
以上就是cad图纸标注尺寸的基础知识，希望大家喜欢，请继续关注武林网。
