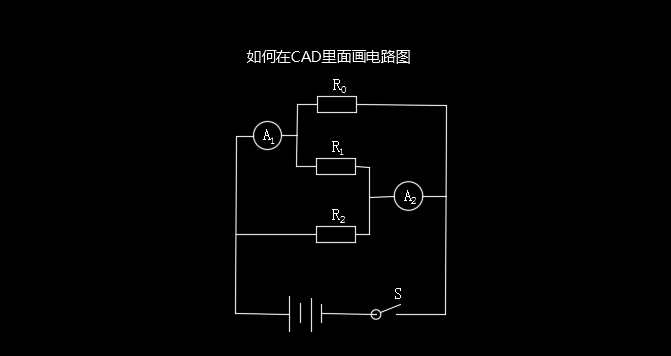

CAD怎么画电路图? cad电路图的画法

需要绘制电路图，该怎么绘制呢？下面我们就来看看cad沪指电路图的教程。

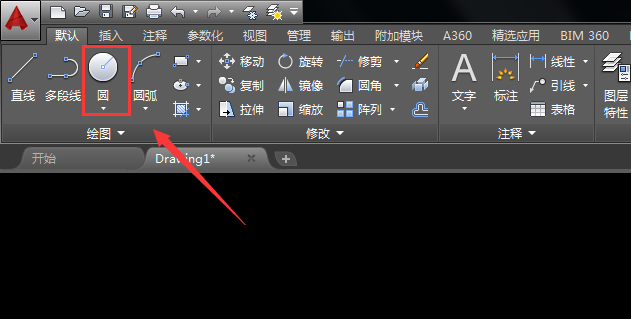

1、首先将CAD打开，然后在绘图里找到圆形命令，如图所示：

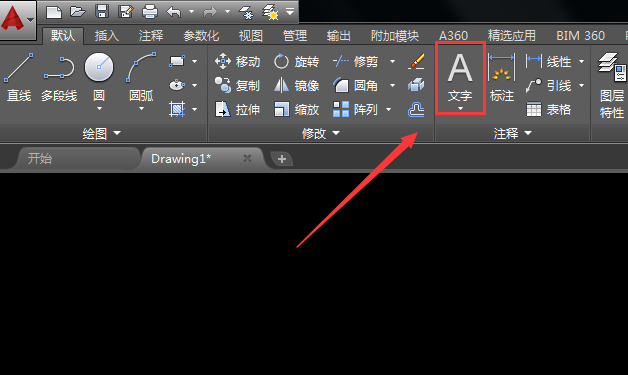

2、选择圆形命令之后我们在绘图区里绘制出一个圆形，然后再在菜单里找到文字选项，如图所示：

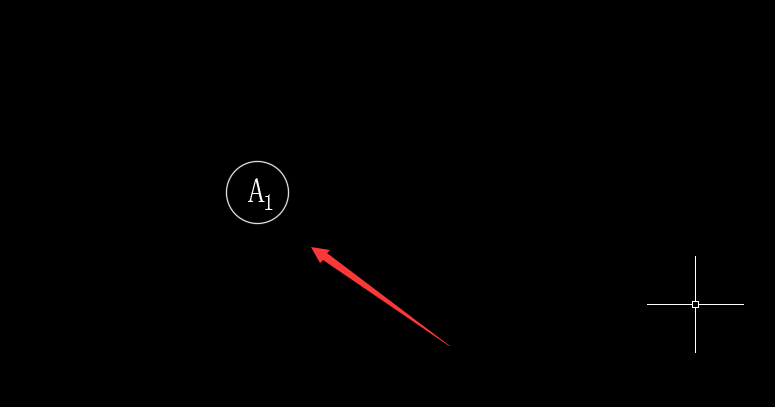

3、选择文字选项在刚刚绘制的圆形内输入我们需要的文字，这样一个电流表原件就画好了，如图所示：

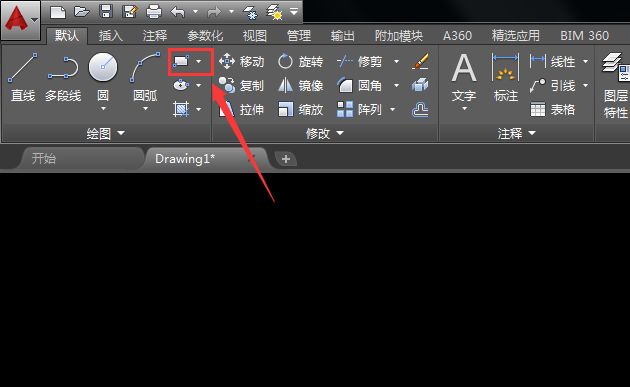

4、再在菜单里找到矩形学习，如图所示：

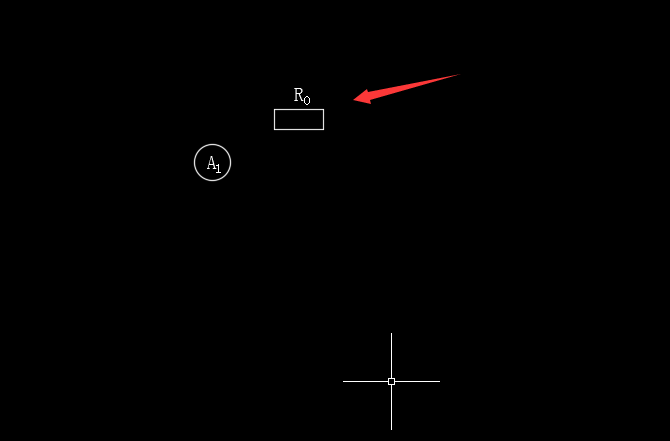

5、选择矩形选项在绘图区里画出一个矩形作为电阻，然后再选择文字输入电阻的名称，如图所示：

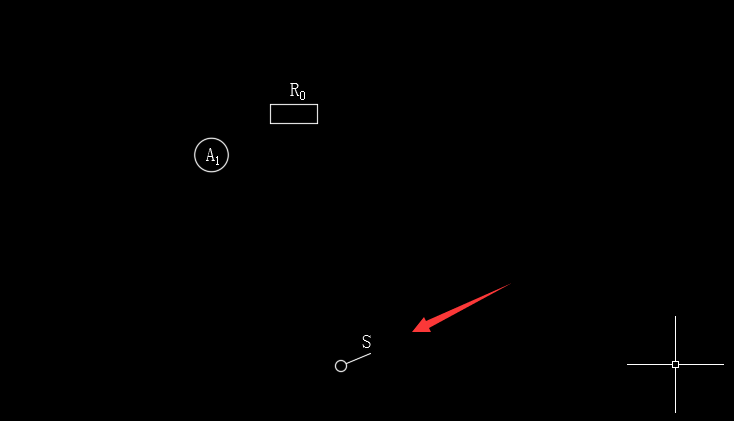

6、分别选择圆形和直线命令，我们在画出电路图中的开关，如图所示：

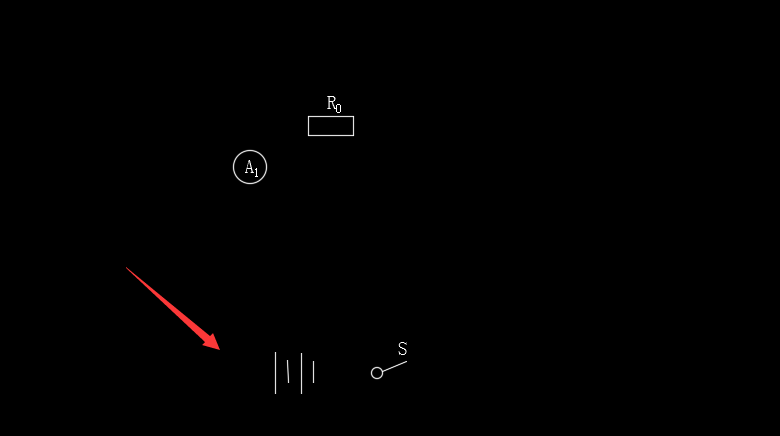

7、再选择直线命令，然后在画出电路图中的的电源符号，如图所示：

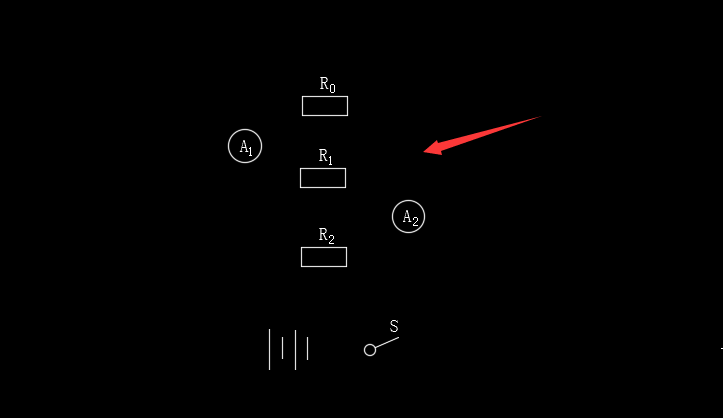

8、我们再按照以上的方法，再在电路图中画出其他的电阻及电流表符号，如图所示：

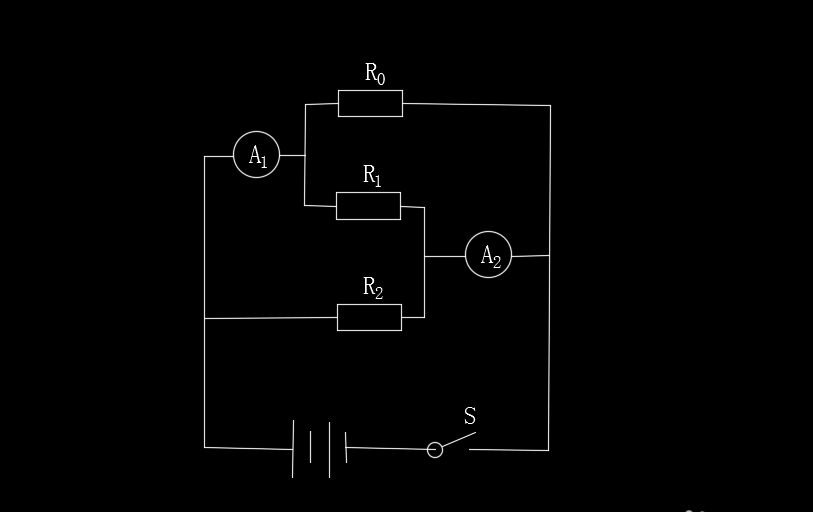

9、最后我们再选择直线命令，将各个元件及电源连接起来，这样我们的电路图就画好了，如图所示：

总结：

1、在画电路图的时候，一定要明白电路符号。

2、根据不同的电路符号来选择不同的操作命令。

以上就是cad电路图的画法，希望大家喜欢，请继续关注武林网。
