cad怎么绘制普通的建筑户型图?

cad中想要绘制户型图，该怎么绘制简单的户型图嗯？下面我们就来看看详细的教程。

1、首先，我们打开CAD软件，点击“插入”，如图所示。

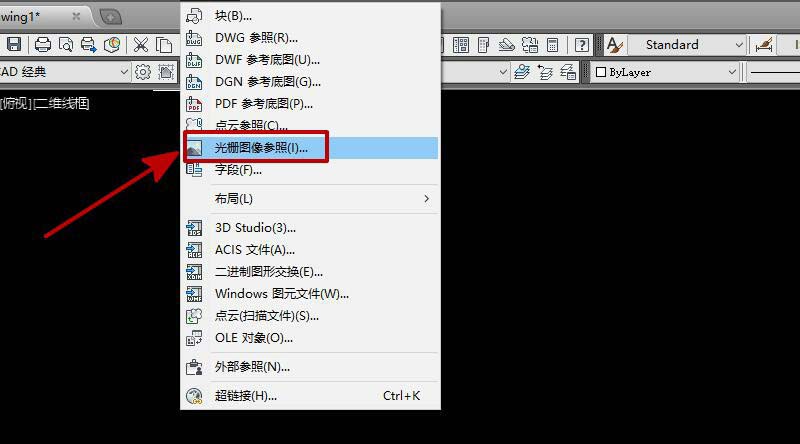

2、选择“光栅图像参照”，如图所示。

3、通过路径找到“户型图”，然后点击“打开”，如图所示。

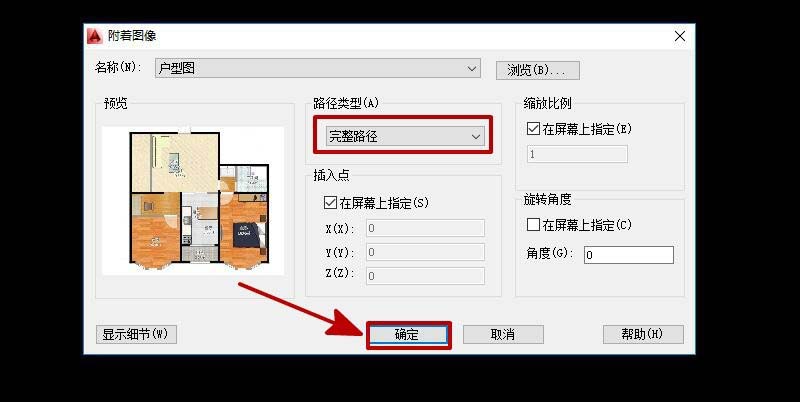

4、在对话框内选择“完整路径”，点击“确定”，如图所示。

5、点击鼠标左键确定基点，然后输入比例因子大小，一般0.7-1都可以，按回车键，这样户型图就导入CAD里了，如图所示

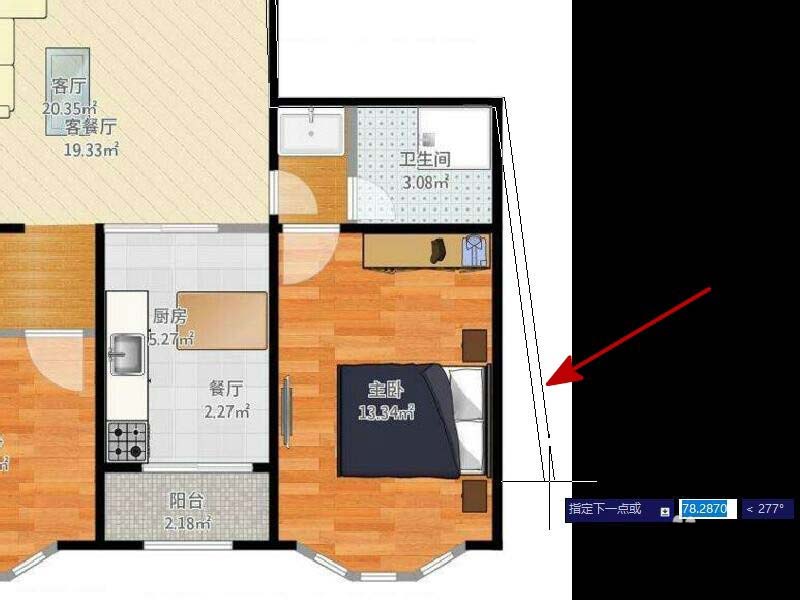

6、在命令栏里输入“ml”，然后在输入“s", 设置线宽比例为2，沿着墙的中线画出户型图外边框，如图所示。

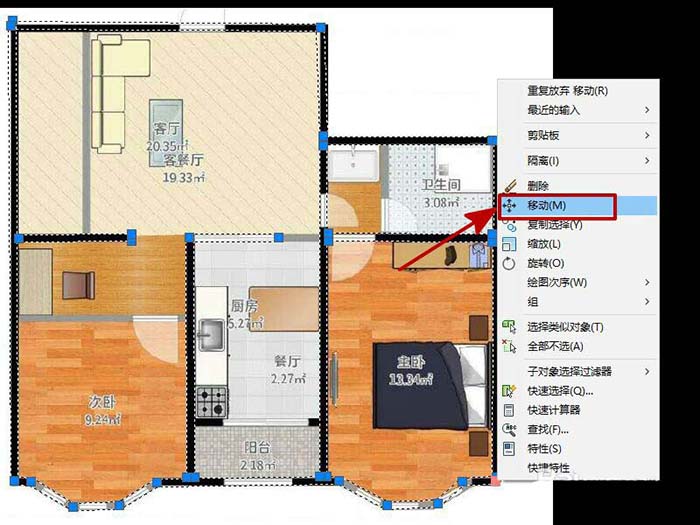

7、画完后，选中线条，点击右键，然后选择“移动”，如图所示。

8、将线条移动到图形旁边，这样户型图的轮廓就画出来了，如图所示。

总结：

1、打开CAD软件，点击“插入”，选择“光栅图像参照”，找到“户型图”，然后点击“打开”。

2、在对话框内选择“完整路径”，点击“确定”。

3、确定基点，然后输入比例因子大小，一般0.7-1都可以，按回车键。

4、在命令栏里输入“ml”，然后在输入“s", 设置线宽比例为2，沿着墙的中线画出户型图外边框。

5、画完后，选中线条，点击右键，然后选择“移动”，将线条移动到图形旁边。

以上就是cad绘制普通的建筑户型图的教程，希望大家喜欢，请继续关注武林网。
