cad怎么绘制百叶窗图纸? 百叶窗cad图纸的画法

建筑图会有窗户，想要绘制百叶窗效果，该怎么绘制呢？下面我们就来看看cad绘制百叶窗的方法，练习使用连续复制，镜像，修剪等工具，下面我们就来看看详细的教程。

1、打开cad，使用直线工具绘制一条竖直的直线，图上画了两条，其中水平的没有用到。如下图。

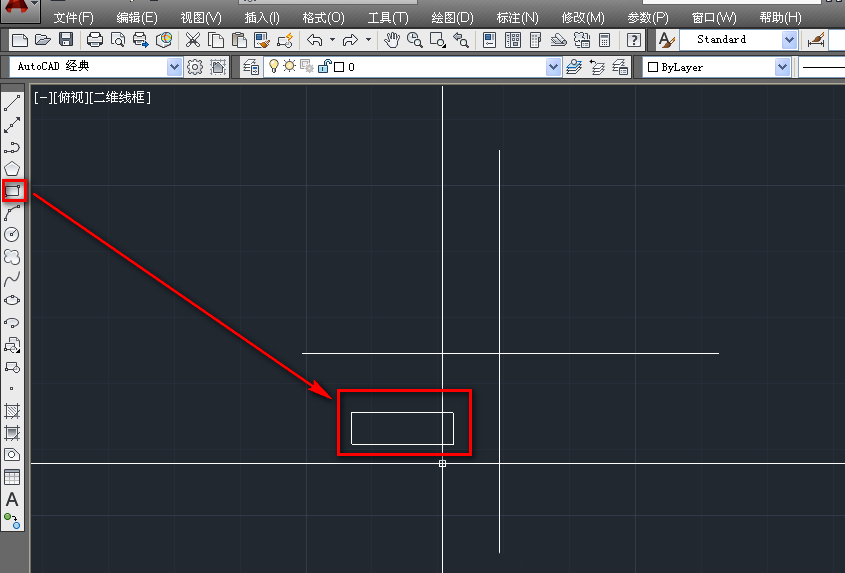

2、使用矩形工具，在竖线的左侧绘制一个矩形，如下图。

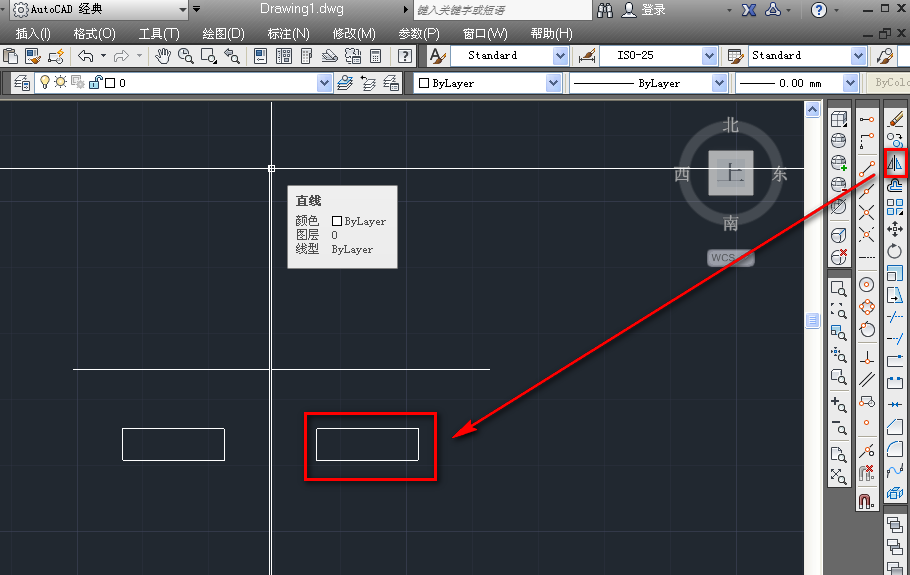

3、使用镜像工具，以竖线为镜面镜像一个矩形，如下图。

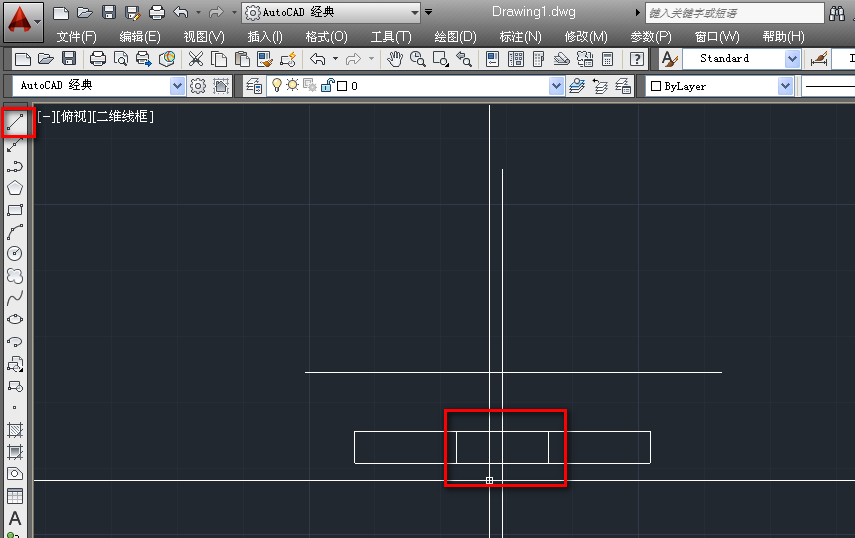

4、使用直线工具连接两个矩形，如下图。

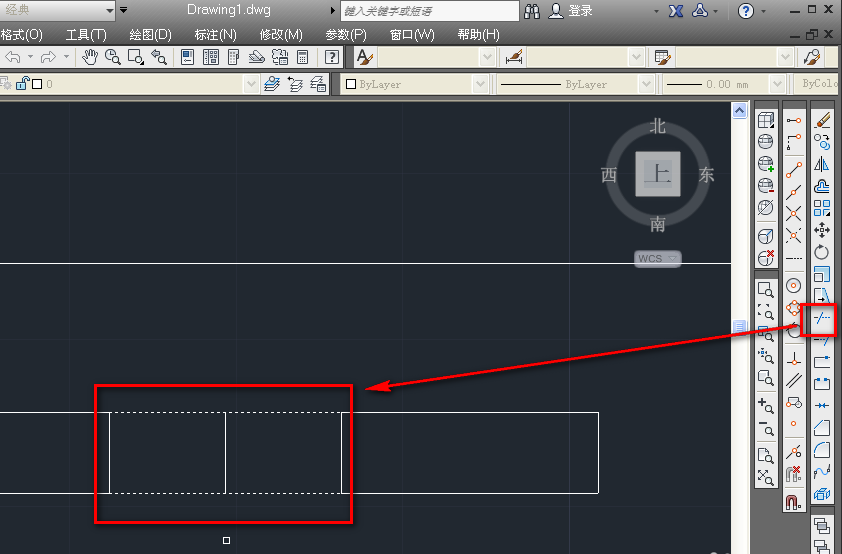

5、使用修剪工具，修剪掉多余的竖线，如下图。

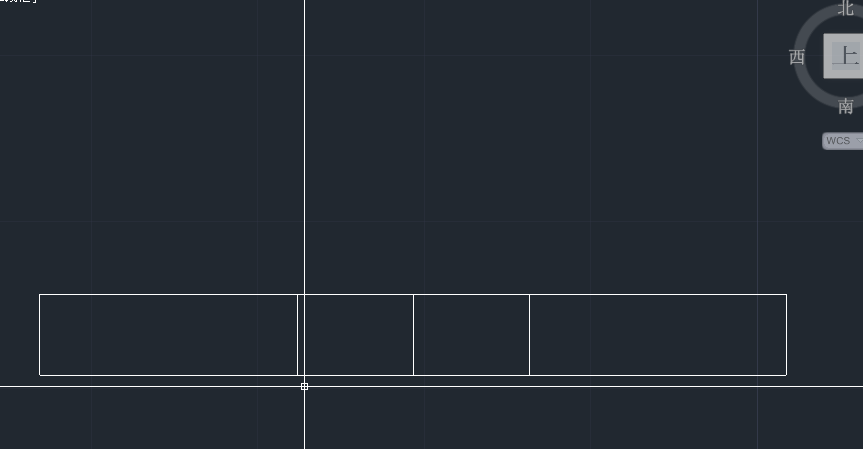

6、删除多画的辅助横线，如下图。

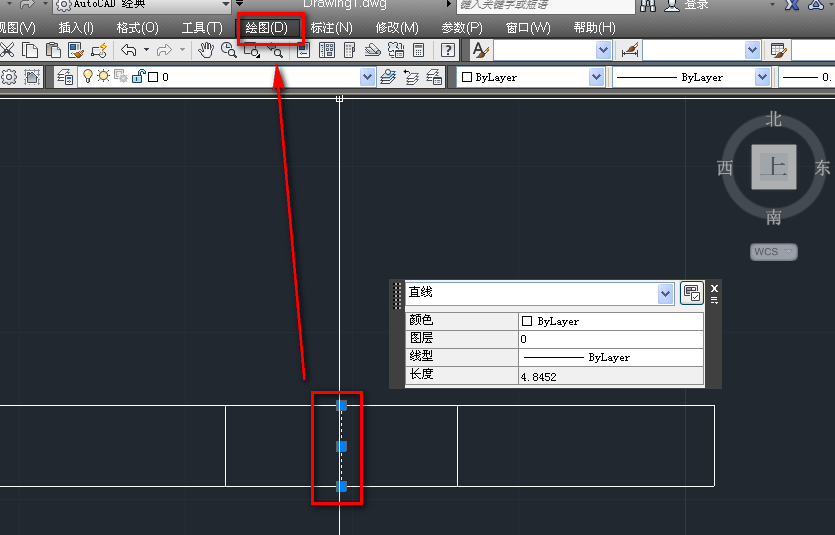

7、选中剩余的竖线，点击菜单栏的绘图，如下图。

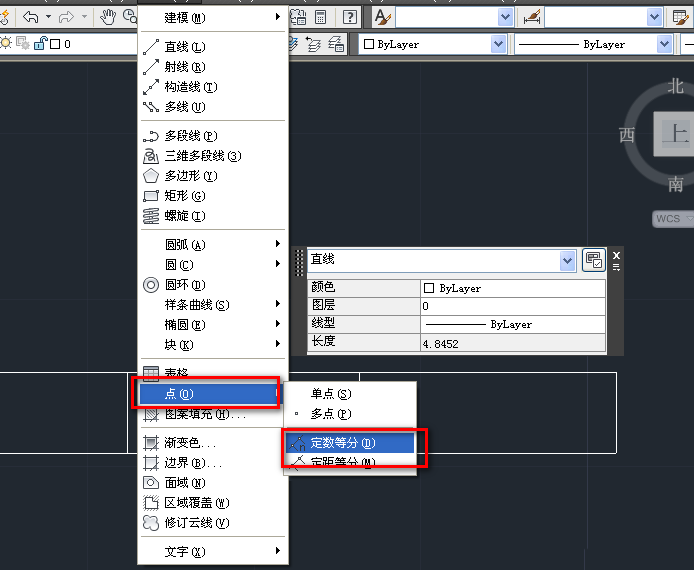

8、选择点，定数等分，如下图。

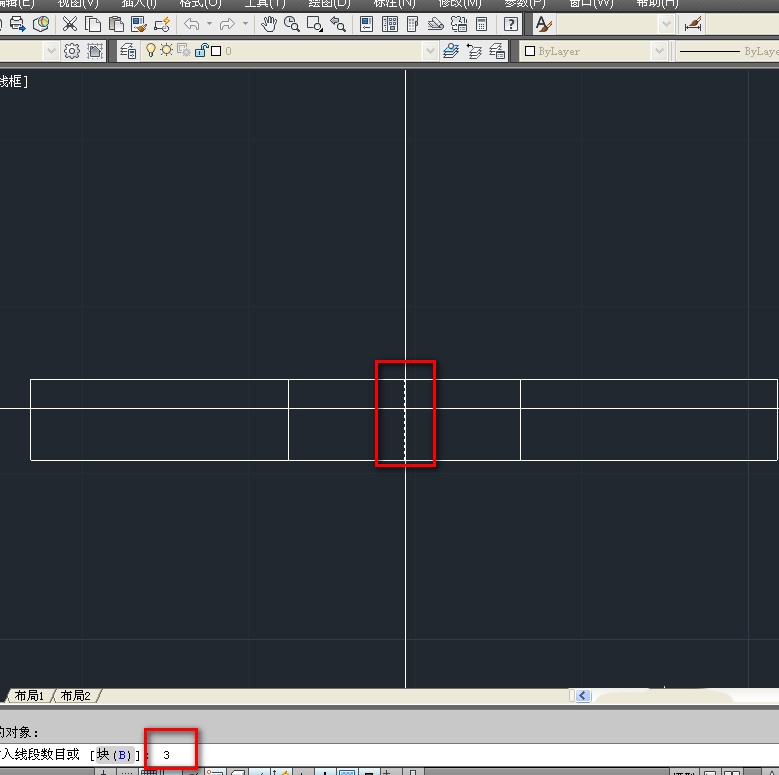

9、选择等分对象，输入等分数，如下图。

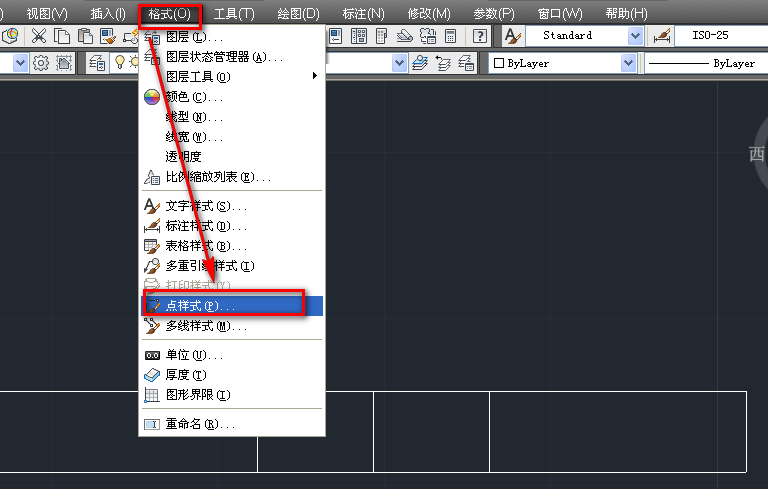

10、点击格式，点样式，如下图。

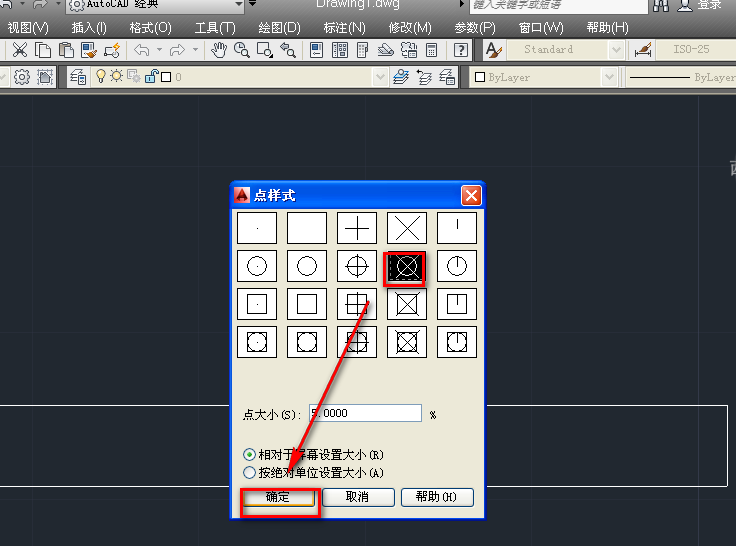

11、修改点的样式，点击确定，如下图。

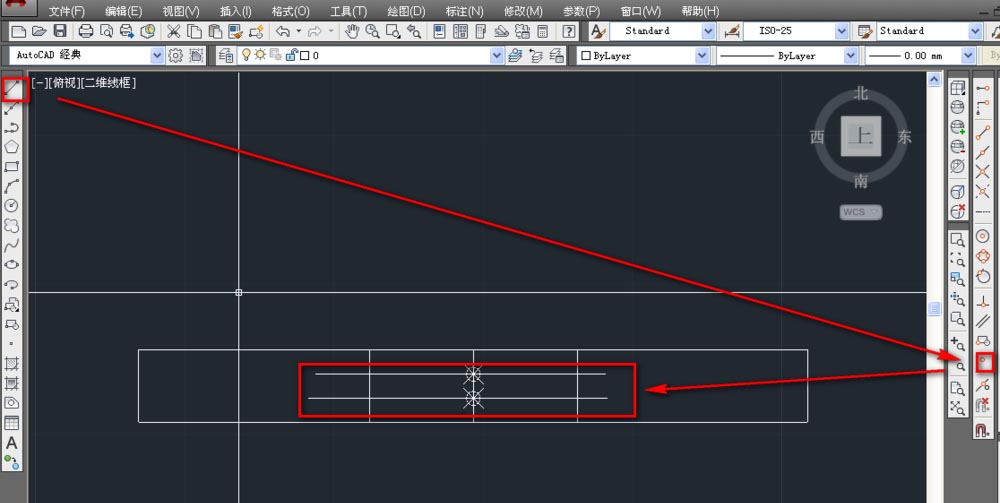

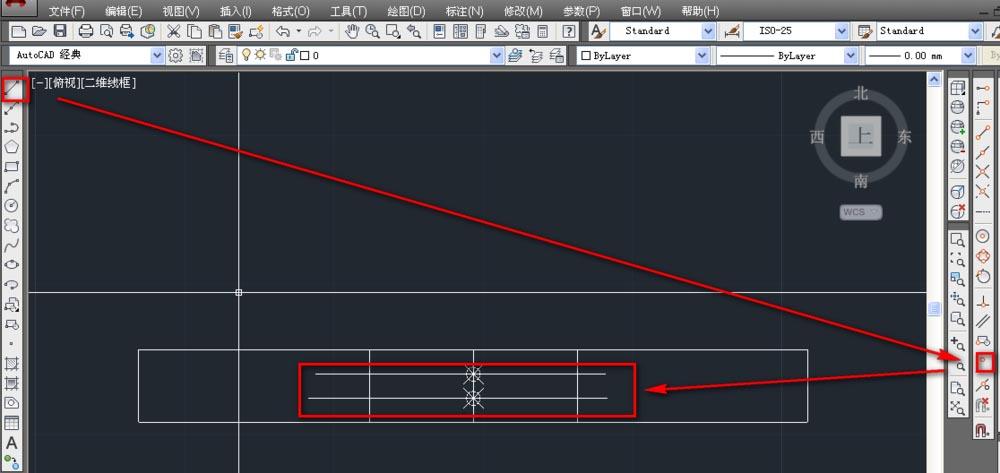

12、使用直线工具，捕获点，来绘制直线通过两个等分点，如下图。

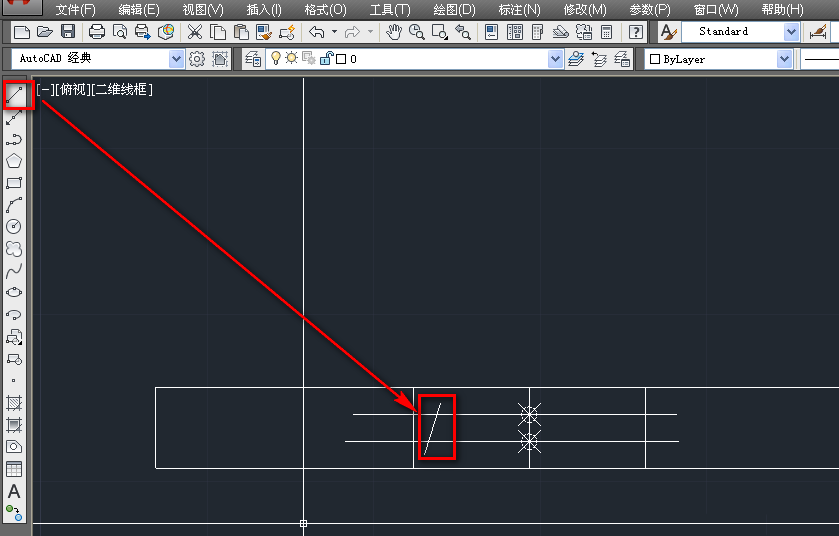

13、使用直线工具，绘制一条斜线，如下图。

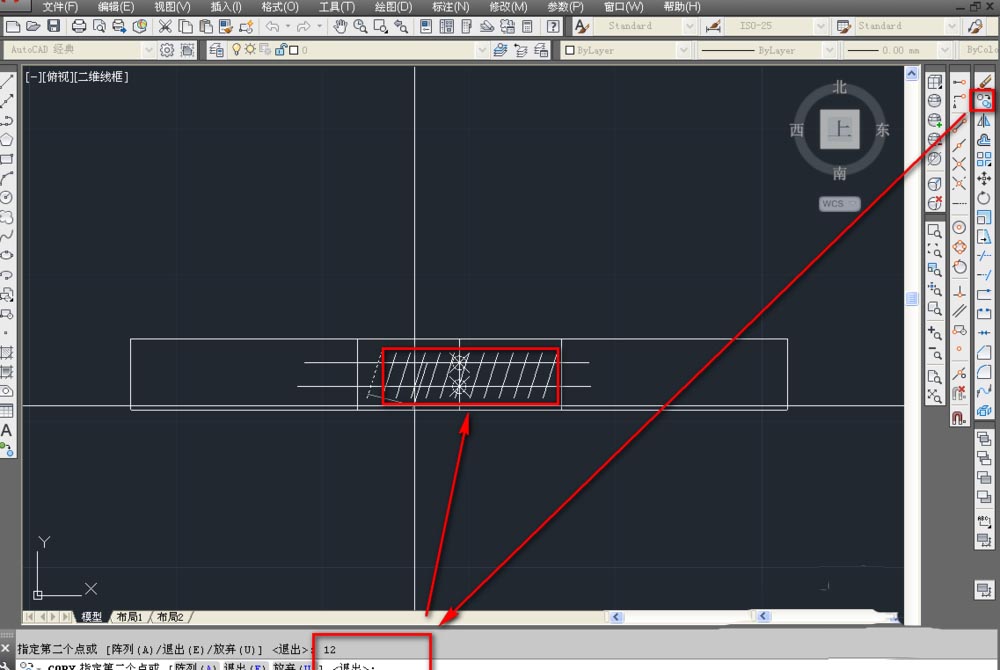

14、使用复制工具进行连续复制，如下图。

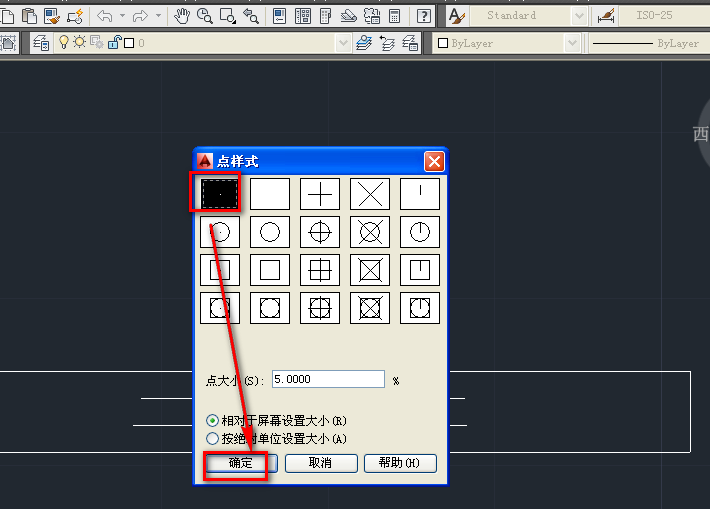

15、修改回点样式，如下图。

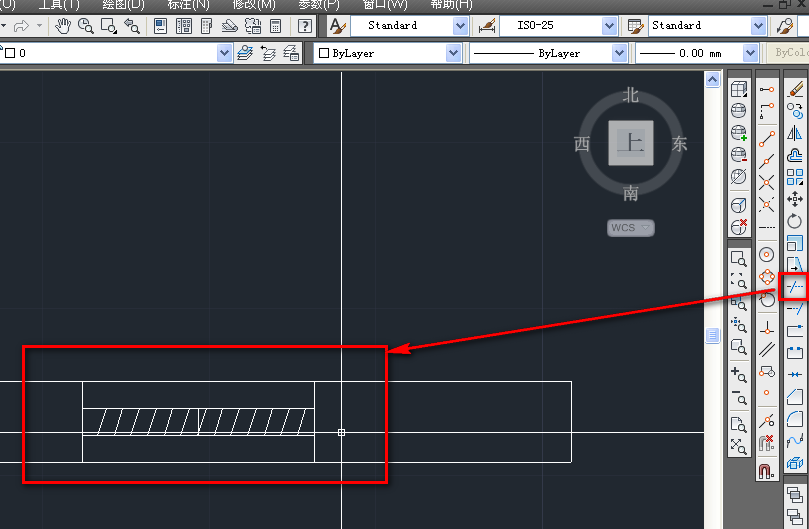

16、修剪多余的线段，如下图。

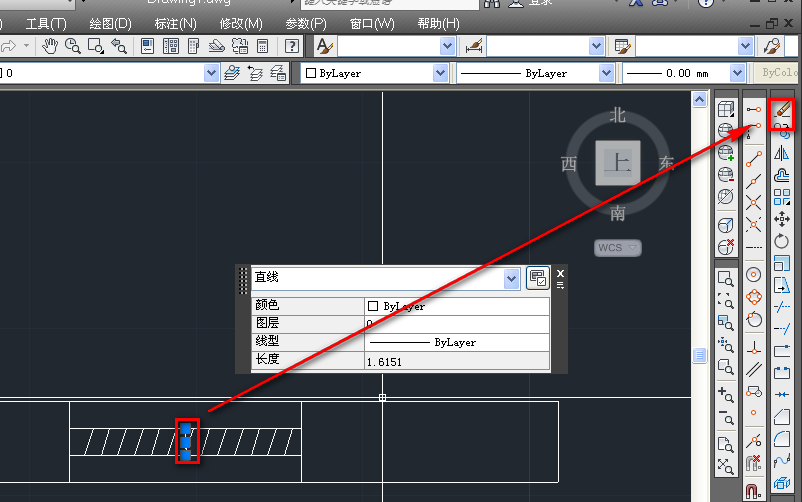

17、使用删除工具，删除最后一点竖线辅助线，如下图。

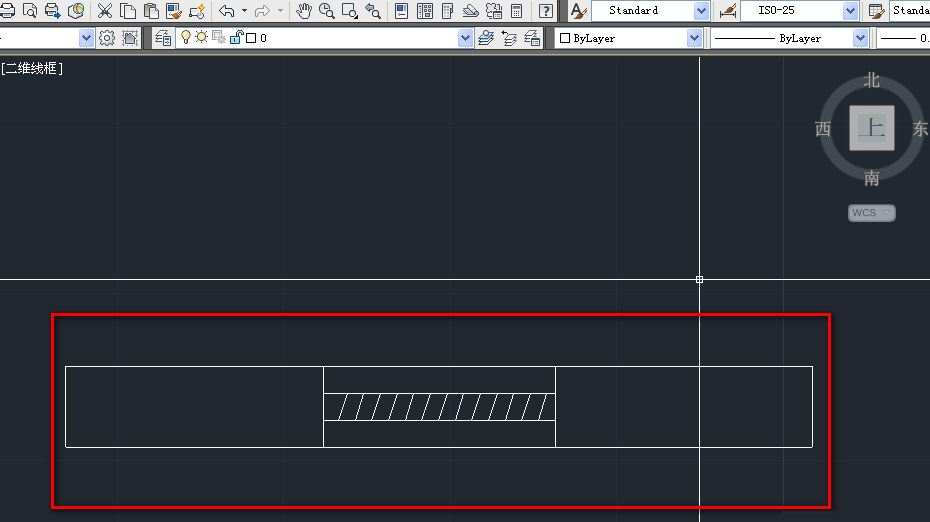

18、这样我们就完成了绘制，如下图。

以上就是cad绘制百叶窗图纸的教程，希望大家喜欢，请继续关注武林网。
