cad怎么绘制海底线图纸? 海底线cad图纸的画法

想要使用cad绘制通信线路工程中的海底线路图示，该怎么绘制呢？下面我们就来看看详细的绘制方法。

1、打开cad，使用绘制直线工具，在作图区绘制一条直线段，如下图。

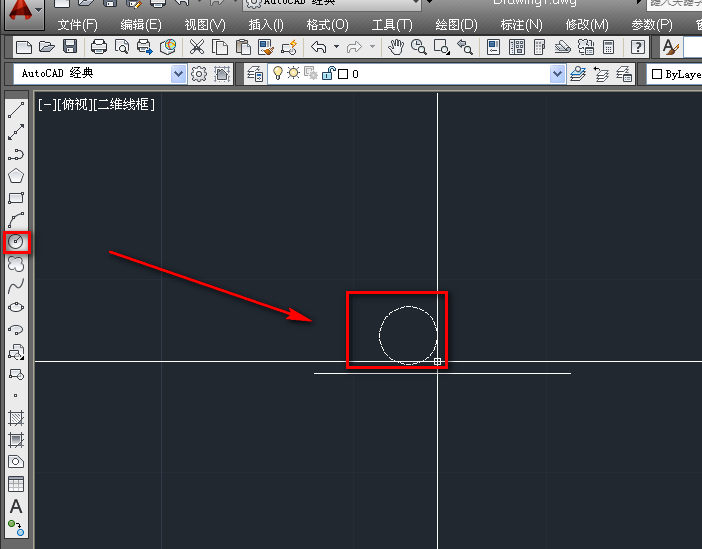

2、在直线的上方，使用圆工具绘制一个圆，如下图。

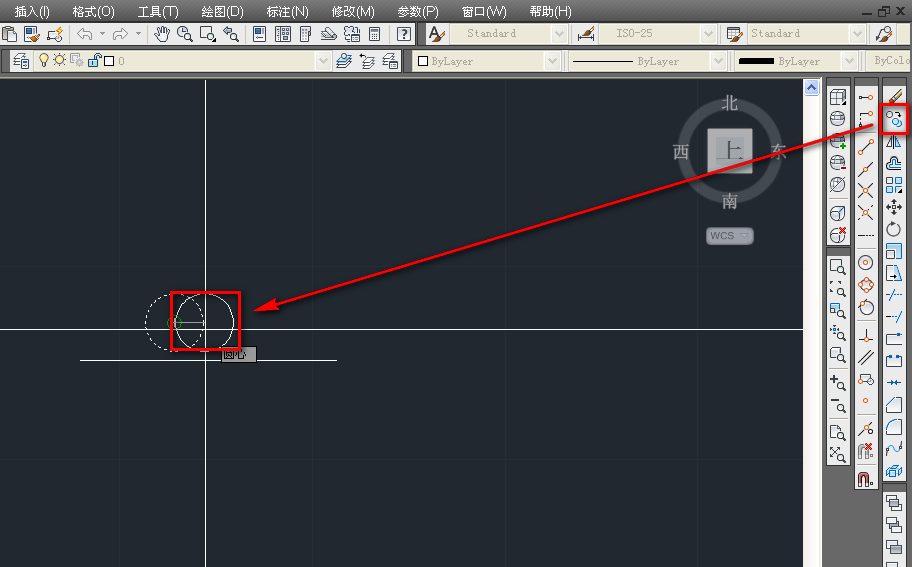

3、使用复制工具，复制一个圆与原来的圆相交，如下图。

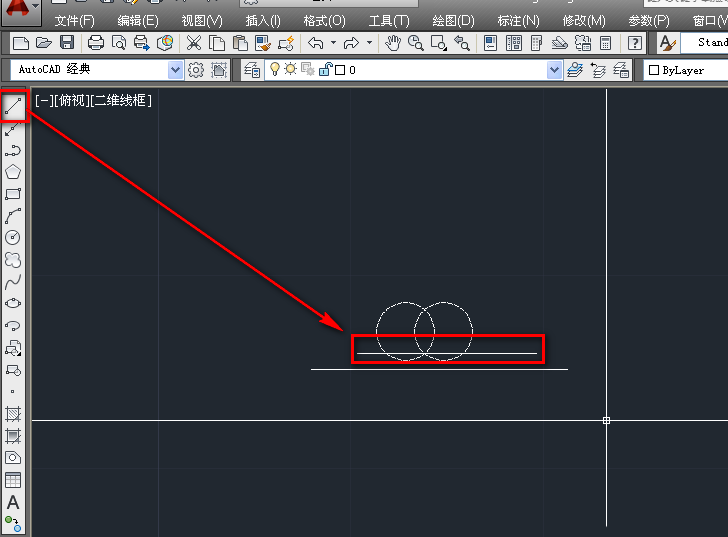

4、绘制一条通过交点，且与原来线段平行的线段，如下图。

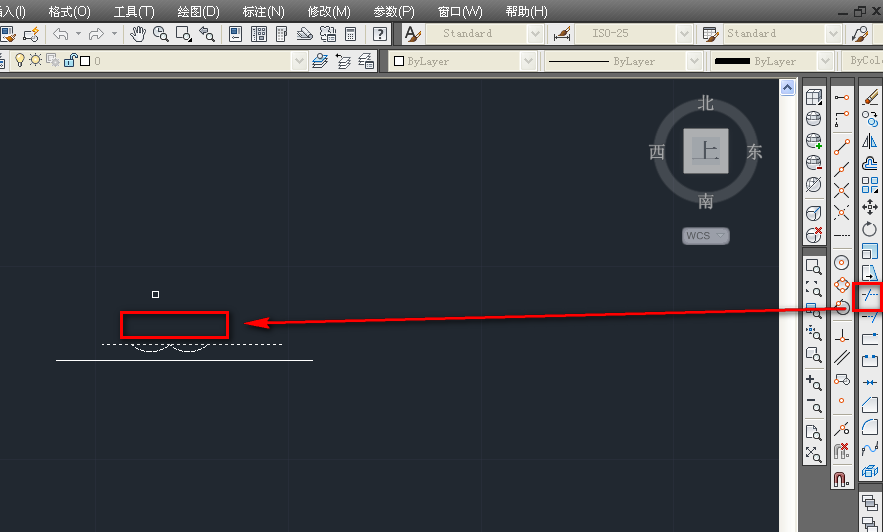

5、使用修剪工具，修剪掉多余的圆，如下图。

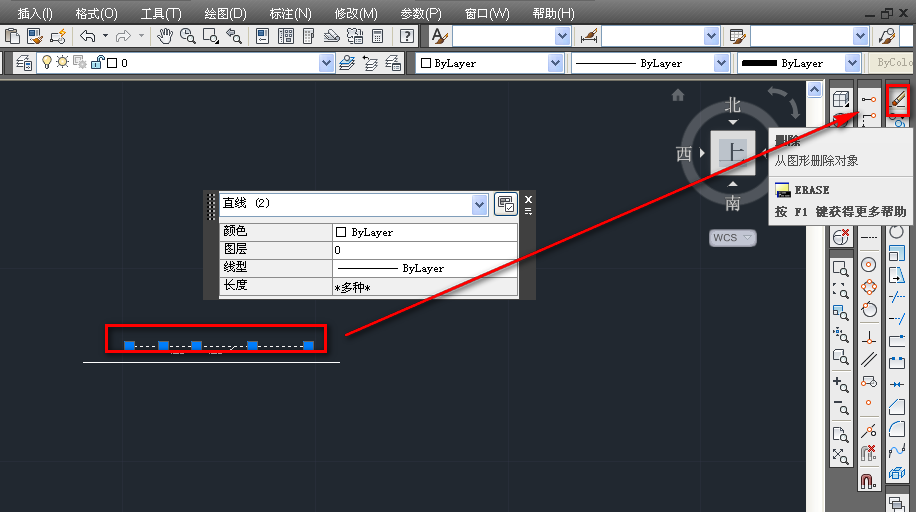

6、使用删除工具，删除直线段，如下图。

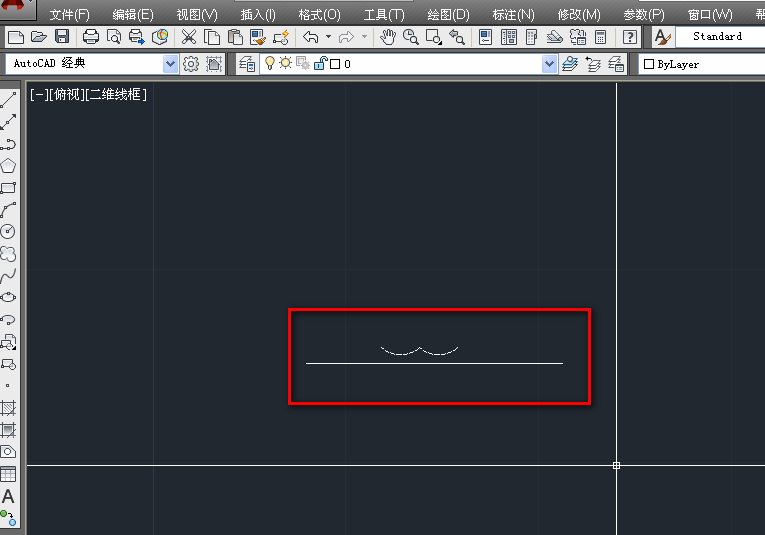

7、使用移动工具，将两条弧适当移动，即可绘制水下线路的图示，如下图。

以上就是海底线cad图纸的画法，希望大家喜欢，请继续关注武林网。
