UG中怎么使用删除面命令来填充孔?

2020-07-18 16:20:20
字体:
来源:转载
供稿:网友

UG NX的同步建模命令在设计中非常方便,对于熟练的设计工作者会经常使用到。而在初学者中,涉及的极少,一般都会使用一些比较麻烦的操作来达到自己的效果。这里介绍的是使用删除面命令来填充孔的技巧。

1、先打开软件,新建一个空白模型,这里使用最简单的长方体命令,具体命令的位置就不详细指出,不知道的自己也应该很容易找到。

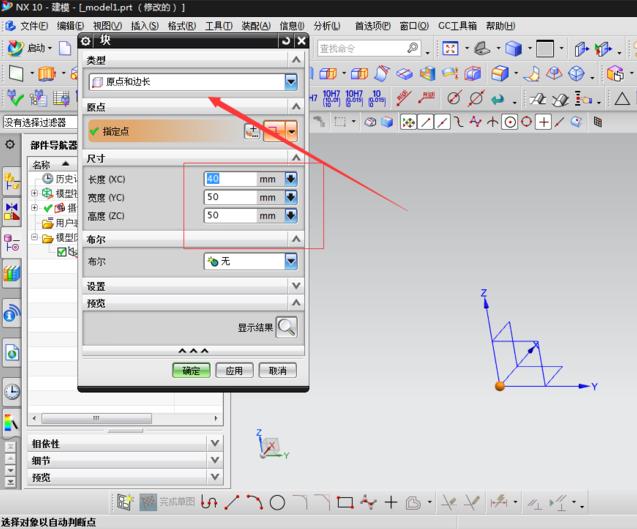

2、选择长方体命令中的原点和边长,指定相关的参数,选择长方体放置原点,如图所示,生成一个简单的方块。

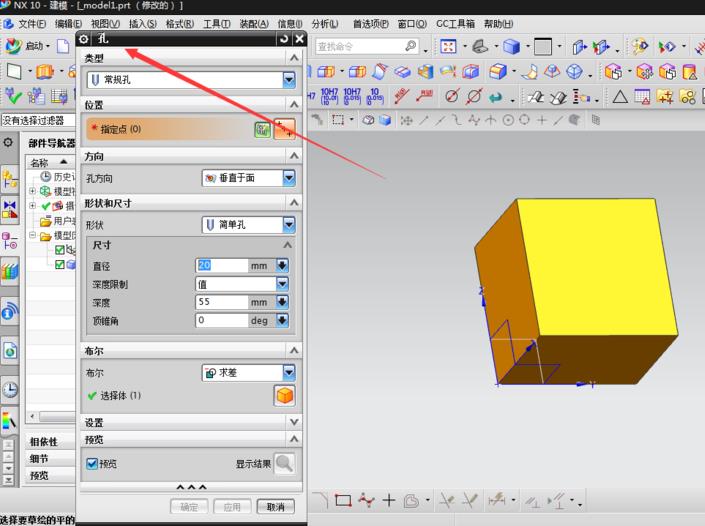

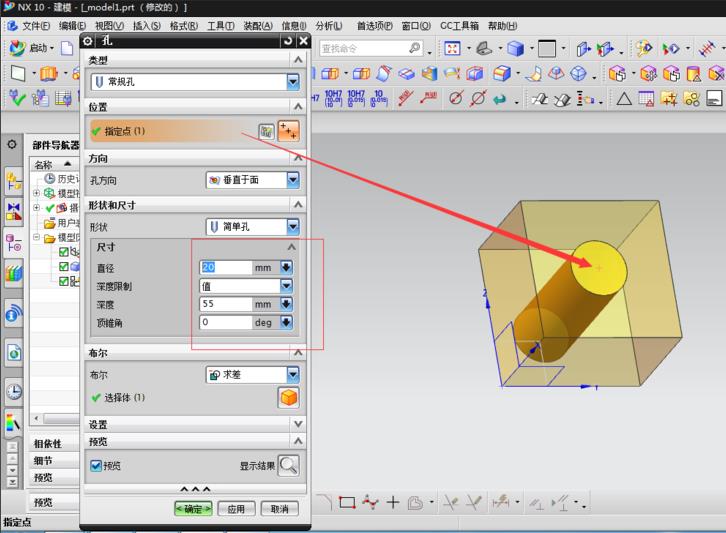

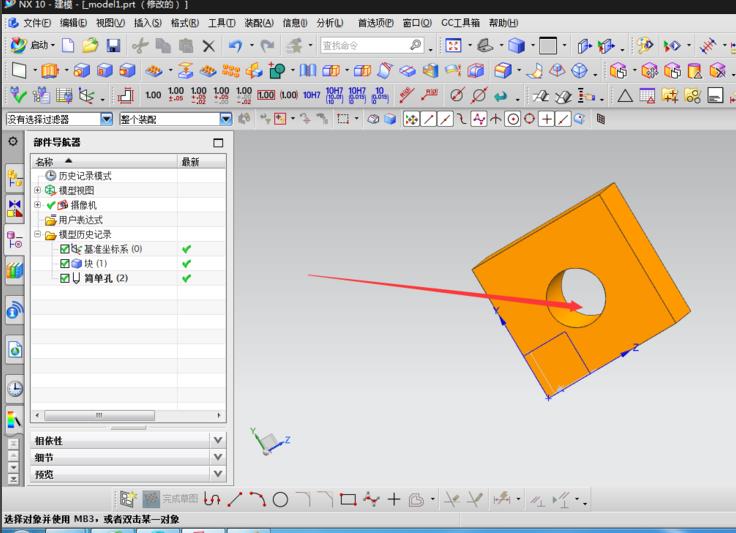

3、选择插入/设计特征中的孔命令,我这里直接使用的快捷键,设定好孔的相关尺寸参数,选择孔的放置中心点,生成孔特征。

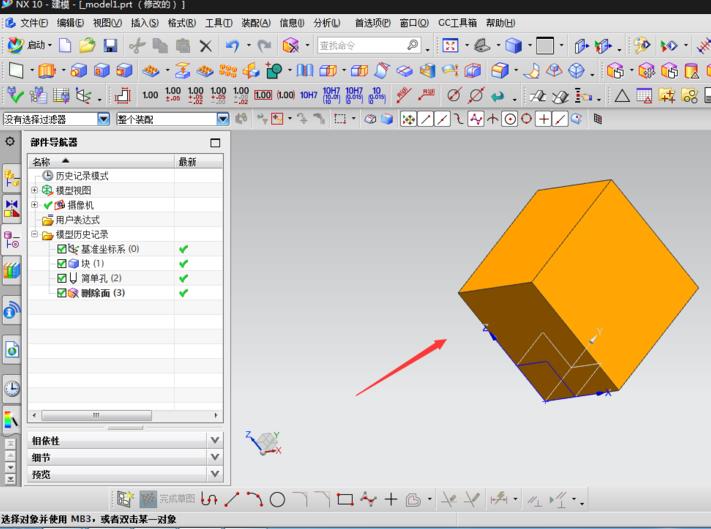

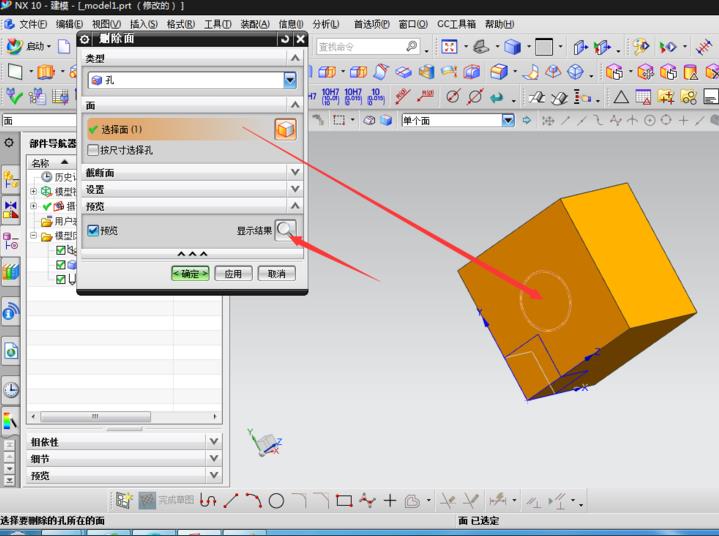

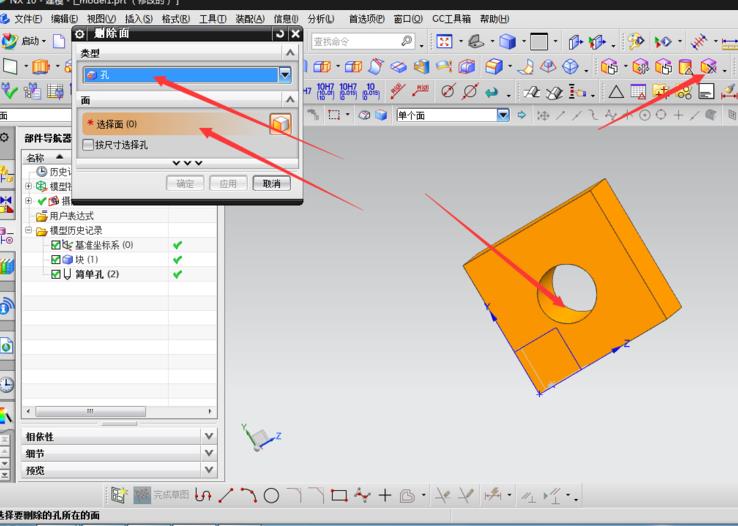

4、现在选择插入/同步建模/删除面,或者直接点出图标中的删除面命令,在类型中选择孔,如图所示,选取要填充的孔的面。预览特征,点出确定,效果如图。

注意事项:

注意在删除面类型中要选择为孔类型。
