UG10.0怎么画矩形? UG矩形的三种绘制方法

介绍UG NX10.0在草图中利用矩形命令绘制矩形的三种方法

1、首先打开UG，进入草图环境

2、点击“插入”-“曲线”-“矩形”命令；或者点击工具栏上“矩形”命令按钮

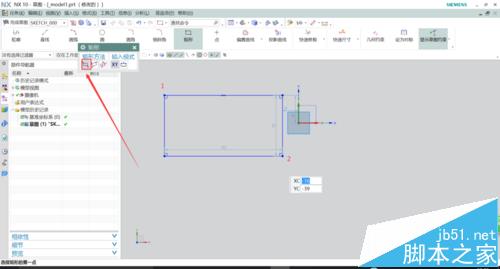

方法一：两对角点绘制矩形

选择“按两点”方式，在草绘取选择两个点作为矩形对角点，绘制矩形。绘制出的矩形为平直方向。

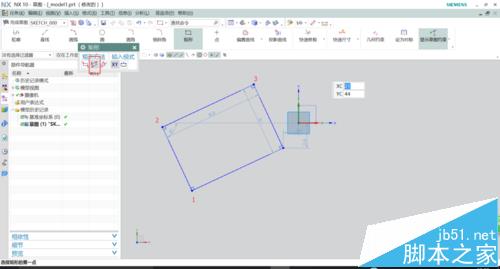

方法二：先绘制一边，再确定另一顶点

选择“按3点”方式，先以两点绘制矩形的一条边，再确定对边上的一个顶点

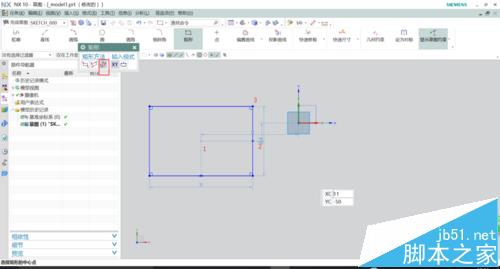

方法三：从中心点绘制

选择“从中心”方式，先选取矩形的对称中心点，再选取一点作为矩形一边的中点，最后选择一点作为顶点
