UG10.0怎么将装配图绘制成爆炸图并制作动画?

该经验委屈大家分享一篇UG如何将装配图绘制成爆炸图的教程。

1、首先，双击或者右键打开UG，该经验为UG10.0为例，其他版本的UG都可以使用该教程。

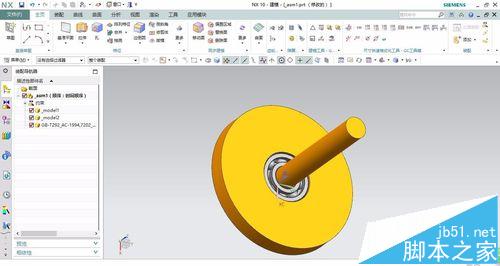

2、打开我们的装配图，装配图在上一篇经验  UG如何组装零件并绘制装配图  已有提及到绘制的教程。

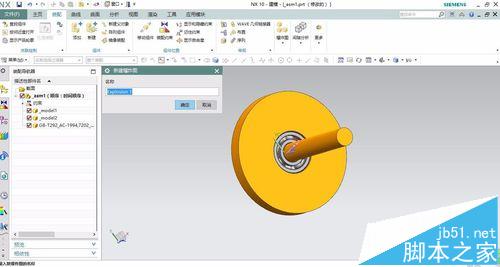

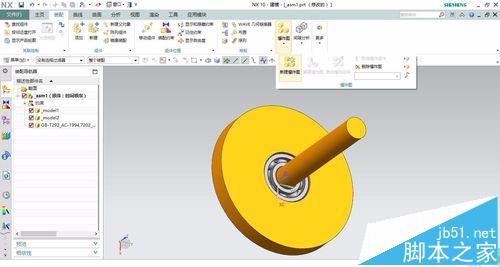

3、点开菜单栏中的装配，依次点击爆炸图--新建爆炸图（如果找不到爆炸图，可使用命令搜索的方式，输入爆炸图，即可调用爆炸图的命令）。名称默认就好，可以不需要修改。

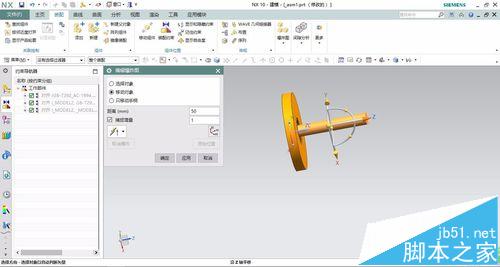

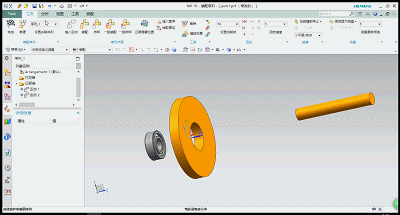

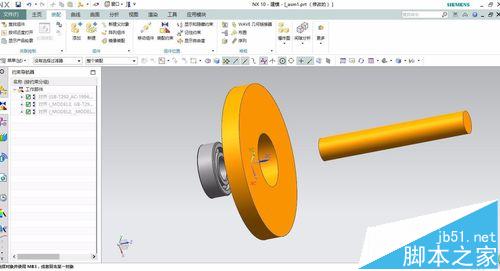

4、装配--爆炸图---编辑爆炸图，选中圆轴，接着移动组件，选择方向轴线，输入移动的距离。对轴承也是使用同样的方法完成，即可完成对爆炸图的绘制。

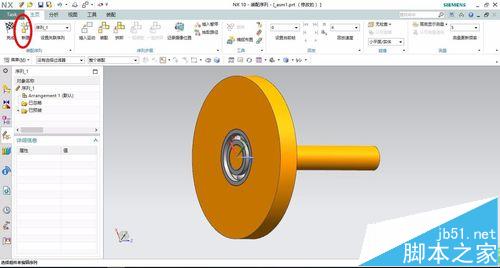

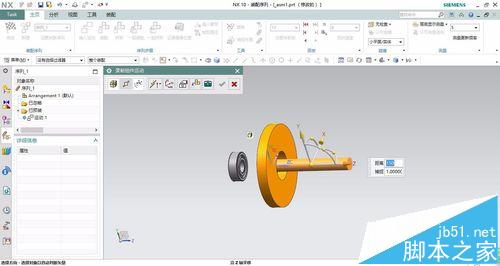

5、完成了爆炸图，绘制动画前，把约束删除，点击序列（在装配中找序列，可通过命令搜索寻找），然后再点击新建，接着点击插入运动，选择组件，并且选择方向距离，移动组件。

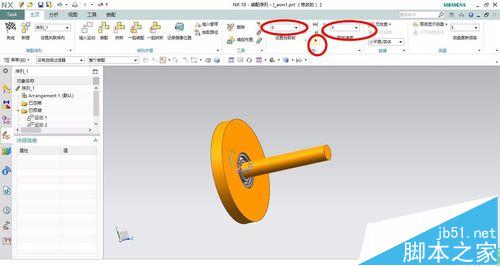

6、最后，设置回放速度，比如5，然后点击播放的按钮，完成动画的制动。

7、如果要保存动画，这里有其中的一种方法，比如使用UG自带的录像功能，进行屏幕的录像，导出成AVI的格式，或者再通过软件来变成gif图。
