UGNX8.0拉怎么使用拉伸命令创建模型?

UG8.0想要建模，该怎么建呢？我们可以使用拉伸命令来创建模型，下面我们就来看看详细的教程。

1、打开UG8.0软件，点击菜单栏左上角的“新建”；

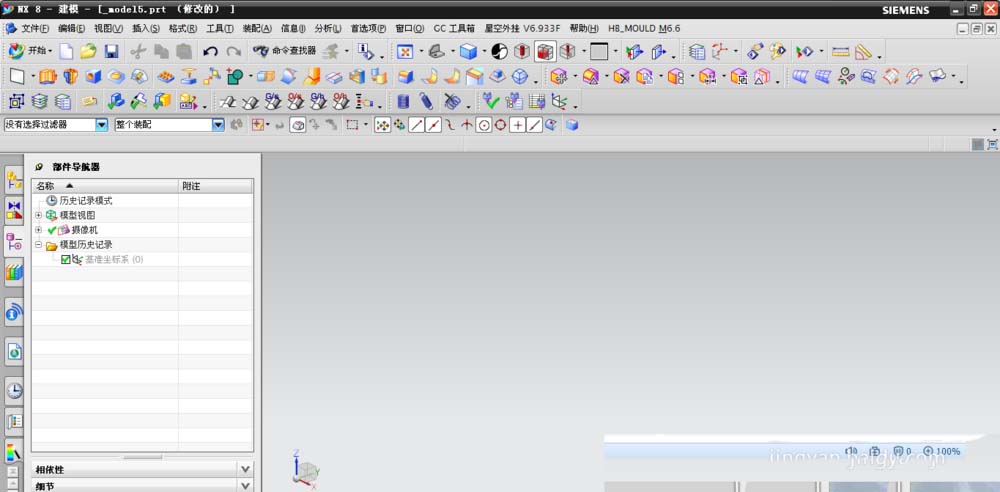

2、选择“模型”，类型里边选择“建模”，进入建模环境；

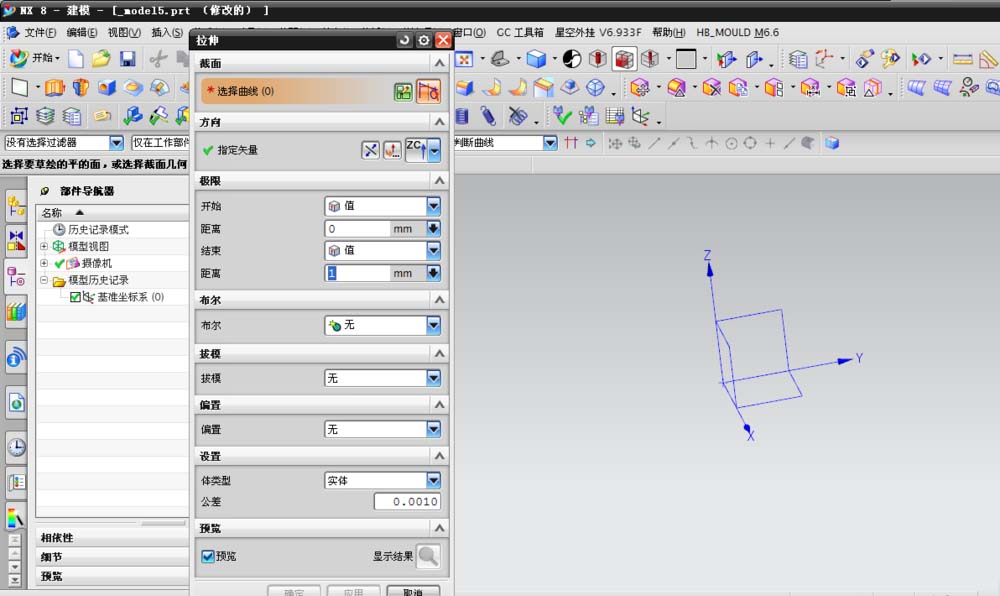

3、菜单栏选择插入—设计特征—拉伸，出现下边拉伸对话框；

4、在“截面”中可以选择已有曲线，也可以点击“绘制截面”，现在点击“绘制截面”，

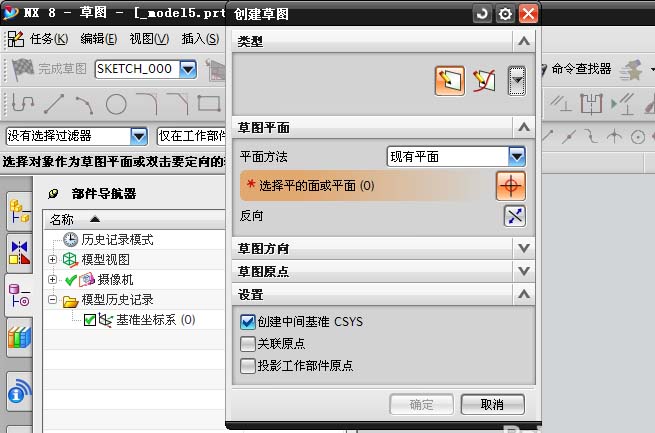

5、类型选择第一项“在平面上”，选择绘图区域的XY平面，点击确定；

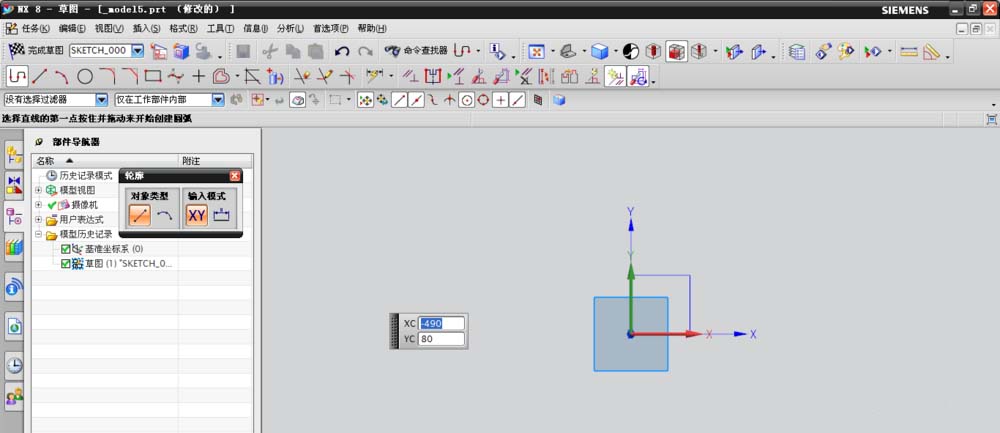

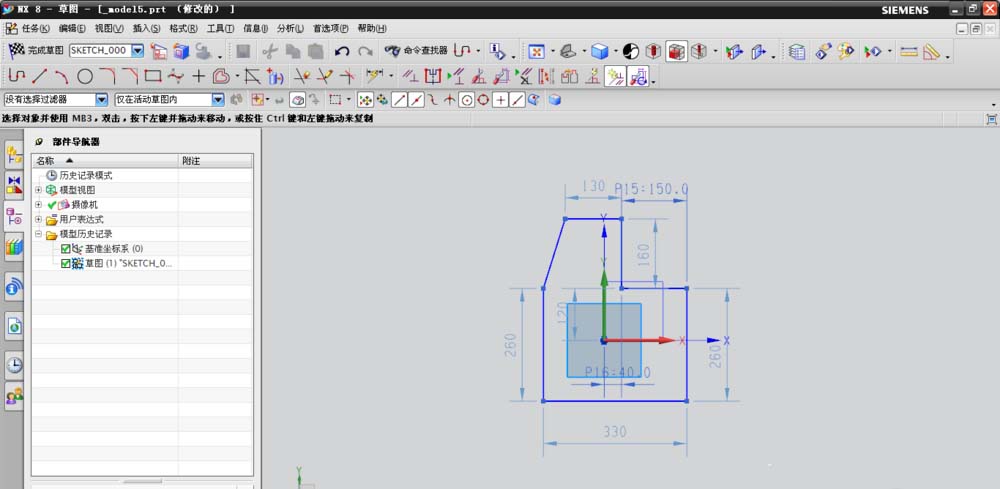

6、绘制如图所示的草图；

7、点击“完成草图”，进入“拉伸”对话框；

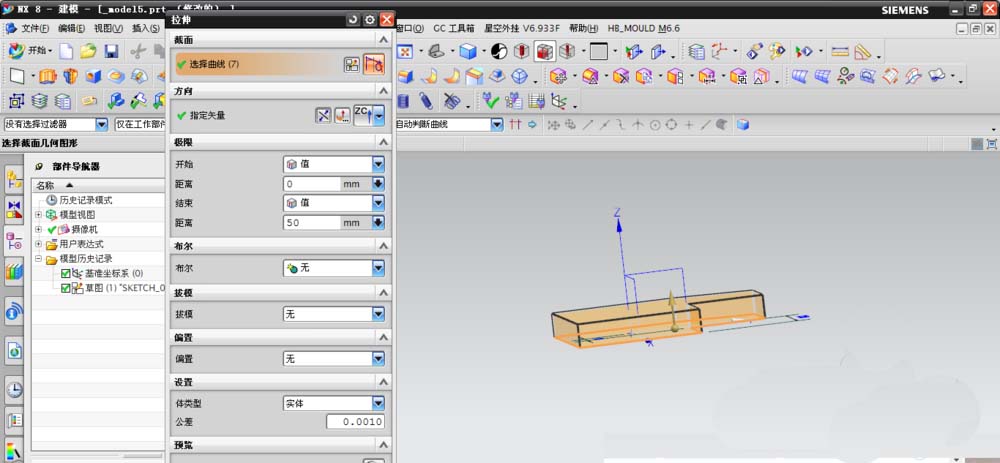

8、截面自动选择刚才绘制的曲线，“方向”指沿着Z轴正向还是反向，选择正向，“极限”中开始指的是距离基准平面XY平面的距离，默认0，结束指的是拉伸的厚度，输入50，

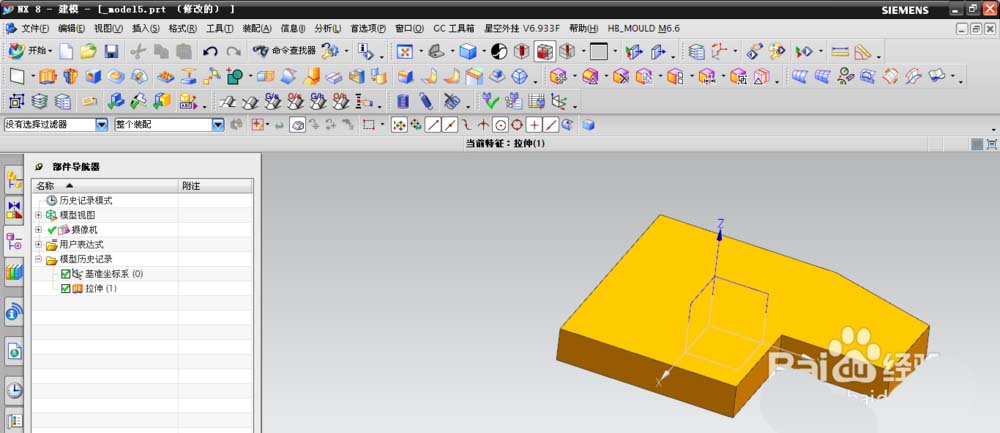

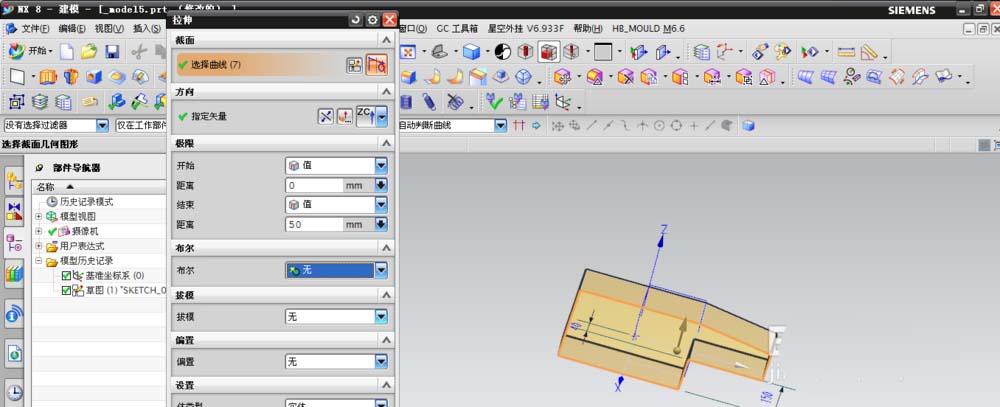

9、布尔，选择“无”，拔模可以任意设置，没有为“无”，偏置指的是拉伸对象向外围偏移的距离，不含Z轴方向，此处为“无”，其他为默认设置，点击确定，拉伸完成；

以上就是ug拉伸命令的使用方法，很简单的实例教程，感兴趣的朋友请继续关注武林网。
