UG10.0怎么绘制一朵含苞待放的玫瑰花?

该经验为大家DIY一朵玫瑰花的经验教程分享。

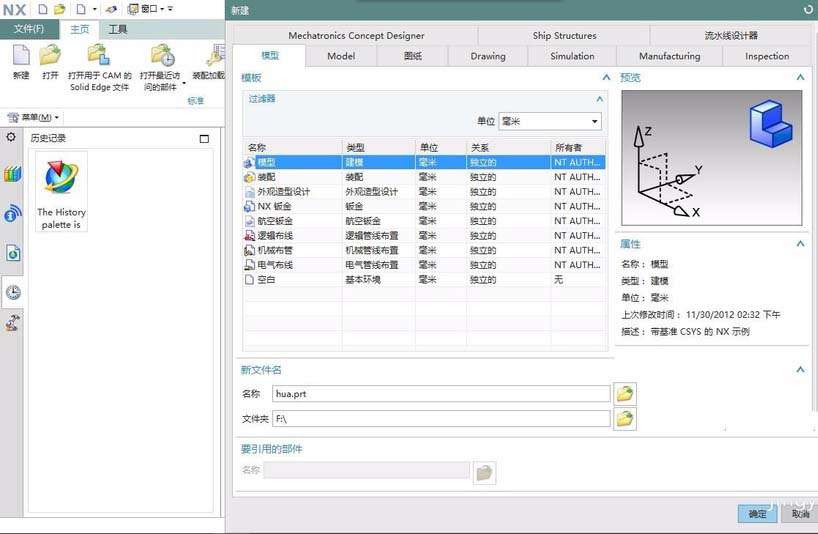

1、打开UG10.0软件，其他版本的软件都可以，新建一个hua.prt的模型文件。

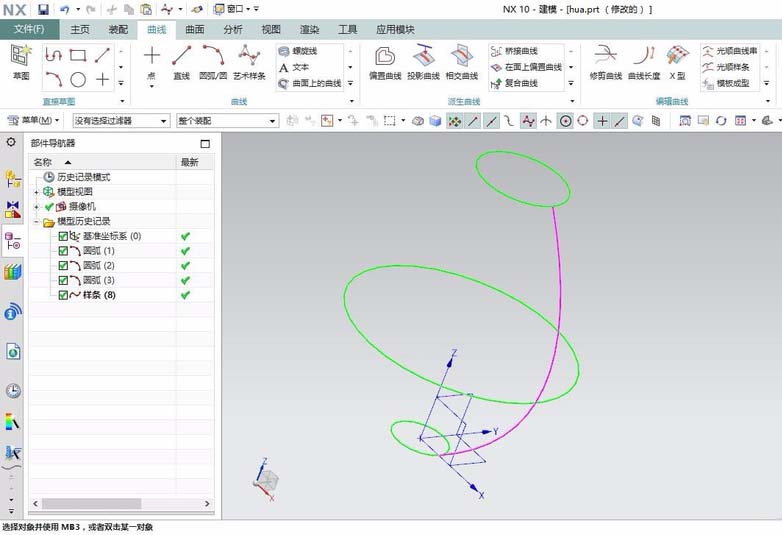

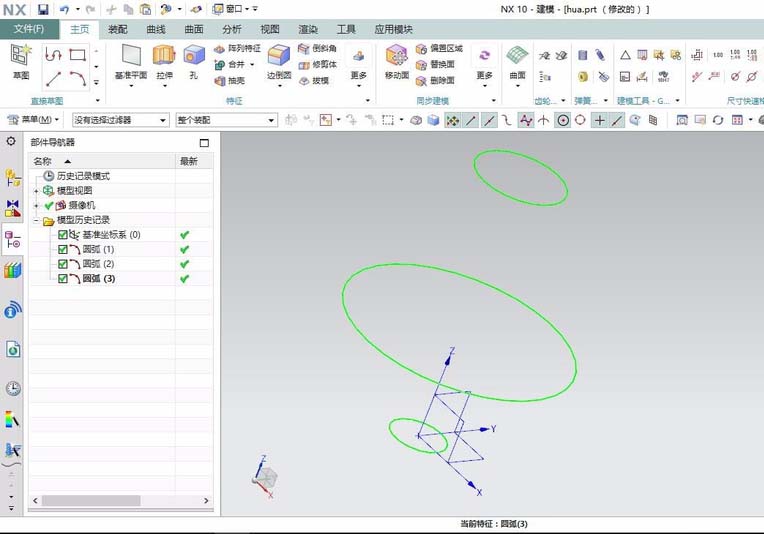

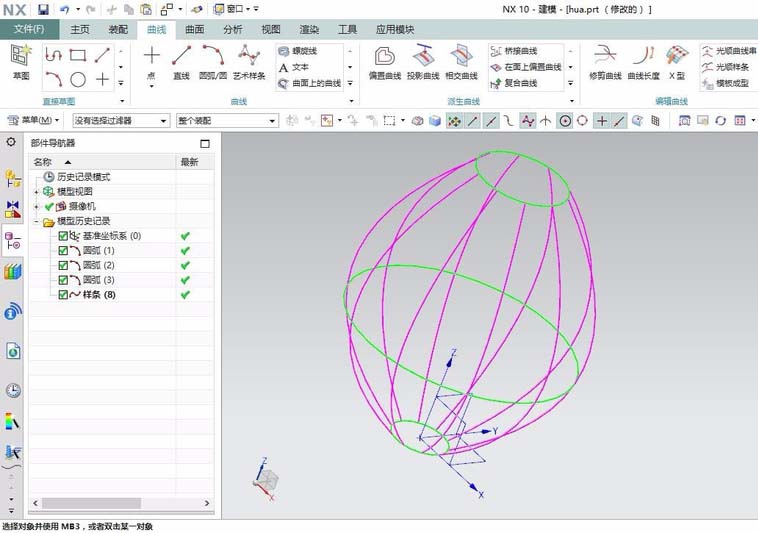

2、绘制圆半径分别为10，20，5，高度分别为0，15，60，并且分割曲线为10段。并用艺术样条连接断点。（象限点捕捉）

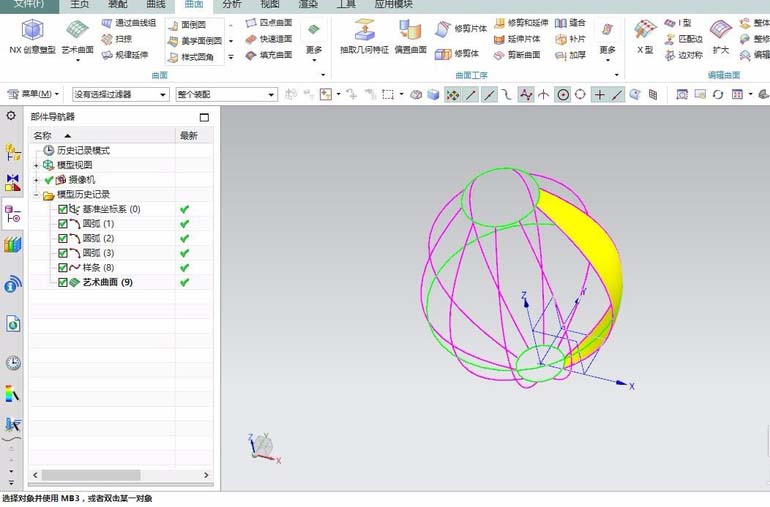

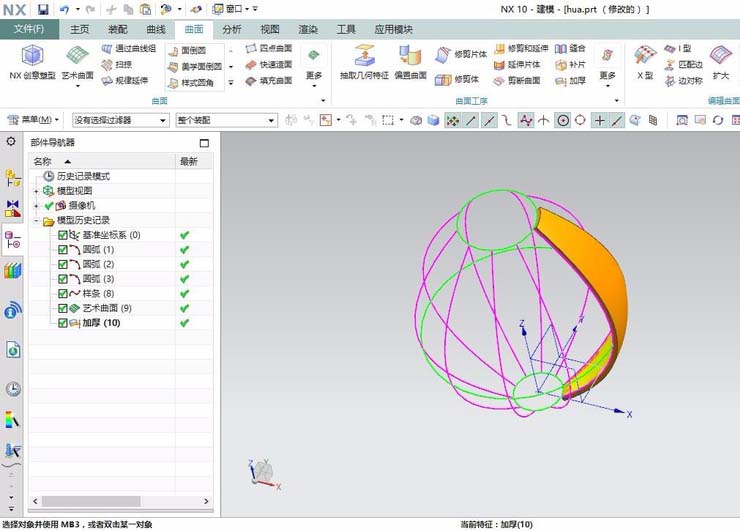

3、移动该艺术样条，然后使用通过艺术曲面命令来缝合，并进行加厚，加厚为1mm。

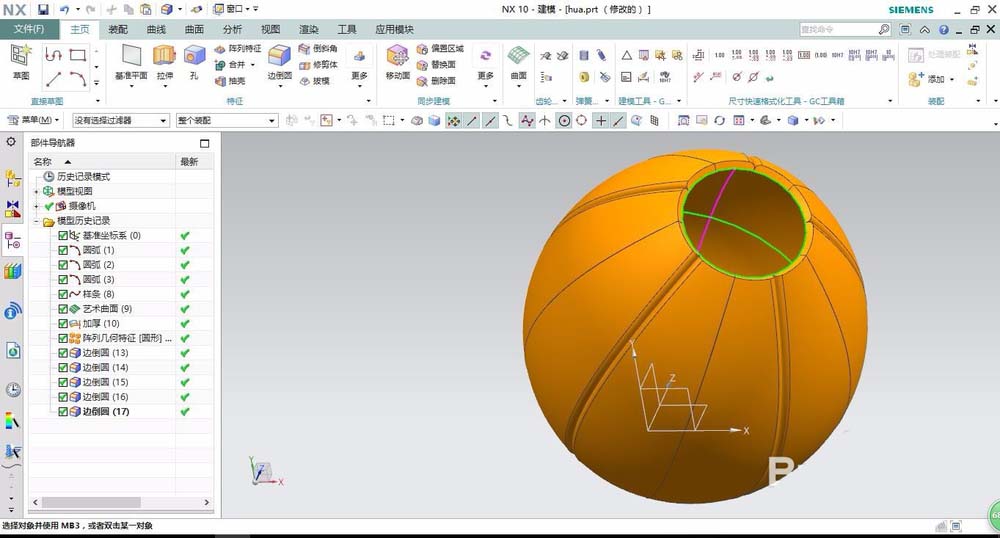

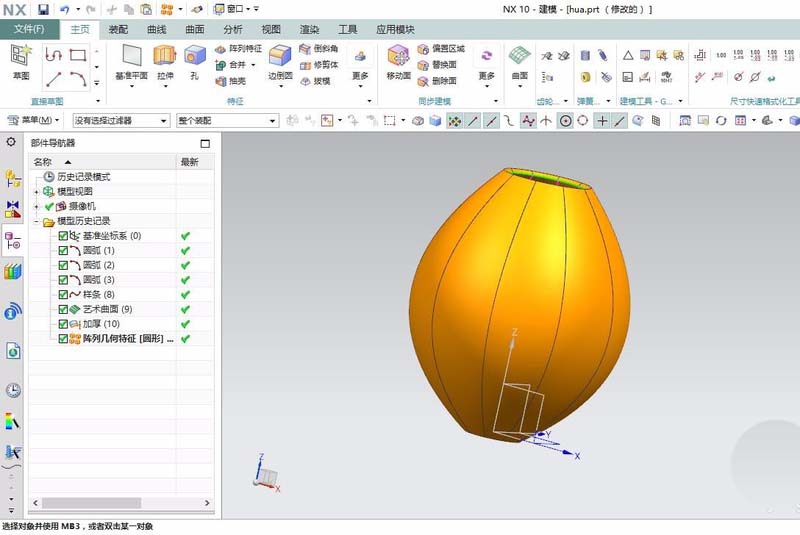

4、阵列集合特征，圆形阵列加厚的片体，并且边倒圆，半径为0.8，隔边倒圆。

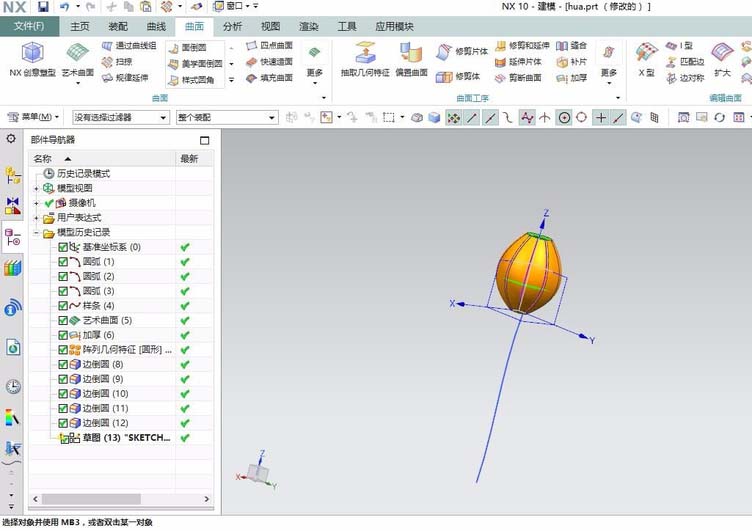

5、通过草图绘制一条艺术曲线，靠自己感觉来走。

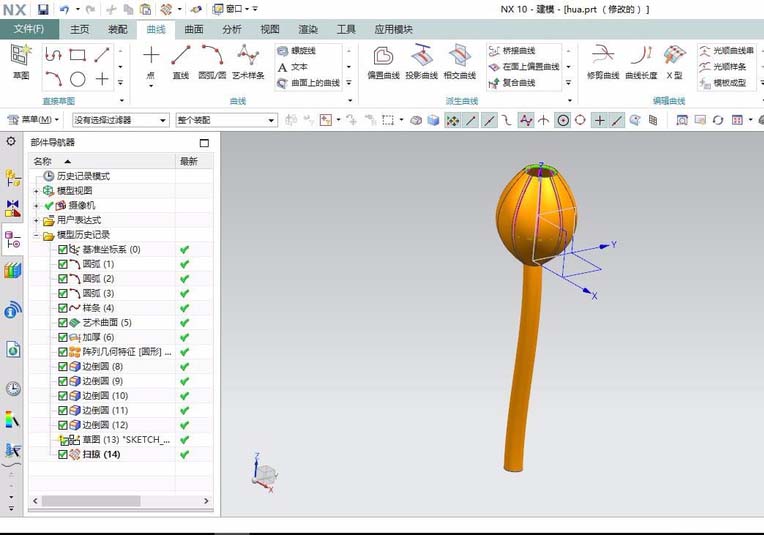

6、最后通过扫琼来完成。这样就完成玫瑰花的操作，叶片同样的方法完成。
