UG怎么给图纸做局部投影?

通过UG做图纸时，经常需要做局部投影，来清晰的展示局部结构，下面就以某家电结构为例进行讲解。

1、首先我们想做下图旋钮口的局部投影

2、通过基本视图命令进行添加

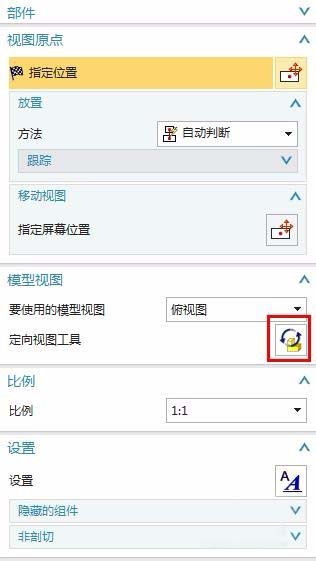

3、在弹出的对话框中点击定向视图工具

4、会出现预览小窗口，点击你想投影的旋口部分

5、点击确定后单击放置位置，会生成如图所示的投影视图

6、但是我们想只显示旋口部分，所以还需要用编辑边框命令

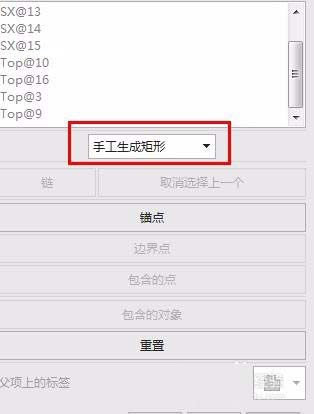

7、选择手工生成矩形

8、选择你想保留的区域，至此就已经生成了局部投影了
