UG的钣金放样弯边该怎么做?

放样弯边有点像模型里面的网格曲面一样。

1、打开UG，双击或者右键单击选择打开，本经验以UG10.0版本为例。（其他高低版本的UG都可以使用该方法）

2、新建一个NX板件文件，命名为fangyangwanbian.prt，点击确定。

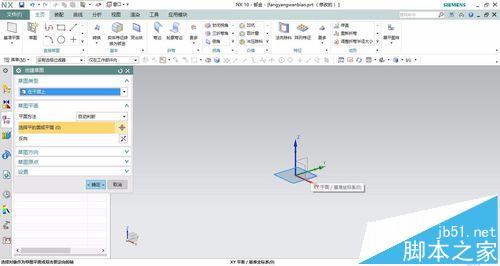

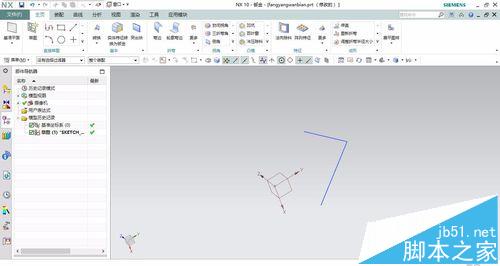

3、点击草图，以XY为草图平面，点击确定，绘制如下图所示的图形，绘制好了就可以退出草图。

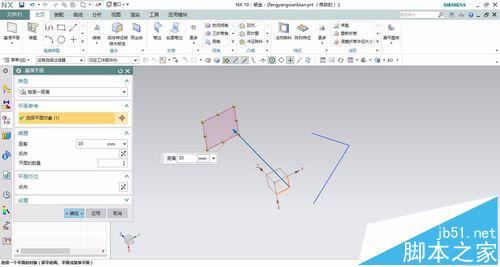

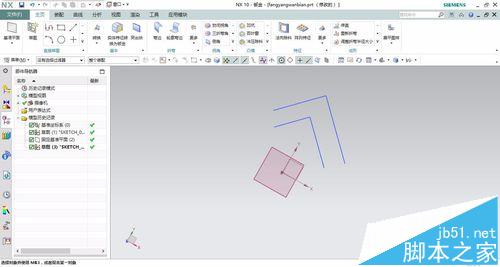

4、新建一个基准平面，距离XY平面为30，并且以该平面为草图平面，绘制如上一步的图形，可以使用曲线偏置上一步的曲线。

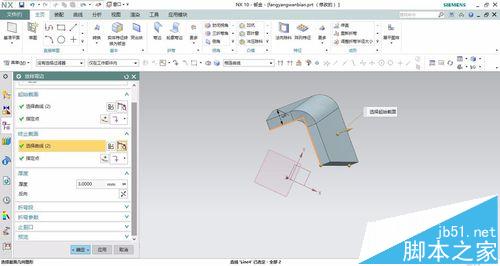

5、接下来就可以使用放样弯边的命令，起止截面和中止截面分别选取草图一和草图二。

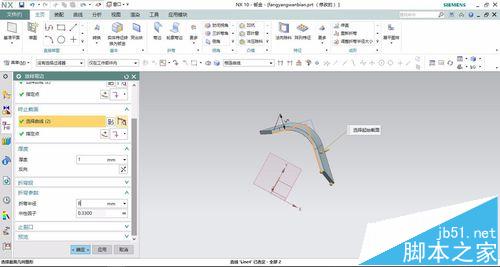

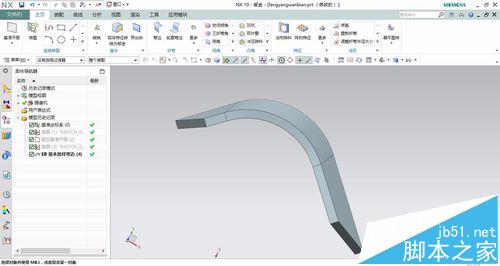

6、最后我们修改放样弯边的参数，如厚度、折弯参数等。效果图如下图所示。
