UG怎么画孔? UG绘制孔的两种方法

该经验为大家分享一篇使用UG绘制孔的教程。

1、双击或者右键打开UG软件，该经验以UG10.0为例，其他版本的都可以。

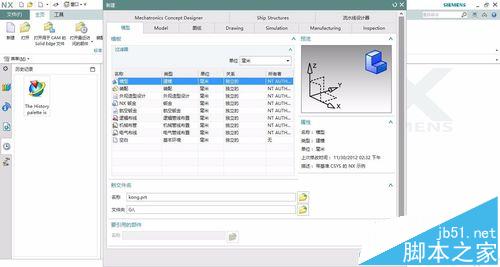

2、点击新建的图标，新建一个模型文件，命名为默认名称，点击OK即可。（名称不能有中文字符）

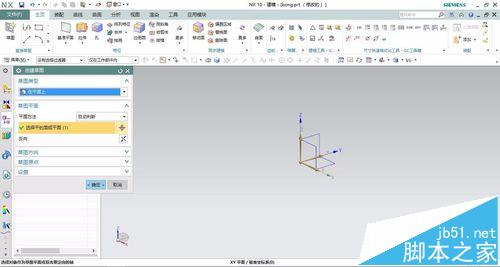

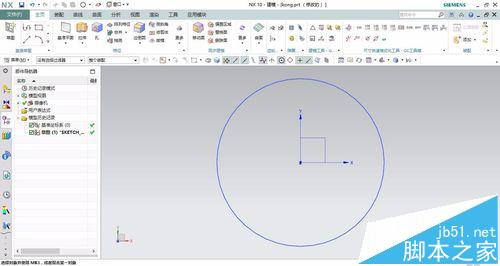

3、我们先来建立一个草图，以XY为草图平面，其他平面都可以作为草图平面，绘制一个大小任意的圆，然后退出草图。

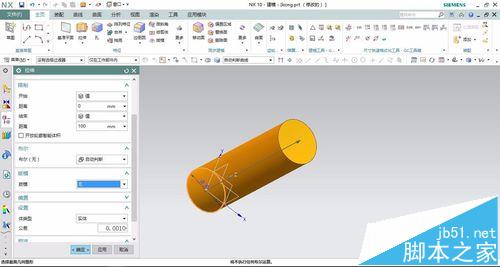

4、点击拉伸的图标，拉伸高度任意，可设为100，拉伸类型为实体类型，拉伸目标为第三步所绘制草图的圆。

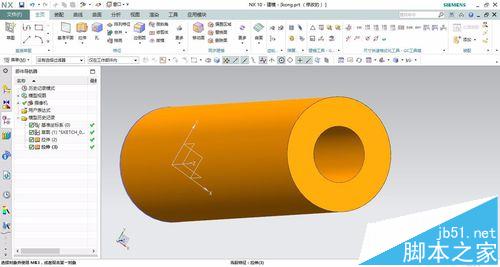

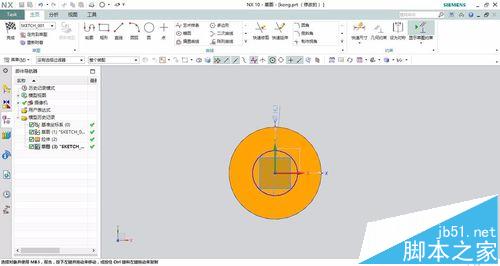

绘制孔方法一：使用拉伸命令，点击绘制草图的图标，在圆柱的表面绘制草图，绘制一个圆，完成后点击完成草图，然后选择求差，高度可选择-30，点击确定完成绘制孔。

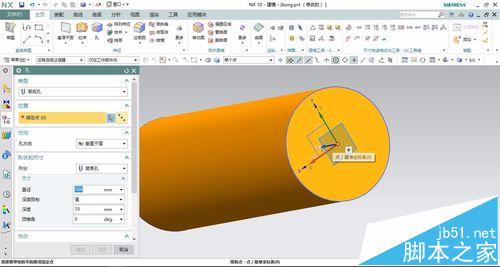

绘制孔的方法二：点击绘制孔的图标，然后你需要绘制一个点，选择为圆柱的下表面的圆心作为点。然后按照自己的需求来绘制什么类型的孔。

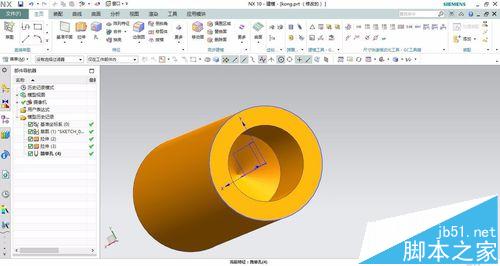

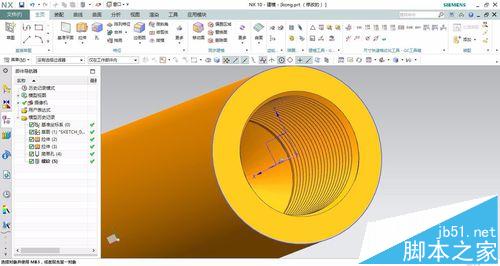

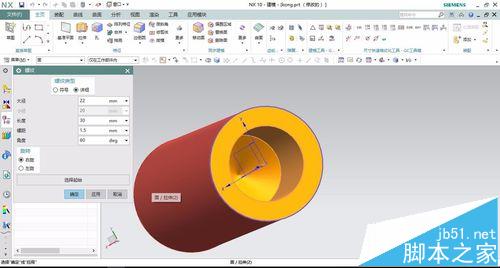

5、最后我们点击螺纹命令，螺纹命令在菜单--插入--设计特征--螺纹，或者命令搜索螺纹，点击孔的内部，设定好参数，即可完成螺纹孔。
