UG10.0怎么建立数控面铣? ug数控加工教程

该经验为大家分享一篇UG10.0的数控面铣的教程

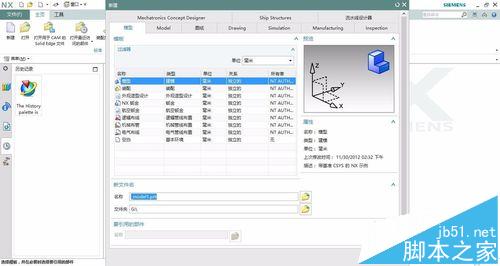

1、首先，双击或者右键打开UG，该经验为UG10.0为例，其他版本的UG都可以使用该教程。并新建一个模型文件，名称为modle1。

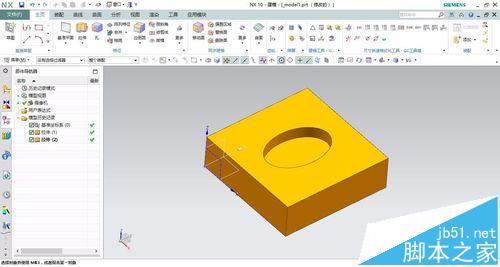

2、然后再建模环境中，绘制如下图所示的图形，任意的绘制模型大小，使用两次的拉伸命令就可完成建模。

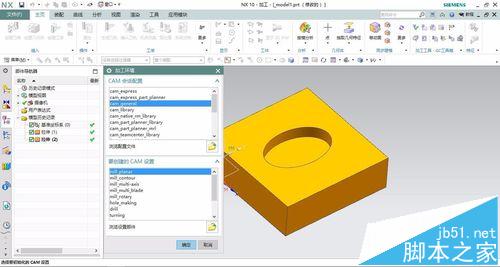

3、然后在文件--打开--加工或者在应用模块中打开加工，或者通过命令搜索方式搜索命令，在CAM会话配置中的加工环境中选择平面铣。

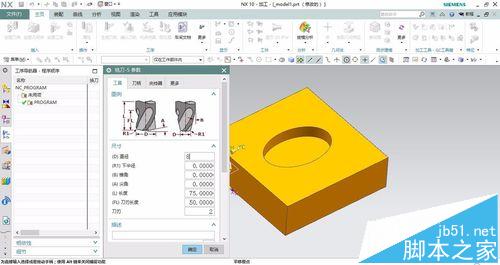

4、在加工环境中，先创建刀具，选择刀具为面铣刀，然后命名为D08，并选择铣刀的半径大小为8，点击确定，完成刀具的创建。

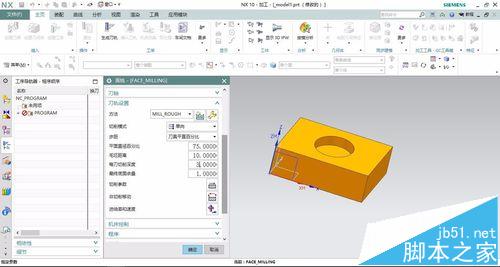

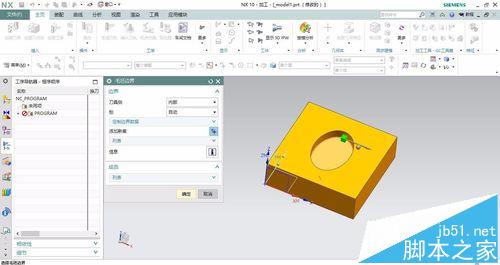

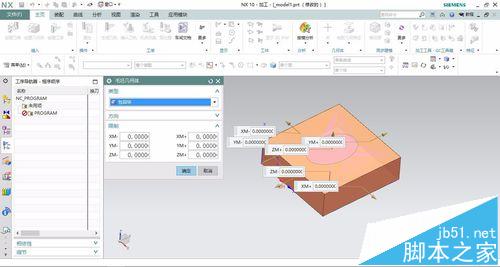

5、创建工序，工序的子类型为面铣削，为粗加工，并选择几何体，在面铣会话框中点击几何体的图标。按照如下图所示的方法。设置相关的参数，即可完成工序的创建。

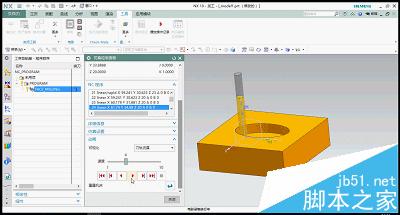

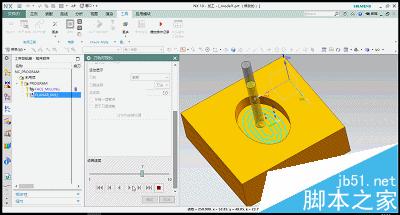

6、最后，我们通过机床仿真来查看我们的加工。如下图为查看动画。第二个动画为平面铣。
