UG怎么使用扫掠命令做铣刀?

前段时间用solidworks画了个铣刀，发现了solidworks中的旋转扫描功能非常好用，于是在想UG NX的功能更强，能不能利用一下，发现还是在方法上有点区别。毕竟UG NX面对的范围更广，solidworks主要是针对机械设计模块化了。这里讲一讲UG NX里面扫掠命令的使用技巧。

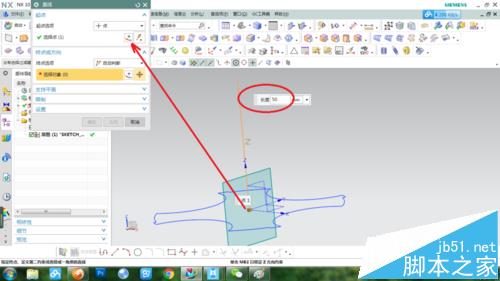

1、同样和前面solidworks的经验一样，画一个铣刀底平面的草图，尺寸可能不是那么标准。然后画一条空间直线做旋转轴（其实可以不画这根轴，因为UG NX里面的坐标轴是可以直接使用的）。

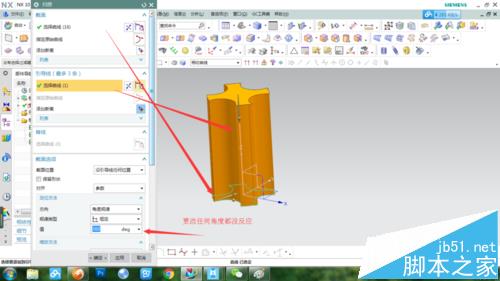

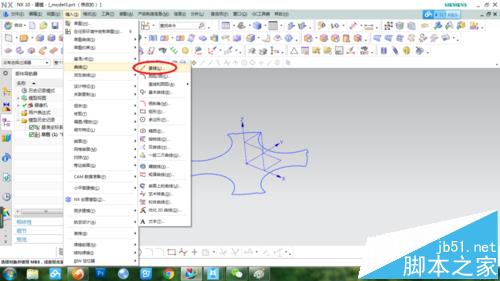

2、直接进行插入/扫掠命令试一下，发现扫出来的形状和拉伸一样，调整其它选项都没有变化，说明在UG NX里面的扫掠没有直接沿轴旋转的功能。

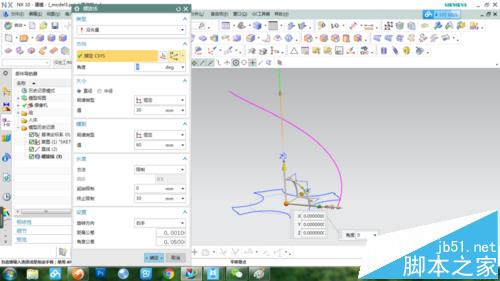

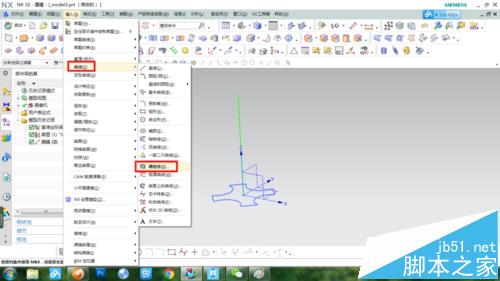

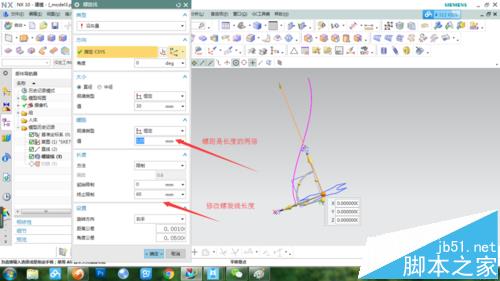

3、于是还是做螺旋线来当引导线，如图插入螺旋线，螺距选择是长度的两倍，这个根据螺旋槽的数量来定。

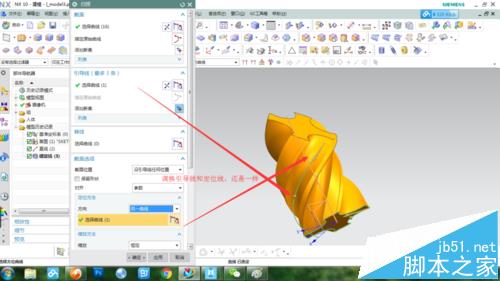

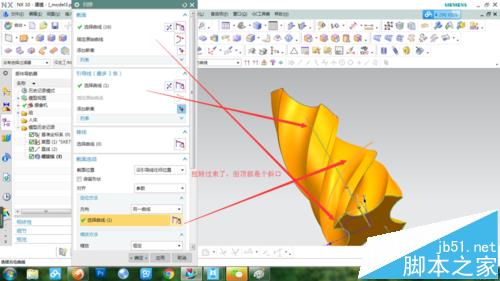

4、再次选择草图1和螺旋线作为扫掠线和引导线，结果如图，终点位置是个斜口，不平齐。调换引导线和扫掠线，结果还是一样。

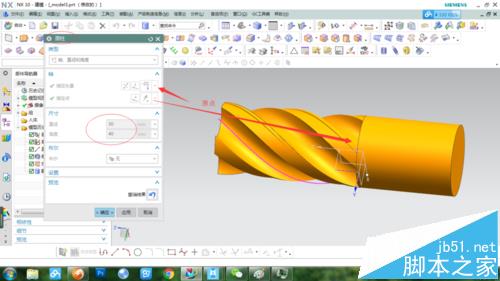

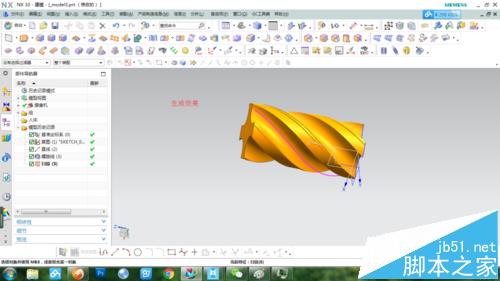

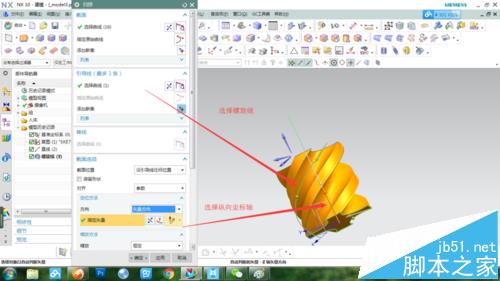

5、于是把定位方向改成矢量方向，选择纵向轴或者先前画的那条直线，结果如图。看起来样子对了，但有点短，返回修改螺旋线螺距和长度，最后效果如图

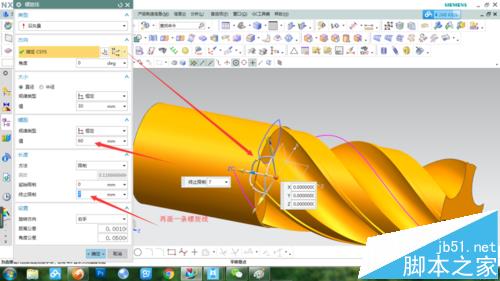

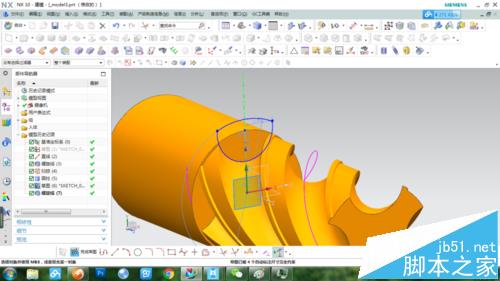

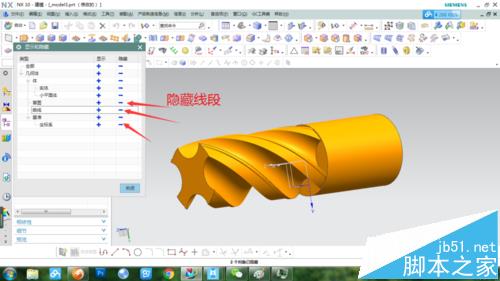

6、再用拉伸命令拉伸刀柄，如图所示。隐藏掉草图、曲线和坐标。刀槽处收尾有个螺旋升角，提取连线画如图的线条作扫描线，再画一条螺旋线做引导线

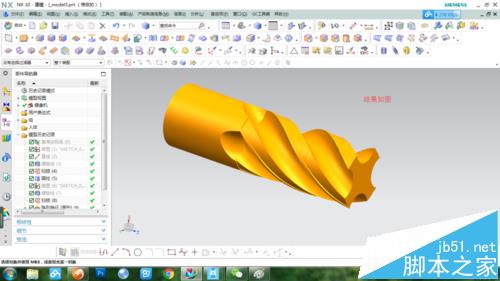

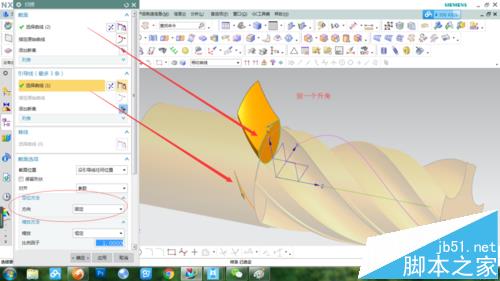

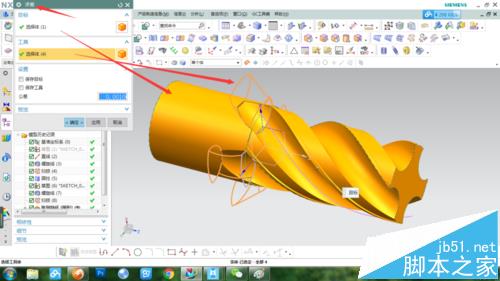

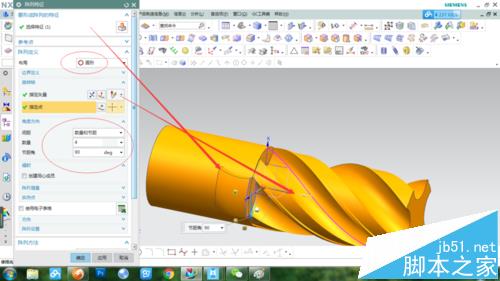

7、再次进行扫掠，注意定位方向要选择固定，效果如图，然后进行阵列特征，选择刚刚扫掠的特征，进行圆形阵列，数量4个，完成后进行实体求差。最后效果如图

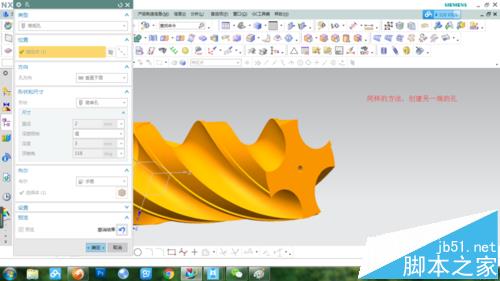

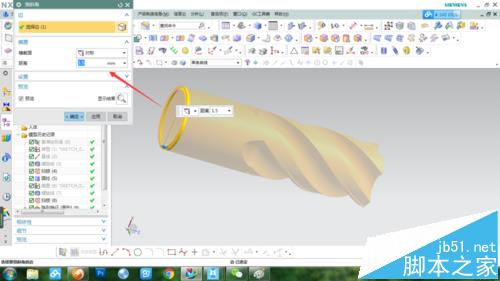

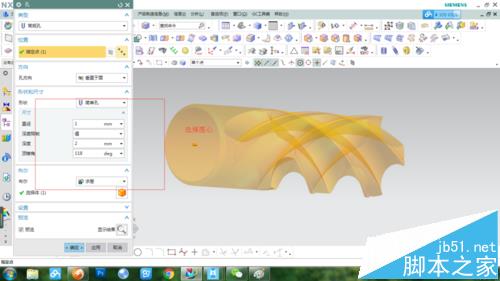

8、进行中心孔修整，选择孔命令，分别选择两端圆弧中心，完成两个中心孔的绘制，如图

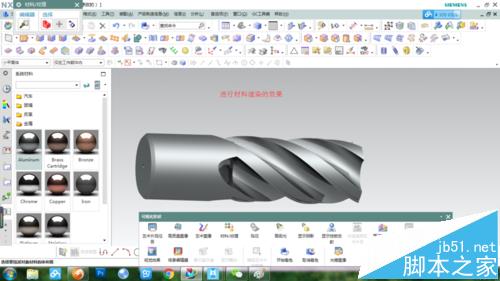

9、最后进行材料的渲染，效果如图。

注意事项：注意在扫掠中选取不同的定位轴会生成不同的形状。
