UG10.0中怎么导入stp/step格式的模型?

使用软件时，若模型为stp或step格式，无法直接使用UG打开，需要导入模型。这里介绍UG NX10.0导入stp/step的步骤

1、首先打开UG软件，新建模型，进入建模环境。

2、选择“文件”-“导入”-“STEP214”，出现“导入自STEP214选项”对话框。

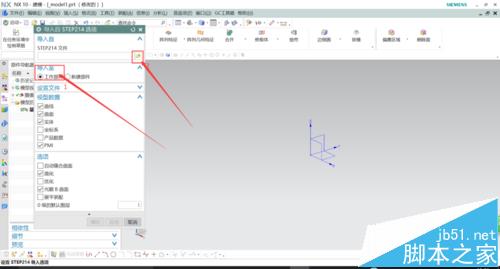

3、在“导入至”处选择“工作部件”选项，其他选项默认；点击“浏览”按钮。

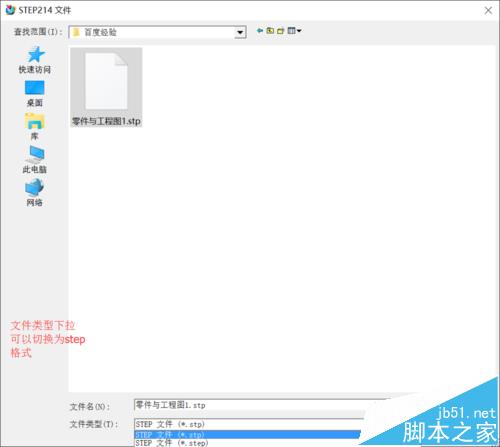

4、在弹出的对话框中，打开模型所在路径，选中导入的stp或step模型，然后点击ok。默认导入的格式类型为stp格式，若为step格式，可点击“文件类型”下拉，选择step格式。

5、现在回到“导入自STEP214选项”对话框，点击确定，等待一会儿，完成模型导入。

注：导入的模型没有建模参数。
