UG怎么绘制一个水桶模型并渲染?

本篇经验主要是以绘制一个水桶模型为例，告诉大家灵活使用UG NX中的各项特征命令，以最简单快捷的方法来创建各种模型。

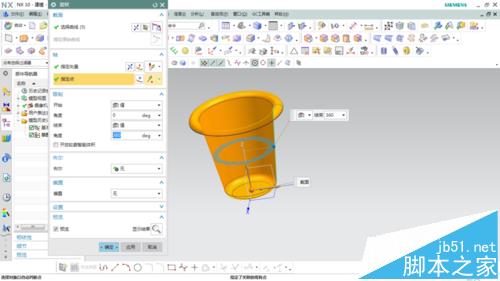

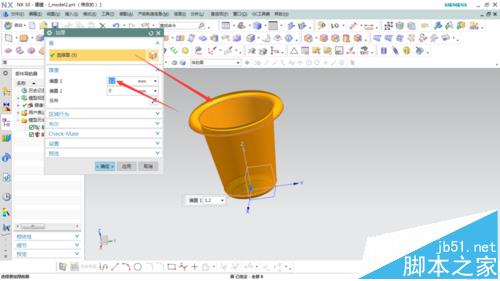

1、先绘制草图水桶轮廓，各尺寸可以适当调整。通过旋转命令对轮廓进行生成，该开放轮廓只能生成片体特征。再使用片体加厚命令对特征进行加厚生成实体特征。

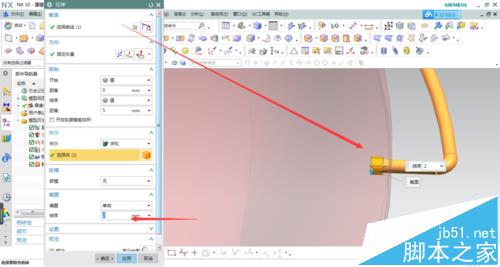

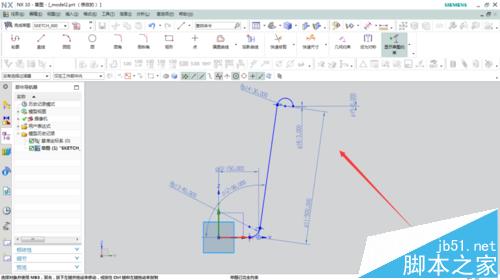

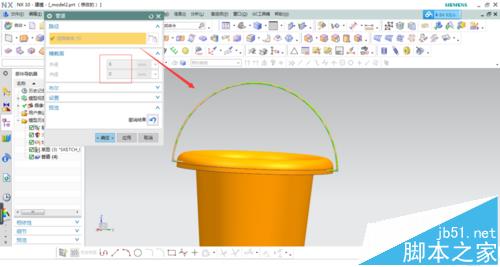

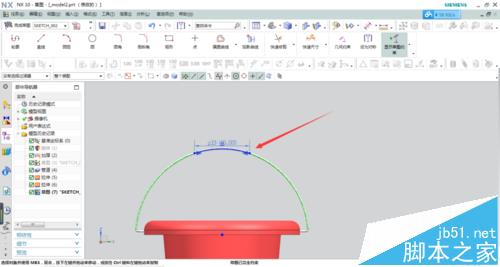

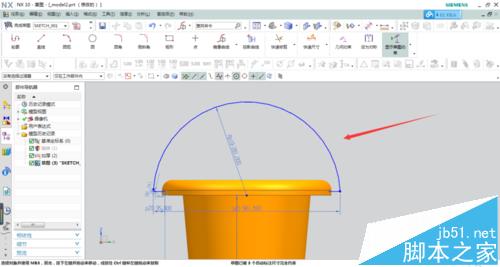

2、接着进入草图模块，绘制水桶提手轮廓，如图所示。完成后使用管道命令，对提手部分生成实体。对于端点挂勾处使用拉伸偏置生成，如图。

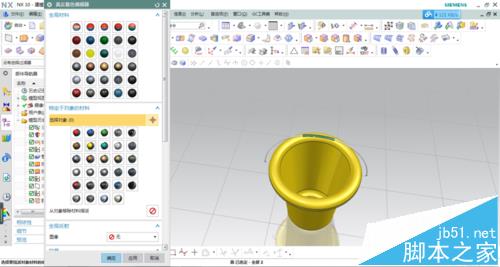

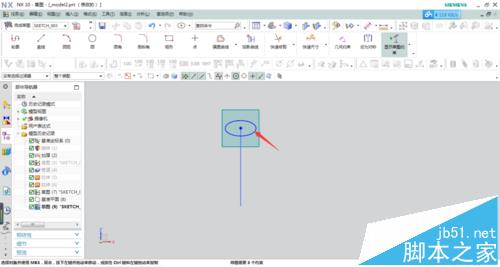

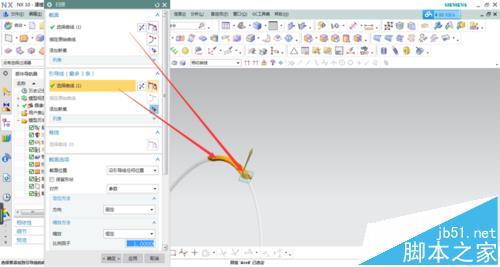

3、再绘制手柄轮廓线，在线端点处生成基准面绘制截面线，完成后使用扫掠命令，对手柄进行扫描生成。最后进行材料渲染，效果如图。

注意事项：

个人认为该模型创建的重点在于曲线端点处创建基准面。
