UG怎么在不知道角度的情况下创建锥体?

在网上看见有人提问在UG NX软件中拔模的时候能不能指定距离拔模，据我了解好像是不能，但可以通过其它方法来做。以下面图形为例做一下说明。

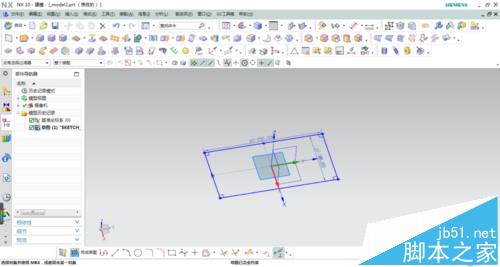

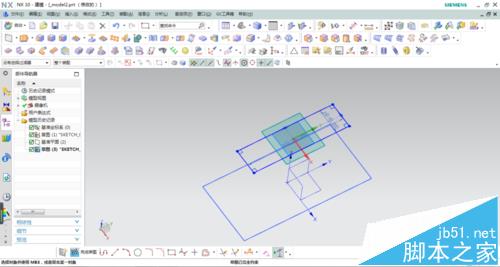

1、首先我们是知道上表面和下表面尺寸和高度距离，其实我们可以从这些尺寸算出角度，但很多人不想麻烦。在草图模块先绘制出上下表面的形状并约束尺寸。

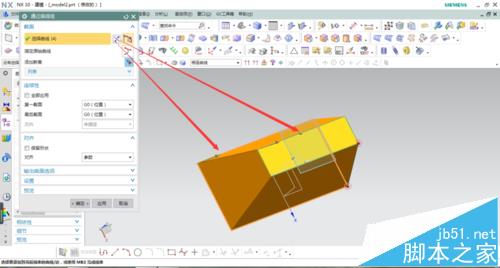

2、选择通过曲线组命令，先选取上表面的所有边，点击中键确认，再选择下表面的所有边，注意保持方向一致。

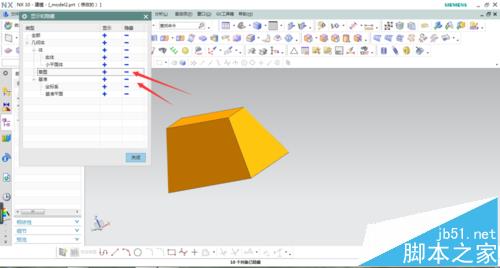

3、完成后即可产生一个梯形锥体。隐藏基准及草图后如图所示。

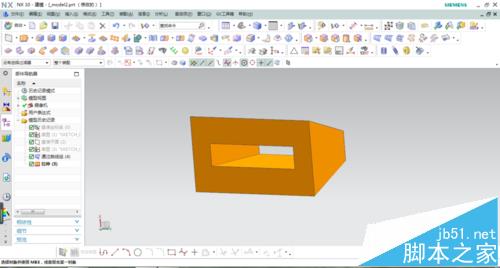

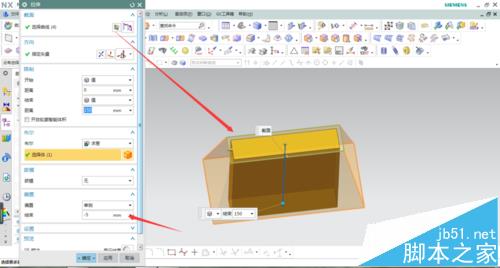

4、选择拉伸命令，选取上表面边线进行偏置拉伸，求差实体后中间拉出一个长方形孔特征。完成后如图。

注意事项：

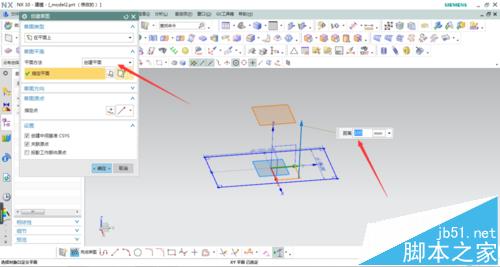

注意上下表面曲线所在的基准面刚好是锥体的高度尺寸。
