ug中怎么绘制金元宝模型?

在网上看到一个金元宝图片，想着在UG NX软件里把它画出来，最后做出了一个大概的样子，这里把它的创建过程分享给大家。

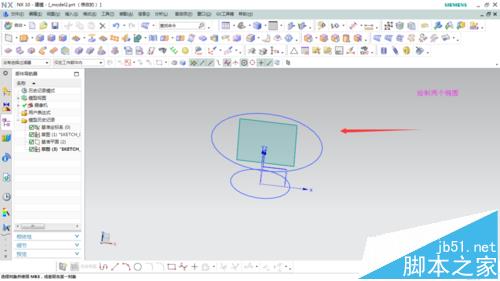

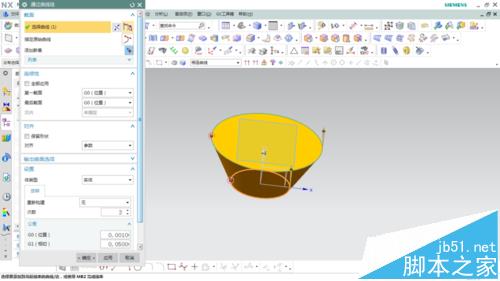

1、首先在不同层面上绘制大小两个椭圆，我这里尺寸也是随便给的，大概比例差不多就可以了。接着用通过曲线组来生成实体。

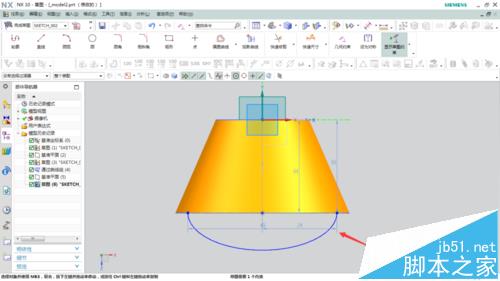

2、在前视基准面上再绘制一个椭圆，在象限点处绘制一条中心线，如图所示。这里椭圆可以是一个整圆，也可以是半圆，在UG NX软件中都可以旋转。

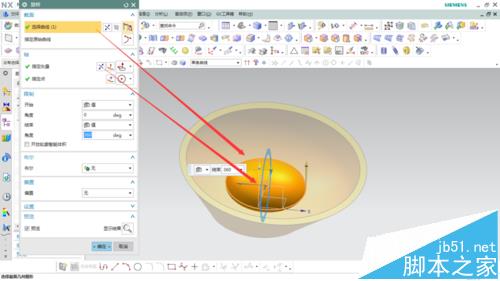

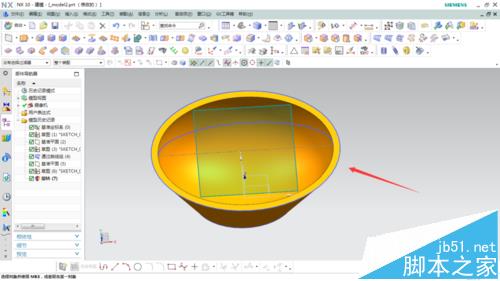

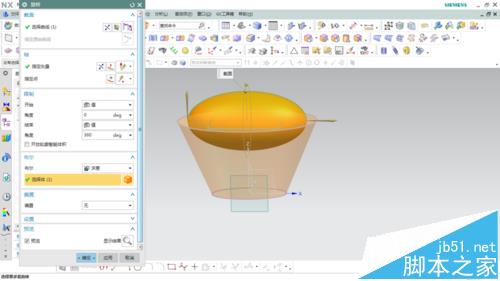

3、通过旋转求差生成金元宝的凹坑。然后在凹坑底部用同样的方法绘制椭圆旋转生成凸出部分。

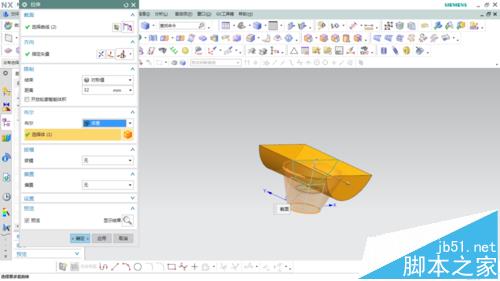

4、接着使用拉伸求差修剪掉金元宝凹槽部分，如图。接着使用倒圆角命令对周边进行倒圆角。

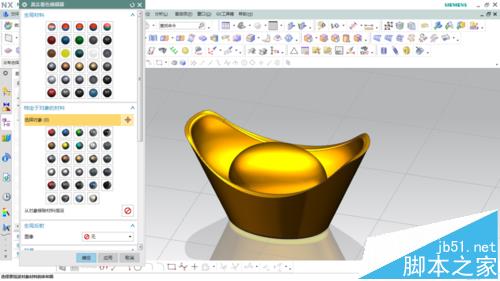

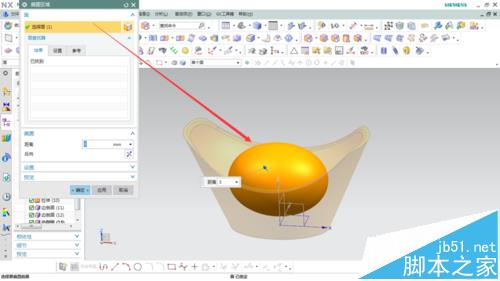

5、发现中间凸出部分有点小，使用偏置面命令对该椭圆向外偏置到合适区域。进入艺术外观显示如图。

注意事项：

注意所示旋转特征都是沿椭圆的中心旋转，旋转轴为中心线。
