UG中使用圆弧线段创建圆柱体的两种方法

UG NX软件中有直接生成圆柱实体的设计特征，也可以通过拉伸来生成圆柱。一般都是通过整圆截面线来完成，这里介绍的是仅以小段圆弧线来生成圆柱实体的技巧。

方法一：

1、首先直接插入圆弧命令，绘制一个四分之一的圆弧线段，选择中心点、半径、起点和终点角度。操作如图

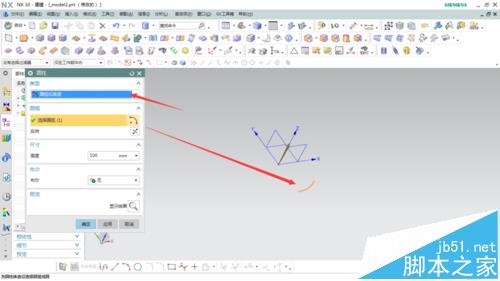

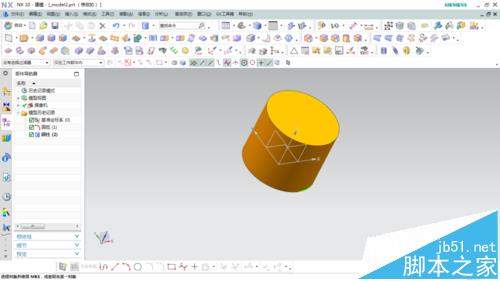

2、择插入/设计特征/圆柱，选择类型为圆弧和高度，选取圆弧线段，设置高度尺寸值，生成圆柱体。

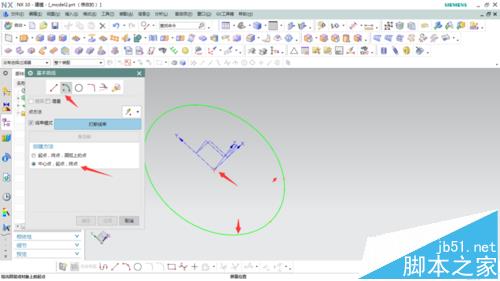

方法，可以插入圆弧命令，选择捕捉中心、起点、终点来补全圆弧，操作如图所示。

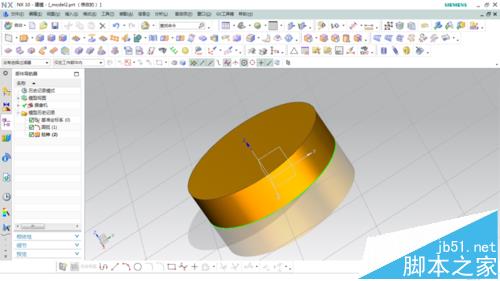

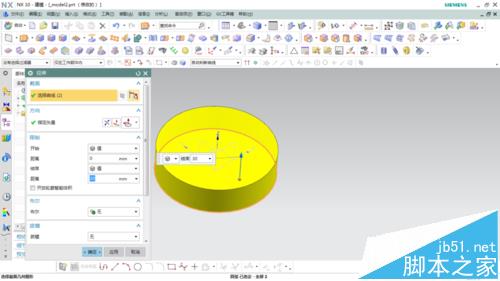

4、最后拉伸两条圆弧曲线，指定高度尺寸，生成实体圆柱，效果如图。

注意事项：

注意绘制圆弧捕捉有多种选项，需根据自己需要的选择。
