UG怎么使用组合投影命令?

在三维软件的建模特征中，投影曲线是很常用的一个功能，通常都是把曲线投影到曲面上，因为曲面上的点不容易计算，而在UG NX软件中有一个组合投影的功能，可以将不容易绘制的空间曲线通过投影的方式与其它形状的曲线结合。

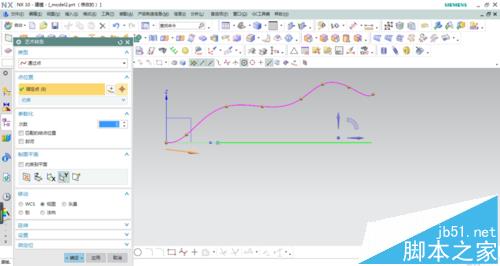

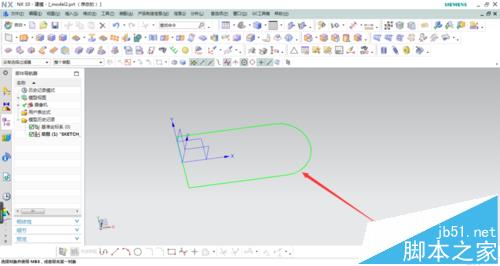

1、先在草图模块绘制一个平面投影截面曲线，然后在垂直坐标平面用样条曲线绘制一条成型线。

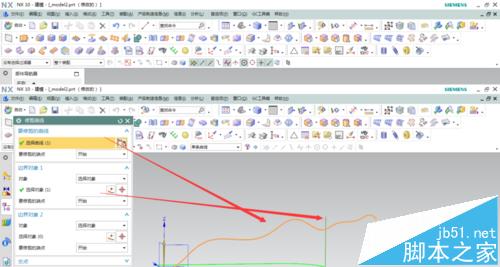

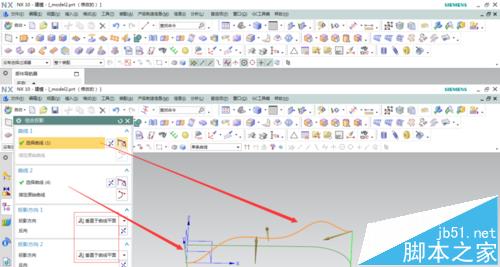

2、通过编辑/曲线中的修剪命令，对多余的线段进行修剪。选择插入/派生曲线/组合投影，按图中操作选择投影曲线。

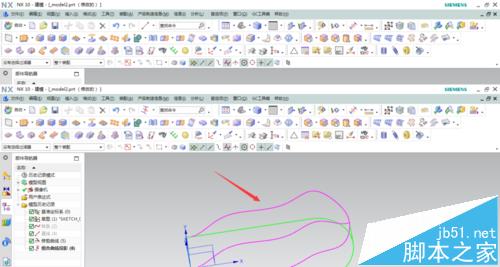

3、完成后将草图绘制的线投影到了样条线上，形成了一个封闭截面线。如图所示

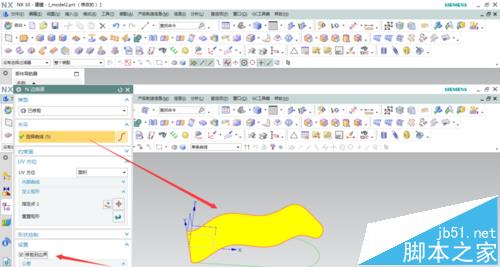

4、选择N边曲面，对封闭区域生成片体特征，选择修剪到边界，最后效果如图。

注意事项：

注意修剪曲线的方向性，需要选择好修剪起始还是终止。
