sketchup怎么绘制百度砖相框模型?

使用sketchup绘制仿百度砖相框。思路是先做出一面，另一面复制即可。

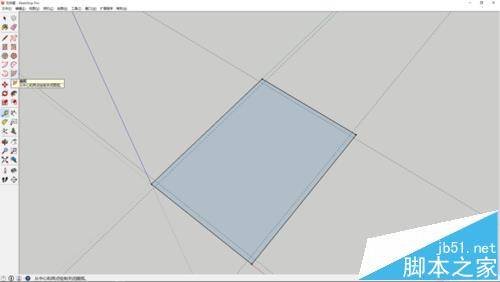

1、使用矩形工具绘制一个180*130mm的矩形，并用卷尺工具拉出参考线，为矩形作圆角做准备。

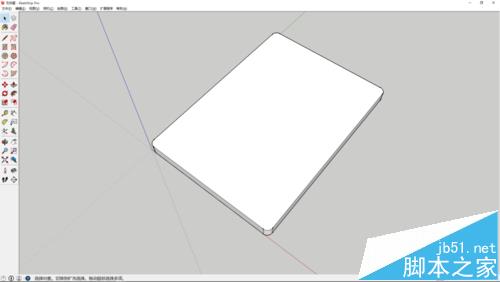

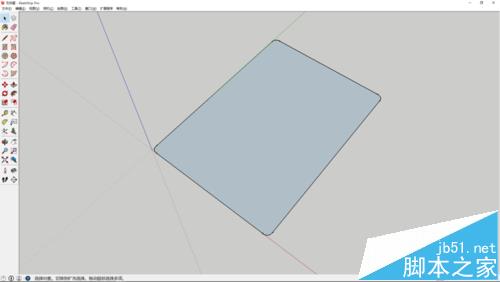

2、使用圆弧工具画出圆弧，并删除多余的角。并使用推拉工具推拉出10mm高。

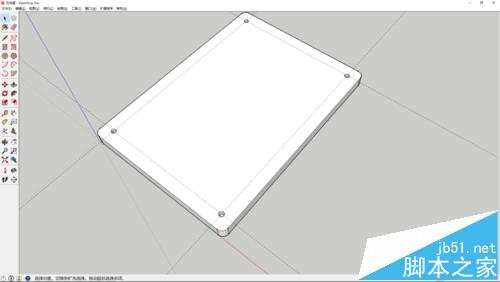

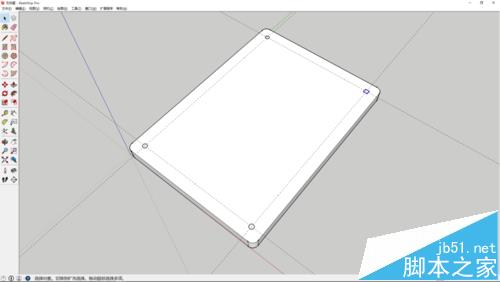

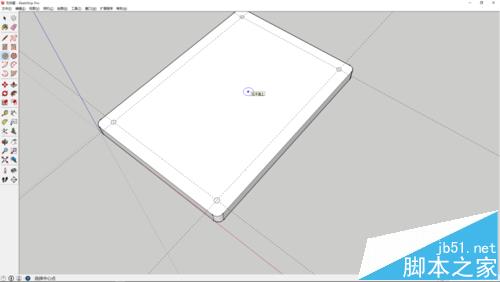

3、使用卷尺工具从四条边拉出四条距离边线10mm的参考线，以交点处为圆心绘制4个半径2mm的圆，并使用推拉工具将四个圆面向下推拉5mm。

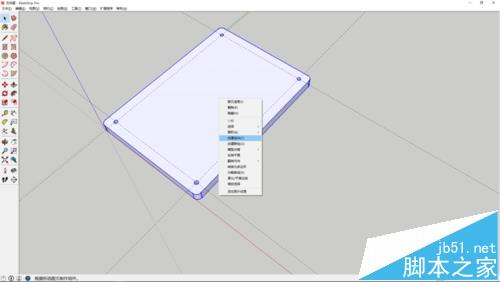

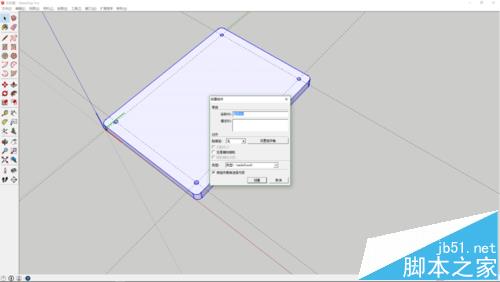

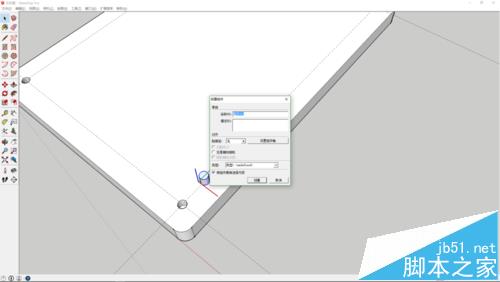

4、创建组件。

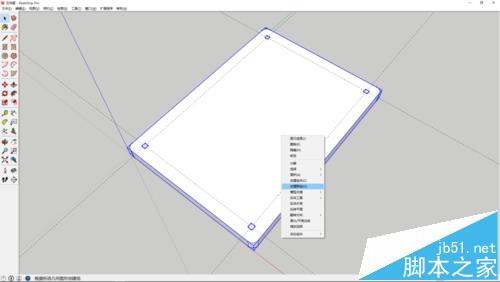

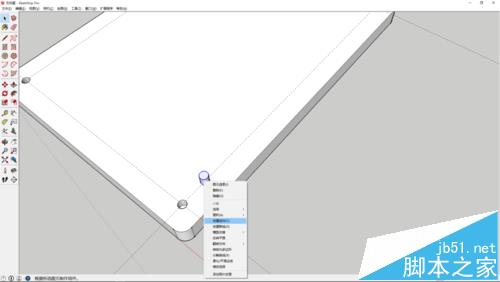

5、使用圆形工具和推拉工具绘制一个半径2mm，高5mm的圆柱，将圆柱创建组件，并放到4个洞中如图位置，全选创建群组。

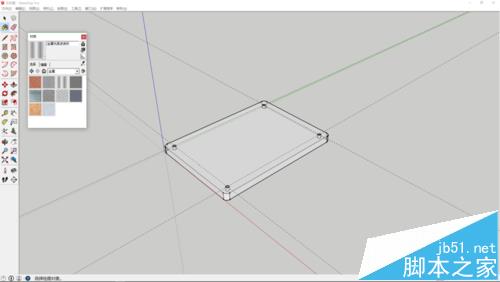

6、使用材质工具将面板用透明材质填充，4个圆柱使用金属材质填充（因为是磁石）。

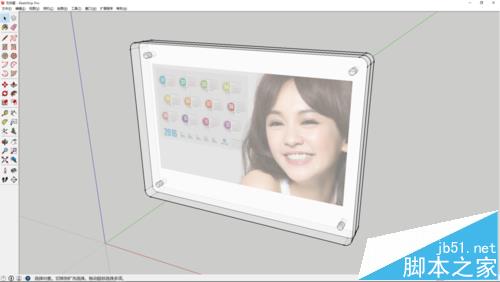

7、复制另一个面板，并放入一张图片。效果如图。

注意事项：

注意勤创建组件，便于编辑。
