UG怎么绘制空间圆弧?

在初学UG NX软件时，经常掌握不好空间圆弧的绘制，有时方向不对，平面经常变化，现在对软件比较熟练了，跟大家分享一下它的使用技巧。

1、新建一个模型文件，选择插入曲线中的圆弧命令，选择类型为从中心开始圆弧。

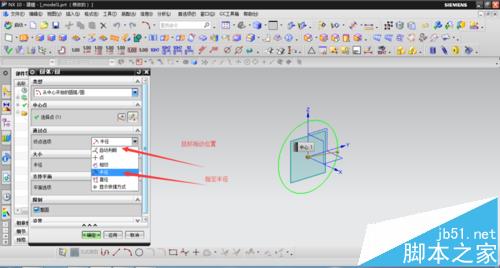

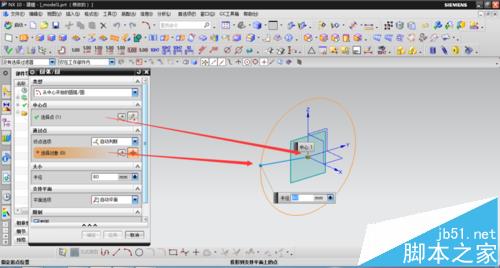

2、选择圆心点，当鼠标拖动时，圆会自动变化，将通过点改为半径，则变为半径指定，鼠标拖动不再变化。

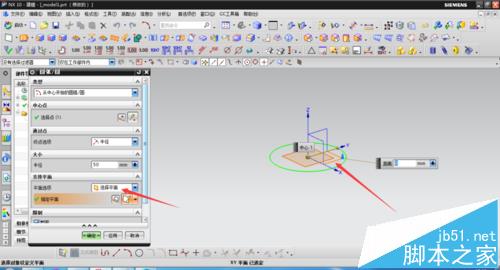

3、选择支持平面，可以锁定自己需要选择的平面，这样曲线就不只会在ＸＹ平面上。

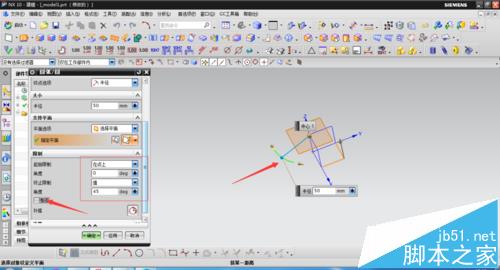

4、选择限制选项，去掉整圆选择，指定起始和终止角度即可完成任意圆弧线的绘制。操作如图。

注意事项：

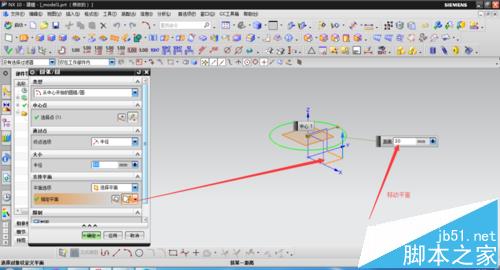

注意支持平面也可以偏移基准面。
