UG怎么使用空间曲线完成拔模?

在三维设计软件中，多数曲线都是在草图模块完成的。UG NX软件独特的空间曲线可以让我们方便、快速的完成曲线的绘制，而里面的派生曲线则更好的简化我们的工作。这篇经验介绍派生曲线的偏置运用技巧。

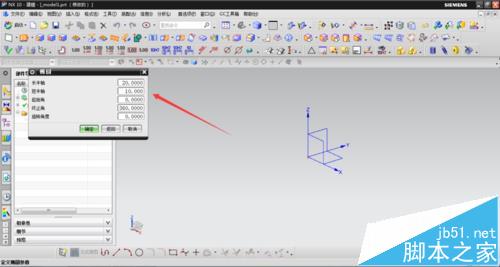

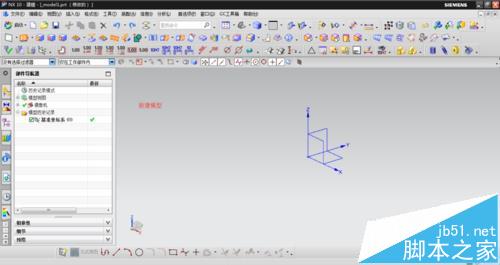

1、新建一个模型文件，点击插入/曲线/椭圆，选取中心点，设置椭圆相关尺寸。

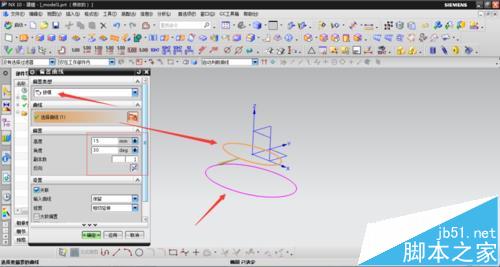

2、完成椭圆的绘制后，选择插入/派生曲线/偏置，选择曲线为拔模，设置拔模高度和角度，如图所示。

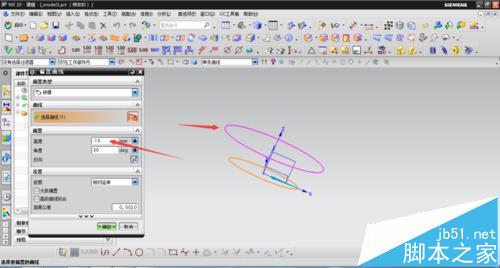

3、如果将高度设为负值，则方向相反。如果将拔模角度设为负值，曲线反向偏置。

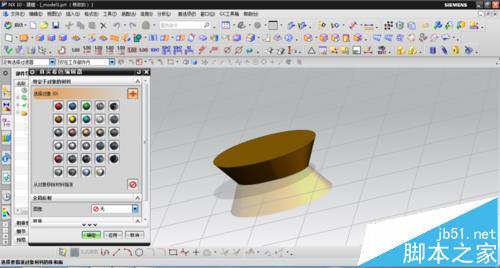

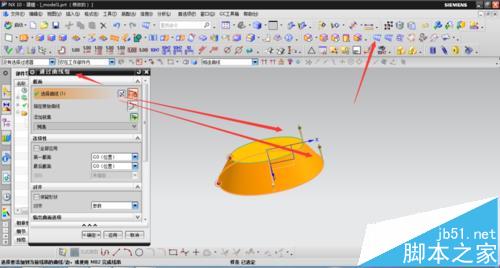

4、选择通过曲线组，选取两曲线，就可生成圆锥台。材料着色后如图。

注意事项：

注意通过曲线组需将方向调为一致。
