UG怎么使用样式扫掠的功能?

UG NX软件中的扫掠方法很多，使用不同方法可以创建出多种不同的特征形状。这里主要介绍的是在该软件中的样式扫掠的使用技巧。

1、选择插入/曲线/圆弧，设置为整圆，选择放置的平面，设定圆心和半径。

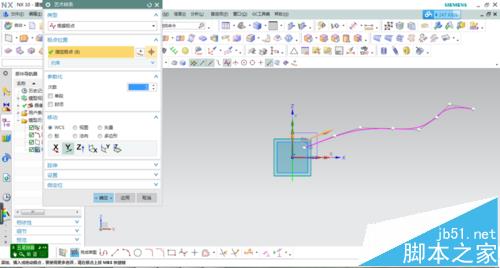

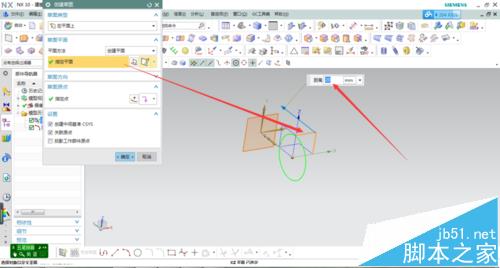

2、进入草图，选择与前面圆放置面垂直的基准面偏移20毫米，绘制一条样条曲线。

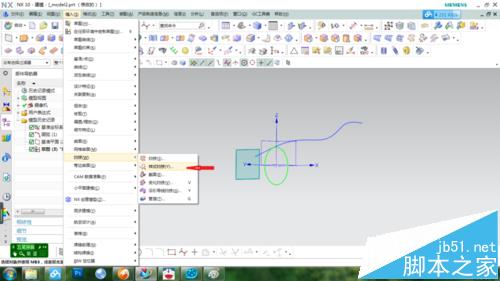

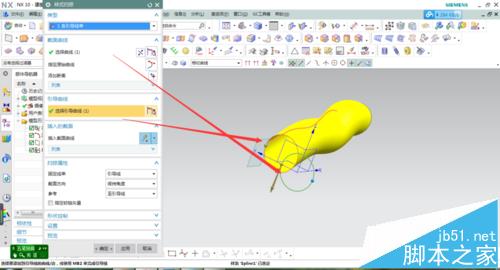

3、点击插入/扫掠/样式扫掠，选择圆为截面，样条线为引导线，生成样式扫掠特征。

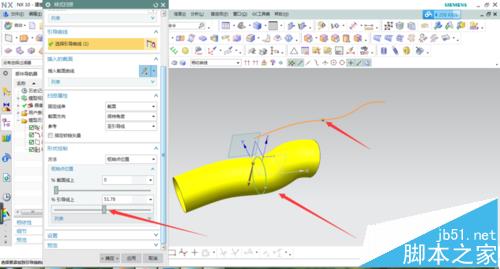

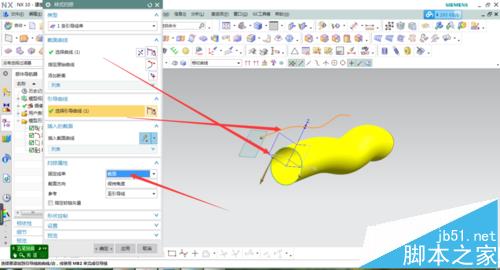

4、将固定线串调整为截面，则扫掠特征移动到截面圆曲线对齐。打开形状控制下拉框，移动截面线和引导线枢轴点位置，可以改变扫掠特征的位置和形状。如图所示

注意事项：

注意固定线串不同，枢轴点改变后的变化也不同。
