UG10怎么自定义制图系统默认的模板?

相信不少使用UG软件做设计的小伙伴在用NX11.0出图的进候，每一次进入到制图当中，都需要重新设置线型等，那可不可以用户自定义制图系统默认的模板呢？答案是肯定的，下面就跟小编学习一下如何自定义制图默认的模板。

一、UG11.0制图系统默认设置

1、先打开UG10.0，点文件－系统默认设置；（本例是基于NX10.0版本，其它版本一样操作）

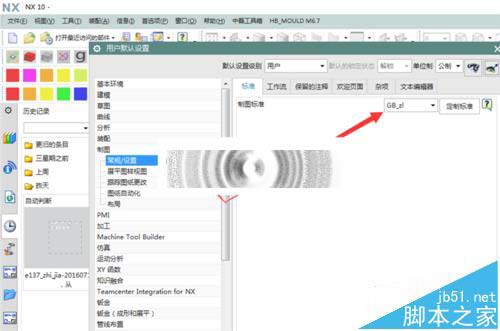

2、切换到制图下，如图，我用的模板是GB_ZL;

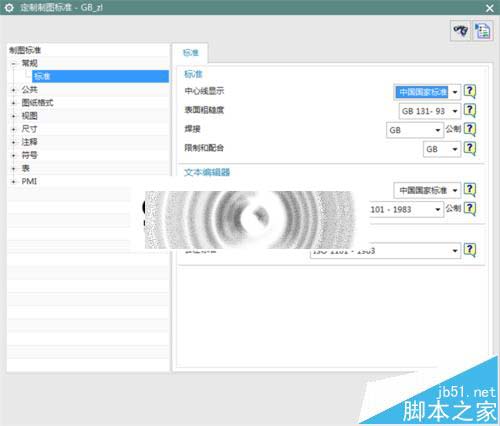

3、要定制制图模板就要进入定制标准；

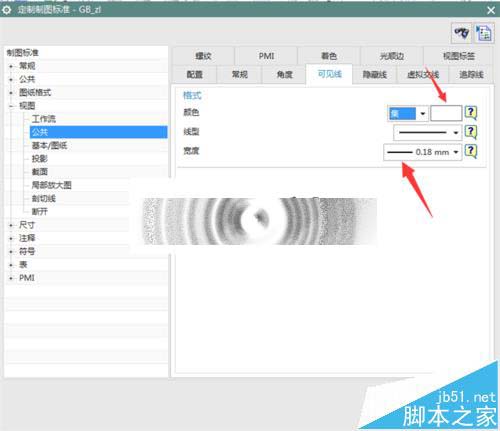

4、进入定制标准模板后，根据自己的需要对线型以及自己需要的进行设置，例如，找到你问题中的线型进行线宽设置，我一般是按0.18、白色进行操作；

5、在设置完标准后，记得另存为，以9SUG名称为例进行另存为；

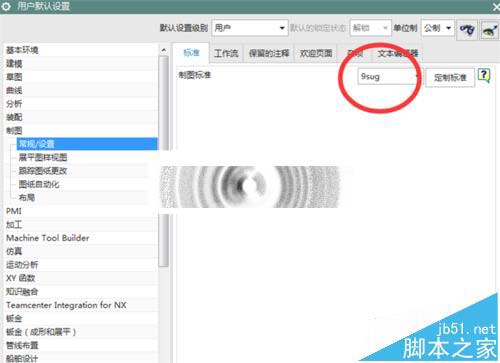

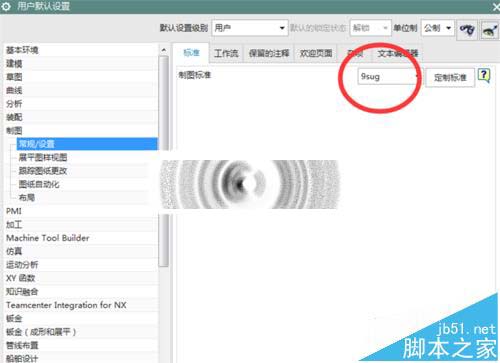

6、另存为9SUG制图标准后，返回的用户界面首选项制图开始界面，可以看到有刚定制的制图标准，点确定后退出用户系统默认设置；

二、加载NX10.0制图模板

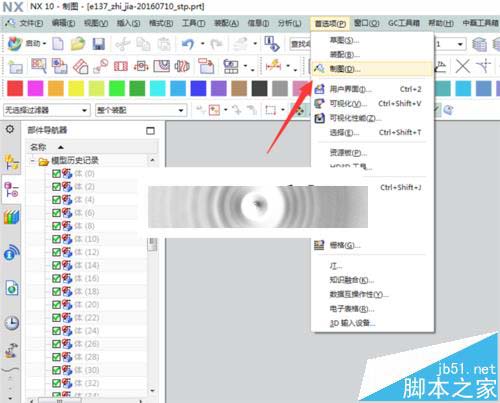

1、新建一个制图模板，先不要急于放添加视图，从首选项－制图进入；

2、点开继承－设置源－用户默认设置；

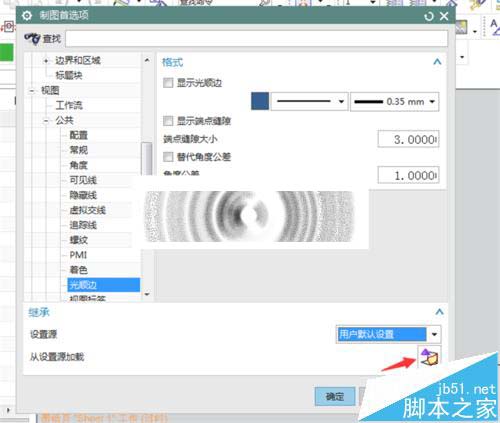

3、把设置源那切换到用户默认设置，然后点从设置源加载；

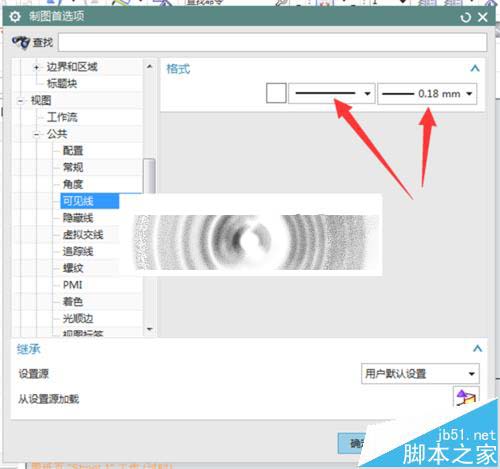

4、加载过设置源后，可以检验下我们刚才在系统用户默认设置中设置的可见线，如图设置成功；

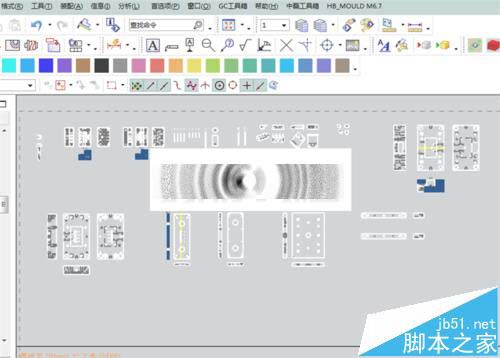

5、现才开始出图，可见线一般是直线、白色、宽度0.18，隐藏线可以设置灰色、虚线，出好的图如下；

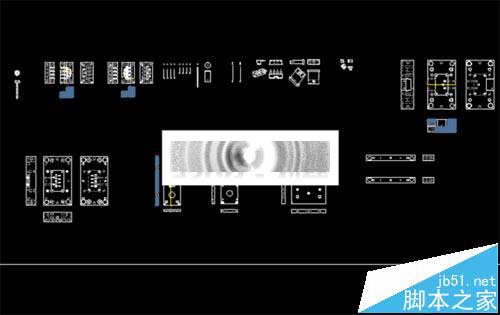

6、打开CAD，我们出的图如下，此时完全符号我们的要求；

7、通过此方法设置的制图模板，就是用户自定义制图模板，不需要每出图一次就设置一次。
