UG NX怎么绘制正弦规律曲线?

在我们的工作设计中，很多时候要用到数学运算。例如一条曲线的绘制，我们不可能去计算出每一个结点的坐标，这样就需要插入一些运算公式。这里介绍一下在UG NX软件中如何创建正弦规律曲线。

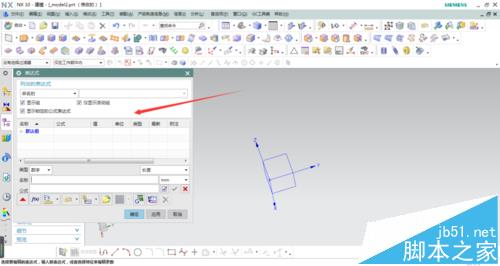

1、先打开软件，在工具下拉菜单中有一个表达式选项，打开该选项如图所示。在这里可以设置我们需要的参数表达式，这样在绘制图形时可以自动进行相应的运算。

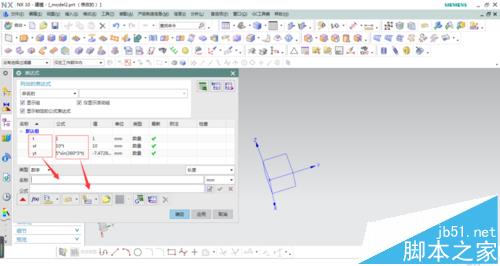

2、这里以正弦曲线为例，设置如图所示的名称的公式，产生的值是软件自动计算出来的结果。所有公式输入完成以后，选择确定退出表达式的设置。

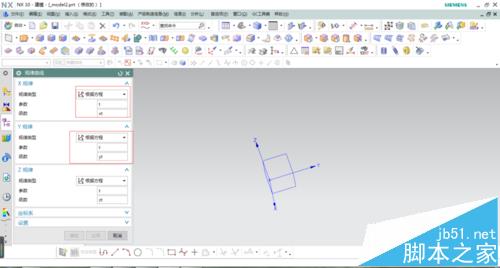

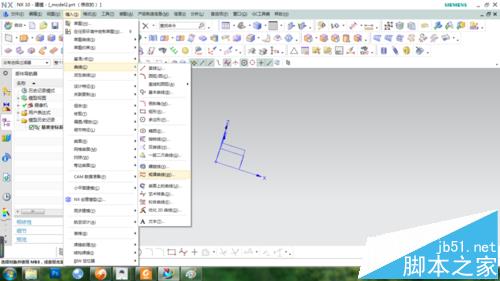

3、选择插入/曲线/规律曲线，软件弹出规律曲线对话框，如图所示，我们前面在表达式中设置了X、Y轴的公式计算，这里在X、Y规律中选择根据方程，选择相应的函数名称，也就是前面给的公式名称。

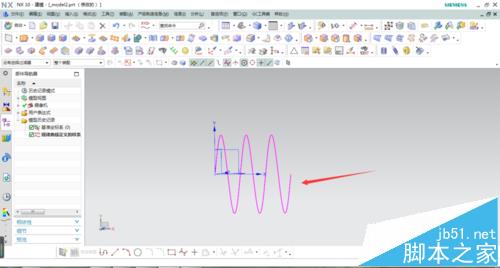

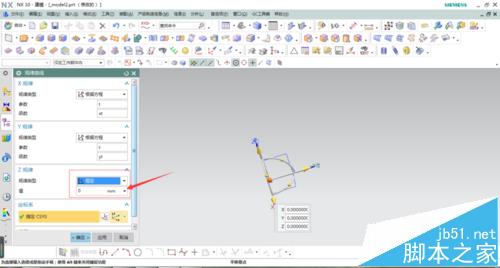

4、在Z轴规律中选择恒定，值为0，即为原点开始，下面选择我们创建规律曲线所要使用的坐标系。完成后确认正弦曲线如图所示。

注意事项：

注意要先创建好规律表达式，再才能生成曲线。
