UG10.0图纸不能转CAD的dwg/dxf格式该怎么办?

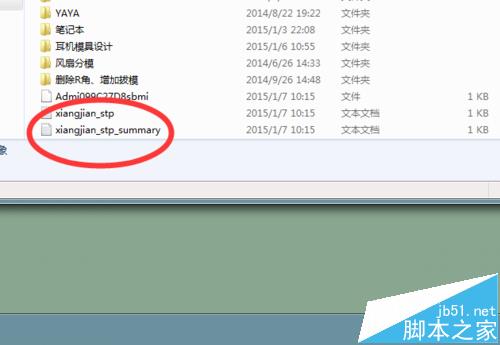

很多设计网友在询问关于UG10.0正式版不能转出CAD图档问题，经过研究，现分享下关于不能转出DWG/DXF格式的CAD图解决技巧，欢迎学习。下图为图形转换时的数据显示！

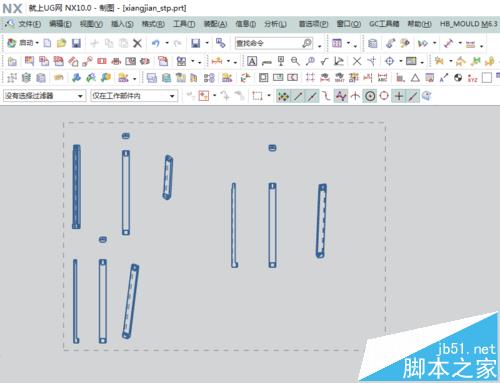

1、常规情况下，我们在制作完零件的二维图纸后，先执行保存；

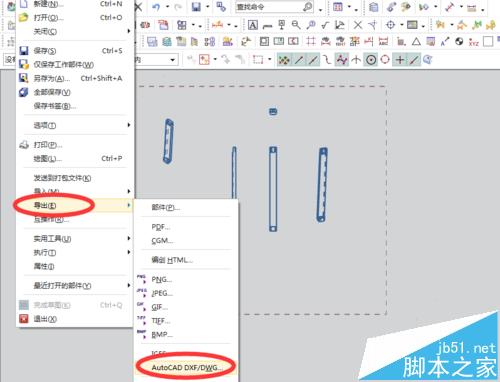

2、很多设计师都是在UG中设计好视角，然后到CAD中进行编辑；这时就需要为其执行导出－AUTOCAD DWG/DXF格式；

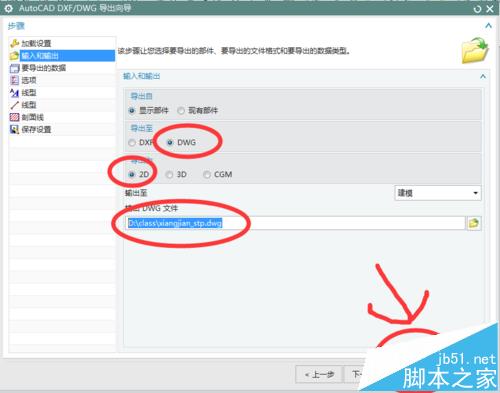

3、默认情况下，我们习惯在出现如下图的设置界面后，直接对其进行完成操作！

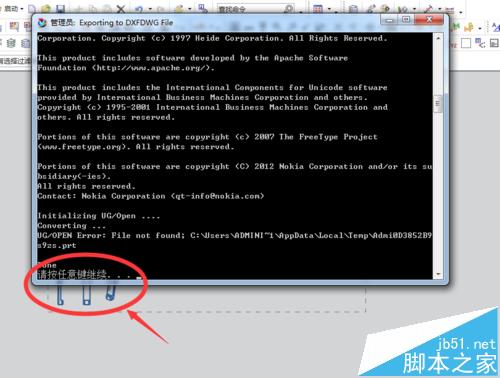

4、在弹出的转换AUTOCAD DWG/DXF格式时，如果出现点任意键结束的文字提示；那转出的CAD图如图2，就没有转换成功。

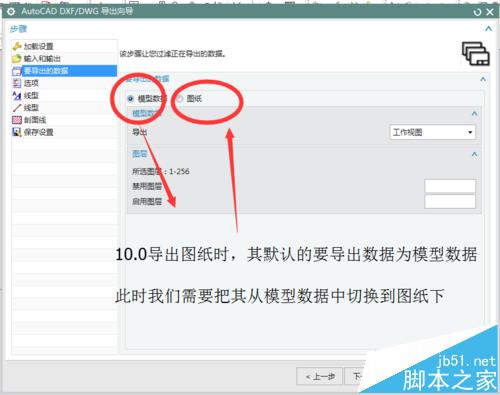

5、在导出CAD图纸的时候，很多时候不能成功还有一个重要的原因是：在导出数据选项中，默认的是模型数据，而应当把其切换到图纸选项中！

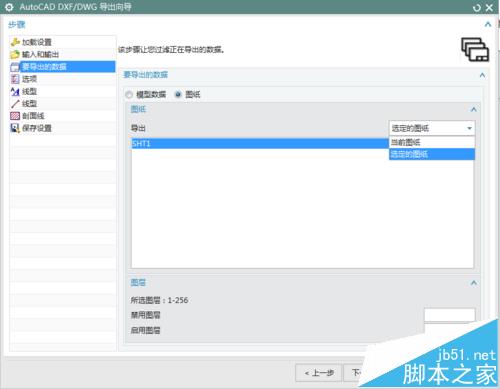

6、在图纸选项一栏，其默认的样式如下图：在此步设置完成后，就可以了！
