UG10.0图纸怎么转换为STP格式?

为便于不同的设计软件打开UG图档，需要把图档转换成各种软件都能打开的通用格式，如：STP档，STP是一种实体格式，是工业设计软件都可以打开的格式。用UG导入与导出STP档技巧，工作中，经常会收到不同客户发来的图档，因每个人用的设计软件不同，学会导出与导入STP档是必须的工作技巧之一。

一、STP导入技巧

1、进入到开始中，点UG启动快捷式；

2、空白模档下，UG软件的显示样式；

3、新建零件模板，没有模型窗口不能导入STP文档；

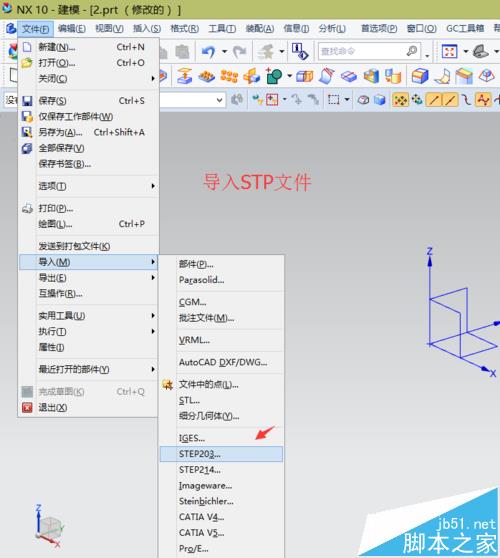

4、依次单击文件－导入-STP；

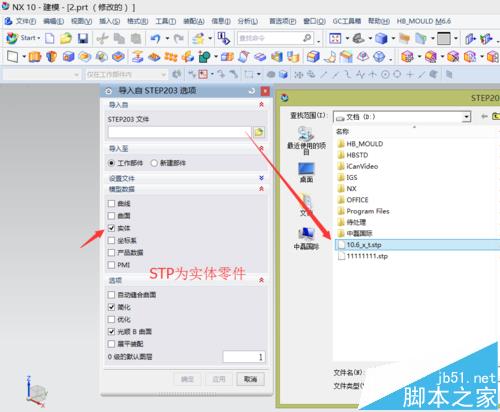

5、在下图的STP对话框中，按图中的设置进行参数选择；

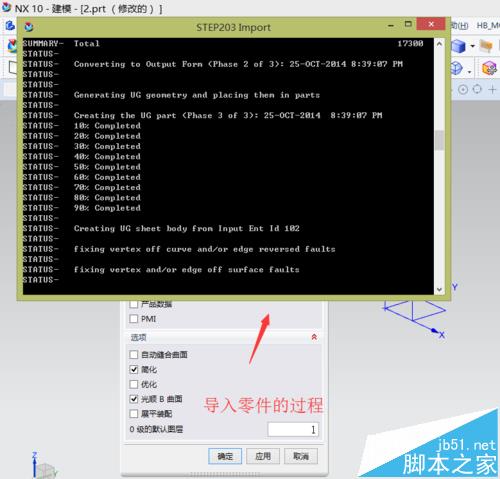

6、执行导入STP图档过程中，会看到数据转换的过程；

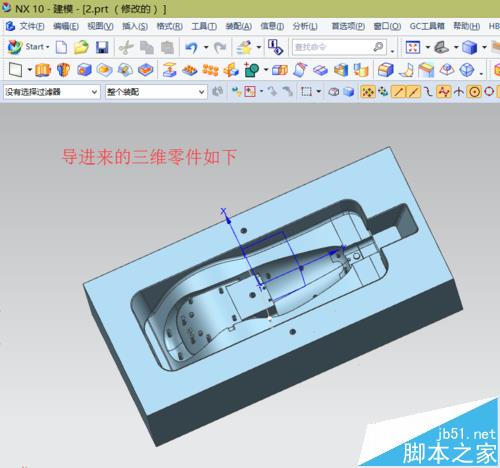

7、转换完成后，导进来的3D图形如下所示：

二、STP文件的导出

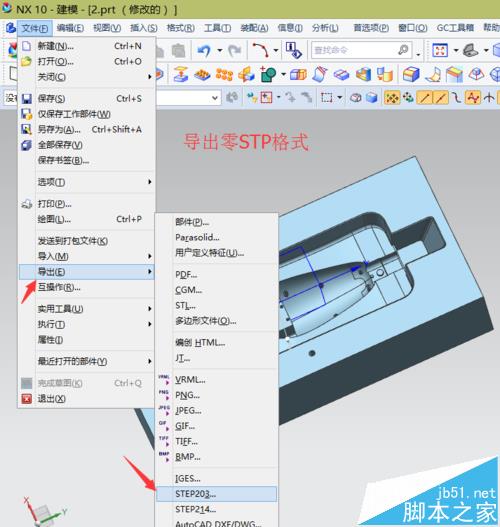

1、依次选择文件-导出-STP格式，如下图：

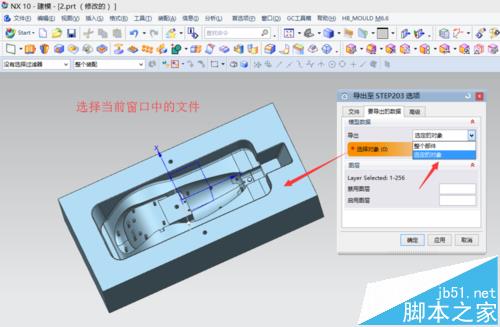

2、在导出对话框中选择选择零件，如下图：

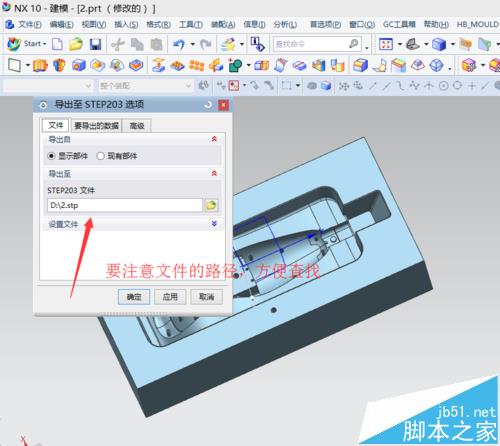

3、选择完零件后，切换到文件下，此时要选择路径，如果记不住路么，等下就找不到零件的所在位置；

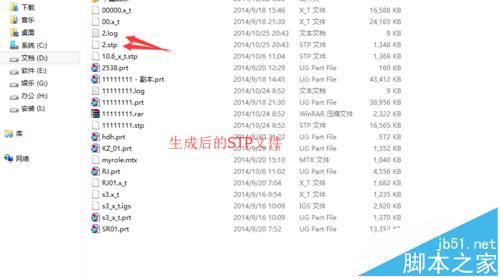

4、文件在导出完成后，打开刚才导出的文件夹，其会有两个STP文件，一个是实体零件，一个是转出日志记录文件，如下图，到此本经验讲解完成。
