ug图纸怎么标注公差?ug标注尺寸公差的教程

软件中要设置的公差有几种，下面为大家介绍一下。

一、建模公差。

这相对来说就是软件的公差了。在建模过程中设定这一参数影响到模型的精细及布尔运算的结果（有时进行面尔运算时出错就要考虑下是不是公差的问题了）。在导入不同格式的图档时要根据需要设定合适的公差，这样导入的图档才不会在之后的建模过程中产生错误。

二、工程制图公差。

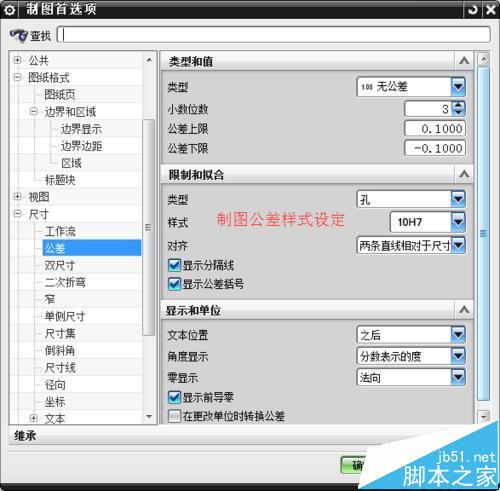

1、这是工程制图最常用也必不可少的元素之一。在软件的首选项中进入制图首选项，这里是为整个图纸的各种元素进行设置的菜单选项。公差选项也在其中。

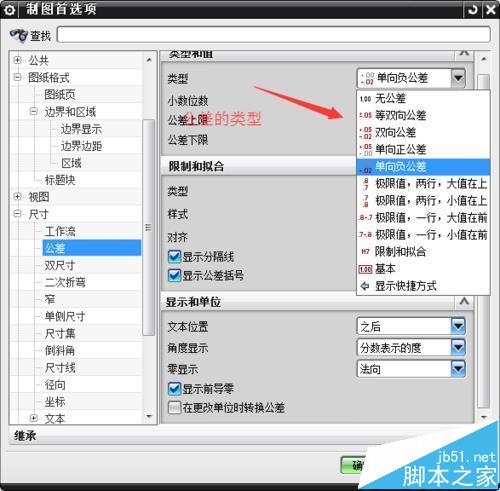

2、公差选项的设定。在这里面设定的公差是为全局公差，所以大家设定时要选制图中最多用到的样式。

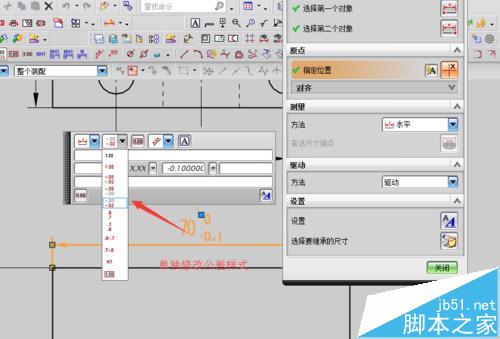

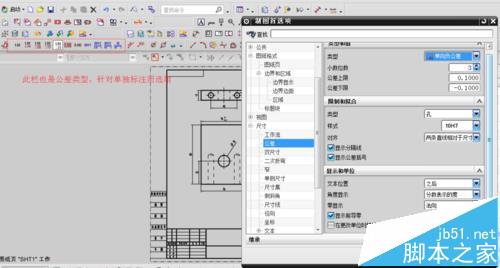

3、单独公差的设定。当制图中有公差与全局公差不一时，可以从工具条中直接选用各种样式的公差来使用。

4、添加公差的方法。当标注尺寸完成后想要在原标注上加上公差可以双击该标注，在出现的属性栏内进行修改。

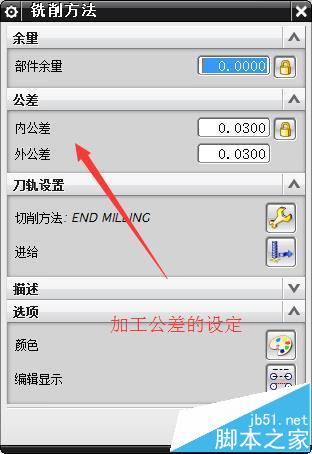

5、加工公差。这公差的设定会在每一个加工方法中出现，设定公差的大小相当于加工的精细程度。一般粗加工0.05 精加工是0.01或者更小 特别是曲面加工的时候 公差一定要改到0.01以下。但这数值是不确定的，要根据机床自身的情况而设定。
