ug6.0怎么给零件开粗? ug6.0开粗技巧

一般来讲，UG开粗优先使用跟随部件，但是此方式跳刀多，' B9 I1 i J4 l& A! P6 x4 {, T8 u* U" [7 U. H5 g刀路看起来实在扎眼。不过利用干涉面可以很好解决这个问题。

一、设置干涉面的刀路

1、首页是要设置干涉面的刀路。如：干涉面距离毛坯一个刀半径左右,高度略高于一个刀底R值

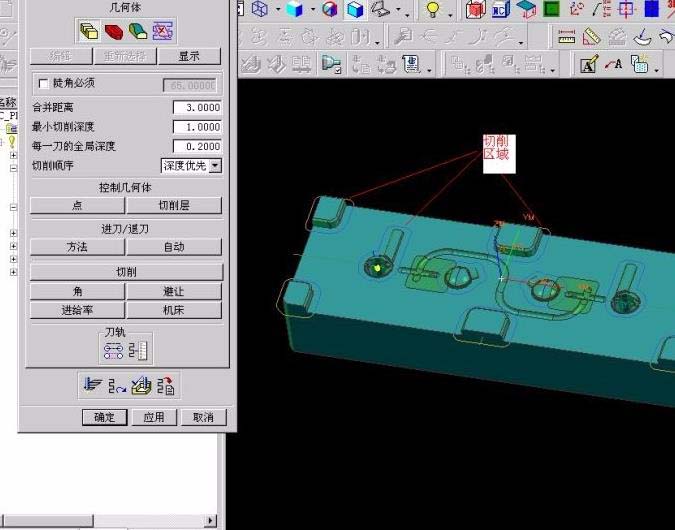

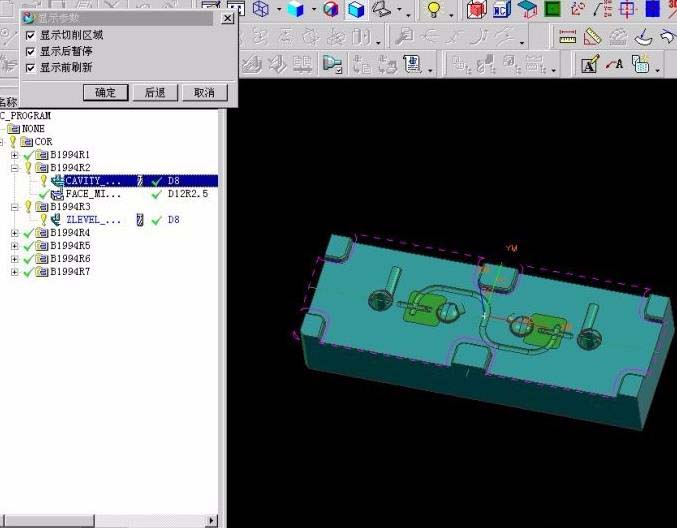

二、刀路计算的切削区域

1、大家想想看，如果在等高刀路中，若切削区域之间还有残料相连，可能会发生什么后果?当然此例用等高做中加工更合理。

2、关于单向铣和双向铣，一般用在精加工。特别是光平面时。此方式效果要好于跟随外围和跟随部件。

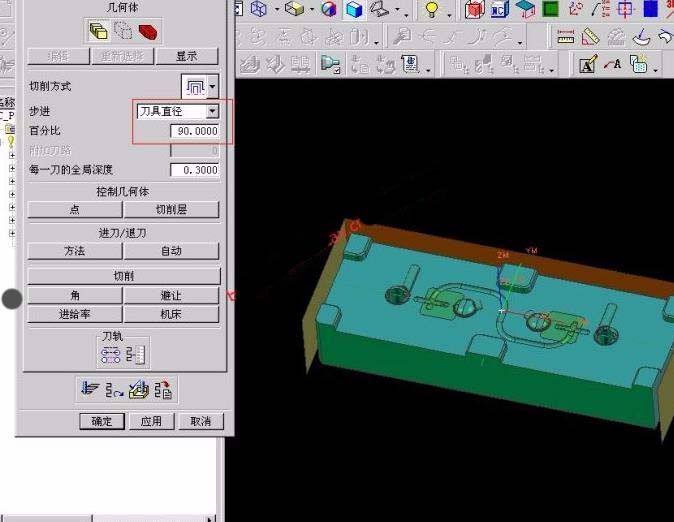

三、切削步距的确定

1、UG的切削步距用刀径的百分比与其他软件有所不同。UG是按有效刀径的百分比来计算的。所谓有效百分比对于：

飞刀 =D-2R

平刀球刀 =D，因此确定百分比值时可按以下原则：

飞刀 90%--100%

平刀 65%--80%

球刀 30%以下。

刀径越大，百分比值越大。
