UG怎么绘制滚花零件模型?

 有些零件表面需要滚花，但初学者往往不知道该如何去做，这次小编教你如何用UG做出滚花效果。

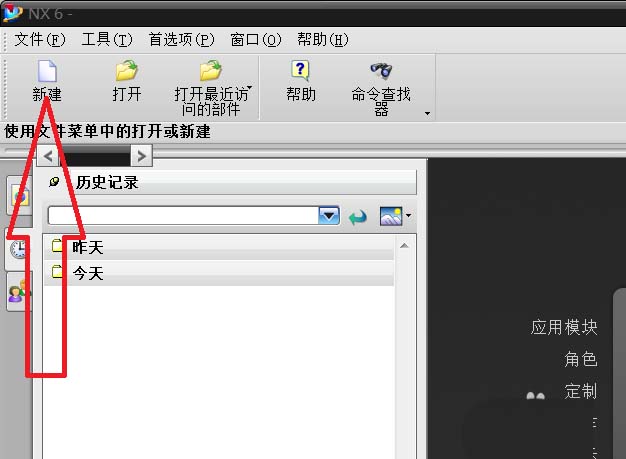

1、打开UG软件，点击新建

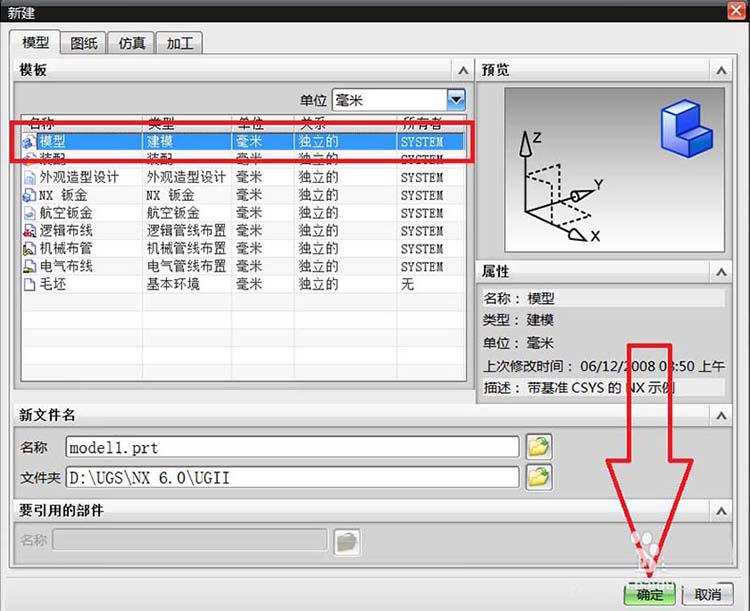

2、选择模型后点击确定

3、小编绘制了一个调节螺母，调节螺母表面是需要滚花的，接下来小编就图文详细介绍

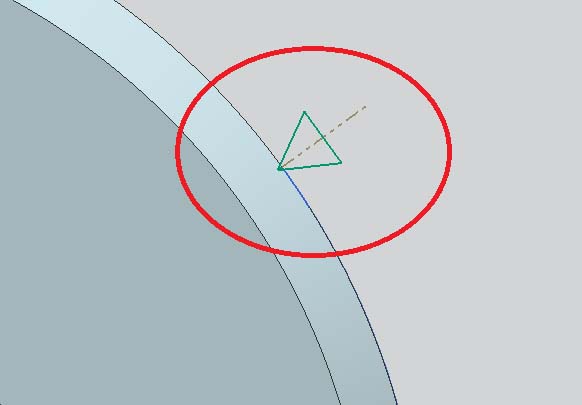

4、绘制一个三角形，使其一个角深入表面一点点，如果现在还不太明白我说的，没关系，继续往下看就会明白了。这个三角形是用来做扫掠命令的轮廓草图

5、绘制一条紧贴滚花面的螺旋线，这条螺旋线是用来做扫掠命令的路径

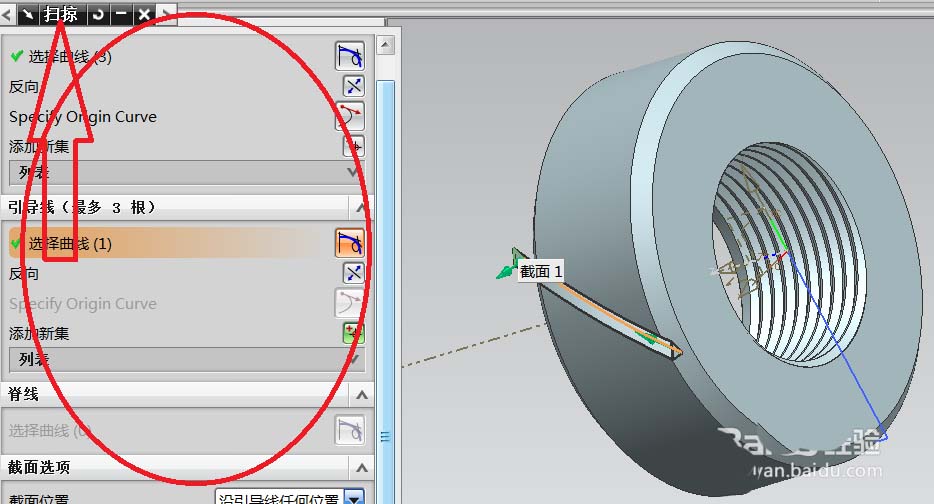

6、使用扫掠命令做出如图所示的扫掠零件

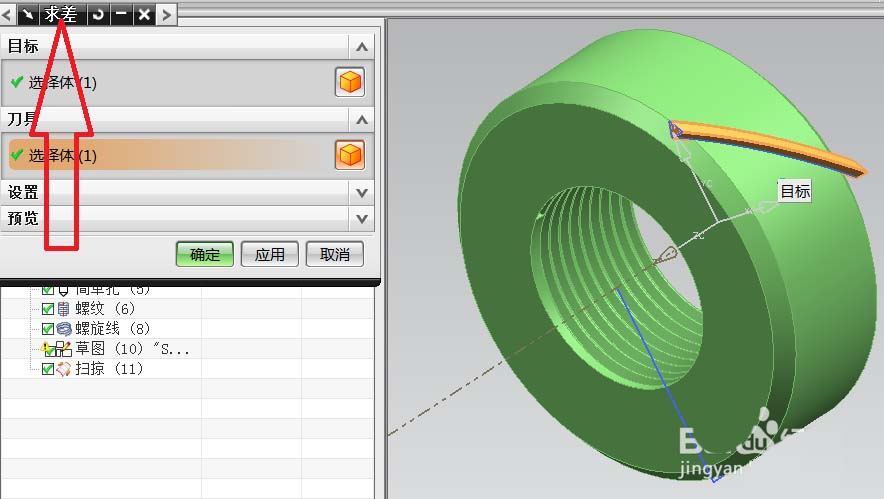

7、把调节螺母毛胚和刚才做的扫掠零件 使用布尔操作中求差，求差后毛胚表面生成一个细长的V型面（其实就是三角形的角在滚花表面沿螺旋线切出来的痕迹）

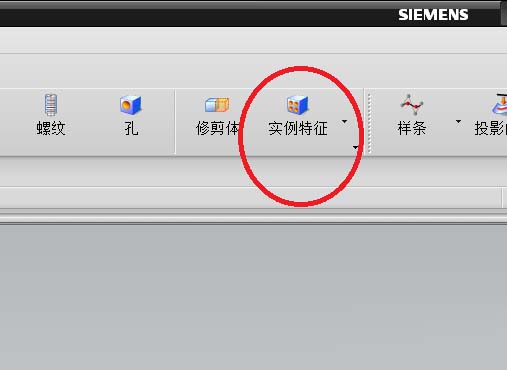

8、然后就是要把这个痕迹（V型面）阵列，点击实例特征命令

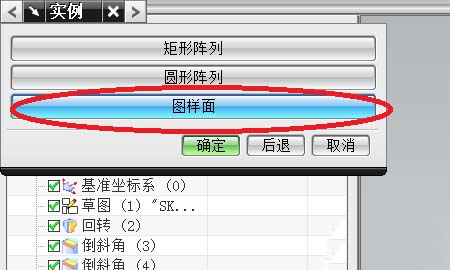

9、在弹出窗口中 选择图样面

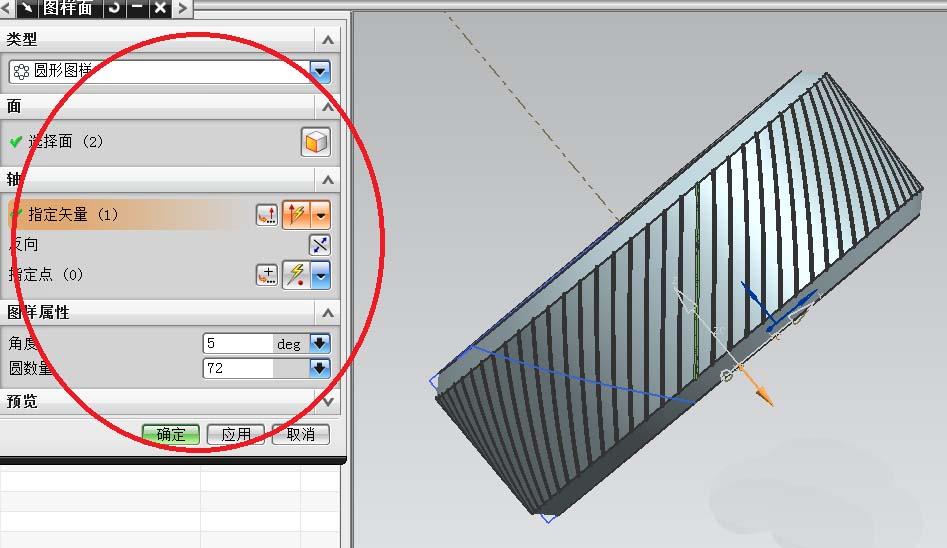

10、然后在弹出窗口中填好一系列信息，可以看到小编填的数据面，选中那个V型面，它是有两个面组成的轴，选择中心轴。小编把角度设置的是5°，72个刚好是360°。完成后的效果如图所示。这样就完成一半了

11、接下来就是重复上述步骤，只不过再做螺旋线时把方向改一下，原来是右旋，再做的时候改成左旋。

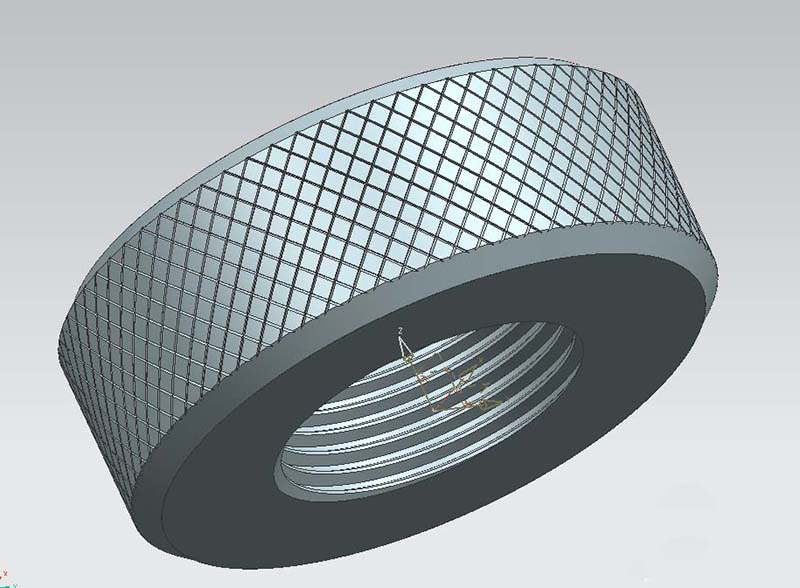

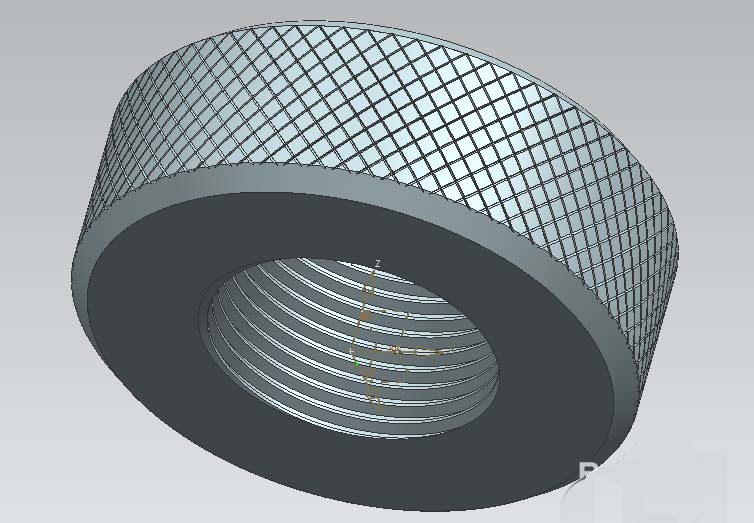

12、完成后的效果
