Ansys设置曲线图坐标轴名称以及背景色?

有些朋友由于论文或者PPT需要，想从Ansys中分析后的变形图直接截图然后放到Word中使用，可是Ansys中的背景色是黑色的导致截图到Word中不协调或者后处理中绘制的曲线图坐标轴名称需要改变，该怎么办呢？所以在此需要介绍一下如何改变Ansys窗口背景颜色以及设置曲线图的坐标轴名称。

1、先打开Ansys界面，对某一结构分析完之后其变形图如图所示，窗口默认背景色是黑色的

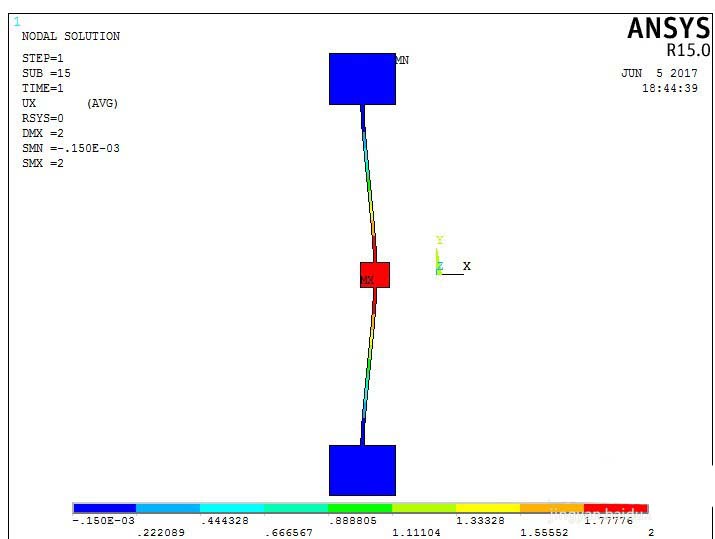

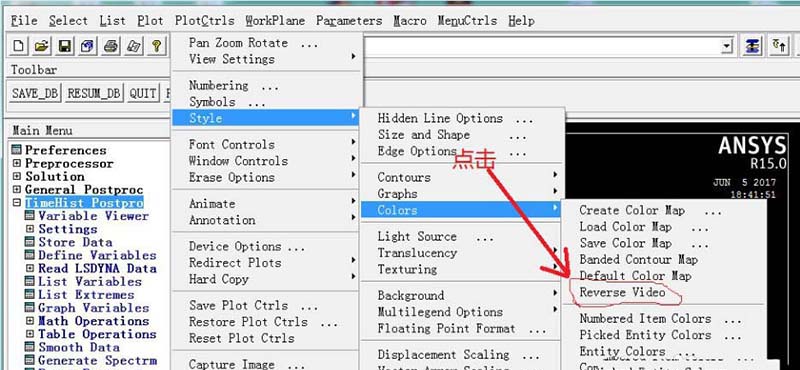

2、依次将鼠标移动到PlotCtrs-Style-Colors-Reverse Video,然后点击Reverse Video，可以看到窗口背景已经由原来的黑色变为白色背景颜色了，如下图

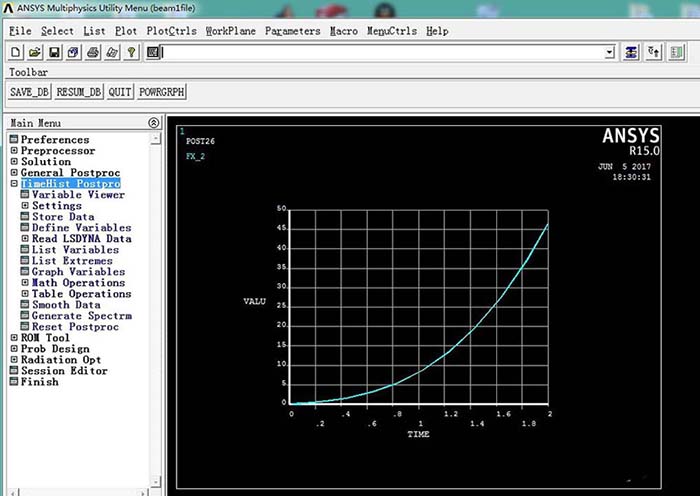

3、接下来在后处理中绘制该结构的力-变形曲线，Ansys默认的坐标标签名称为，X-TIME，Y-VALUE，如图所示

4、接下来，因为绘制的是力-变形关系曲线，所以要改变曲线图的X、Y坐标轴的标签，使其坐标轴名称分别变为X-位移，Y-力，也就是表示X轴代表位移，Y轴代表所施加的力

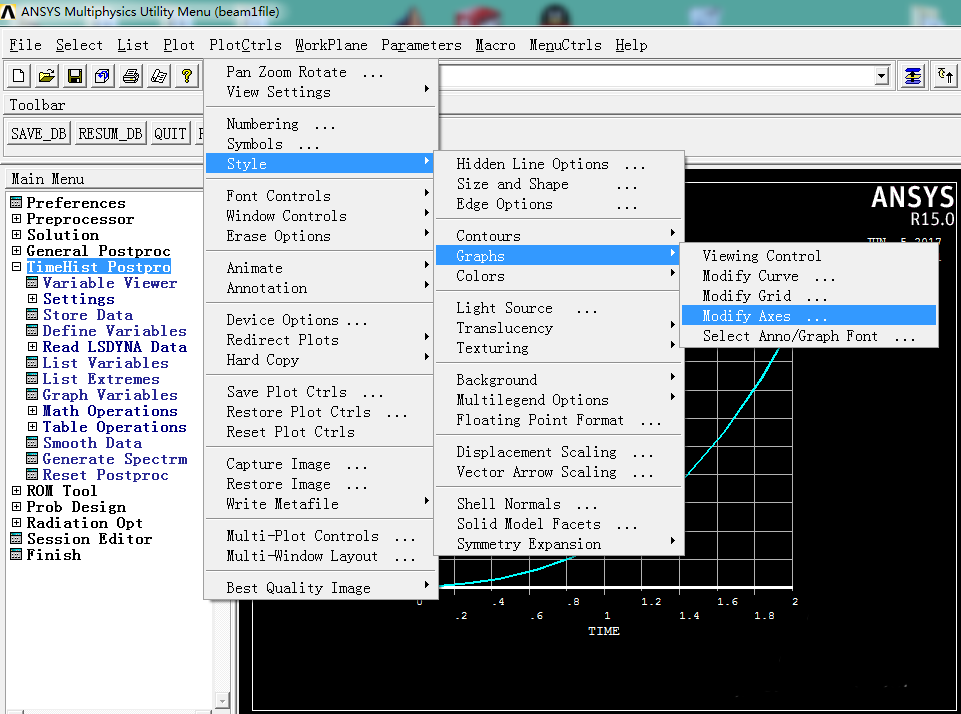

5、我们像改变背景色一样依次将鼠标移动到PlotCtrs-Style-Graphs-Modify Axes...,然后点击鼠标左键，如图

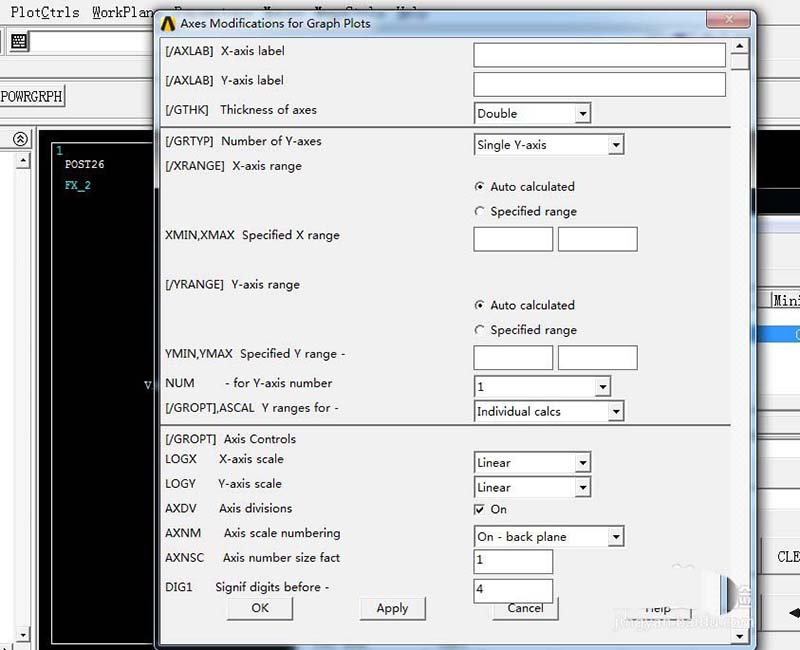

6、接着会弹出坐标轴设置对话框界面如图，需要在这里面设置

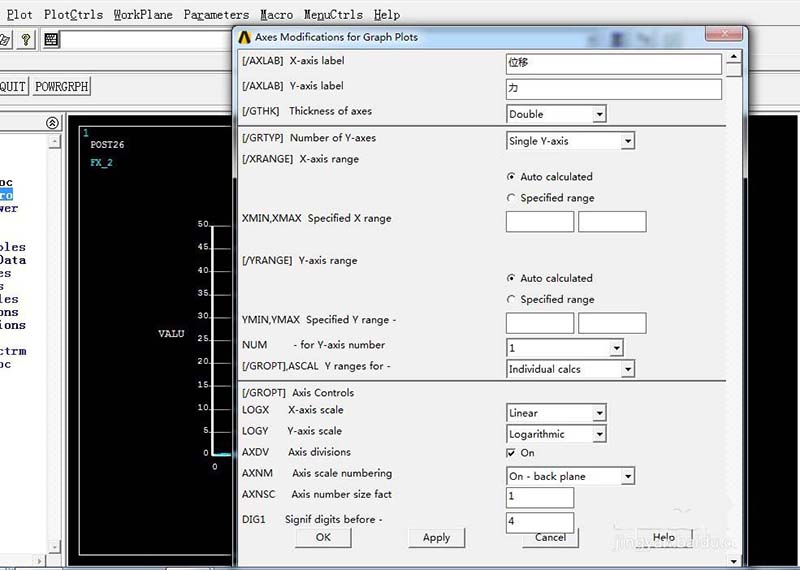

7、在[/AXLAB] X-axis label左边的框里填写你所像要显示的X轴坐标名称，这里填写为“位移”，同样在[/AXLAB] Y-axis label左边的框里填写你所像要显示的Y轴坐标名称，这里填写为“力”，填写好名称后，点击左下角的“OK”按钮即可，如图

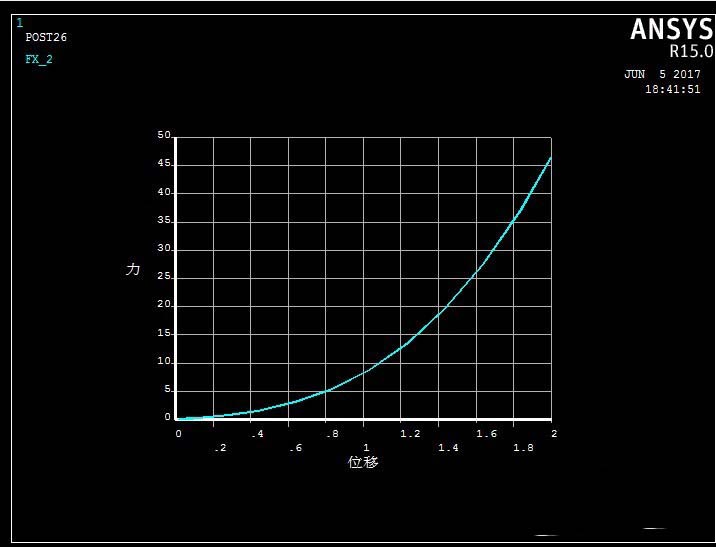

8、设置完毕！在重新画一下之前的图形就可以看到坐标名称已经改变了，如下图，是不是好兴奋啊!

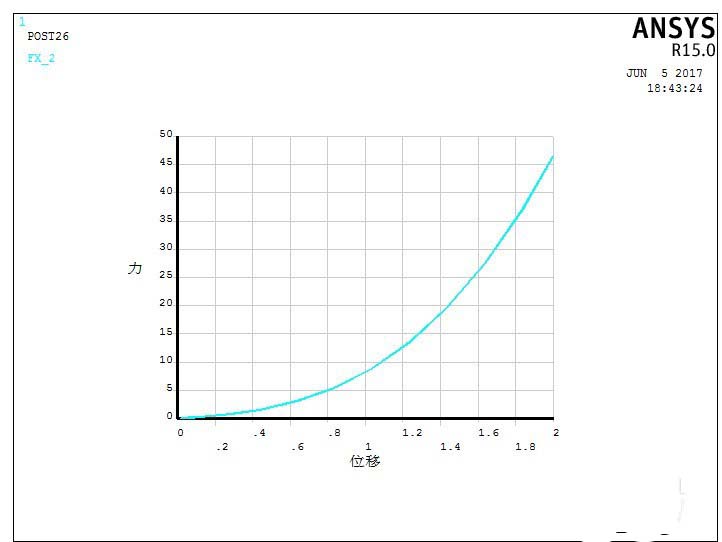

9、当然如果需要改变曲线图的背景色的话还是参考上面1、2步骤就可以啦，效果如下图，现在可以直接截图放到Word或者PPt里面啦！
