UG怎么将圆环拉伸成圆柱体?

ug建立三维模型很简单，ug中也有很多命令，今天我们就来看看ug拉伸命令的使用方法。

1、打开UG,此时进入如下界面。按照箭头所示点击“新建”按钮，弹出第对话框

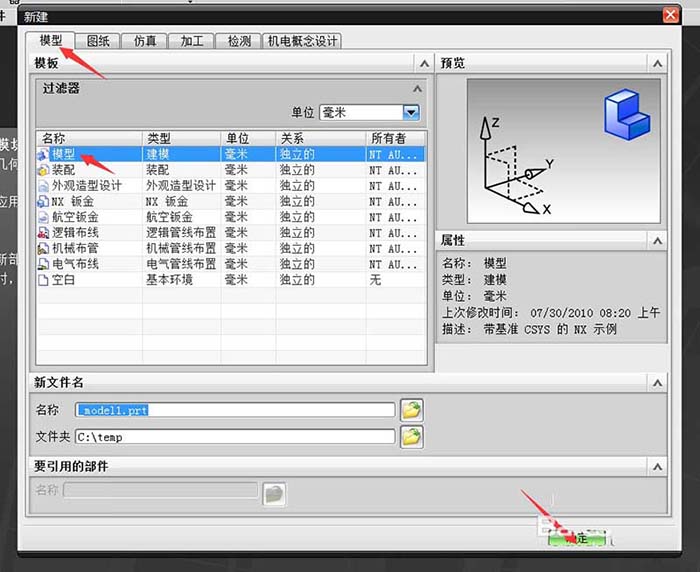

2、如下图所示，选中模型标签下的模型选项，此时变为蓝色，其它默认，然后单击确定，进入绘图主界面

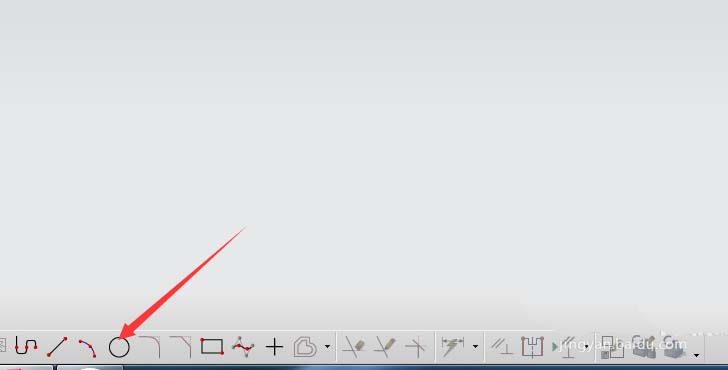

3、进入绘图界面后，底部是草绘命令，如下箭头所示，选中圆命令后会出现绘图基准面。

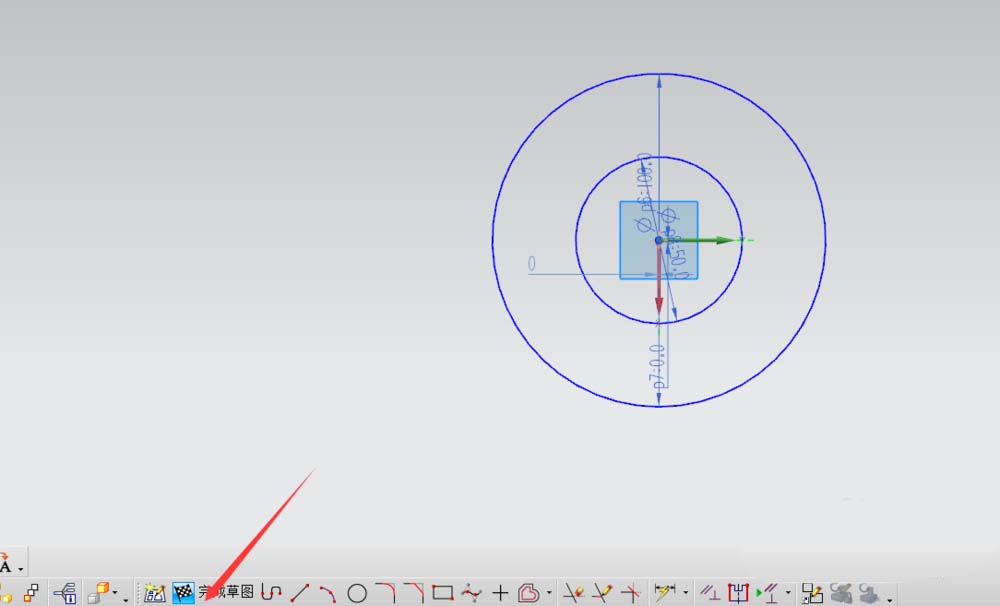

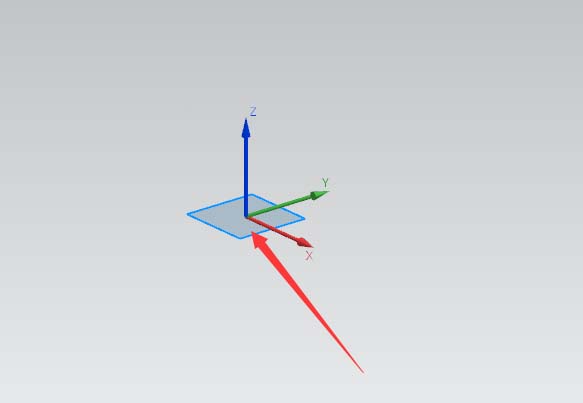

4、单击选中绘图基准面，按住鼠标左键不松将基准面旋转到基本与屏幕平行，然后按F8，基准面自动与屏幕平齐，然后将鼠标在基准平面任意一点单击，调整鼠标位置即可调整圆的大小。最后单击松开，圆已画好。也可通过双击尺寸调整圆的直径。然后按照第二张图见图所示单击完成草绘。

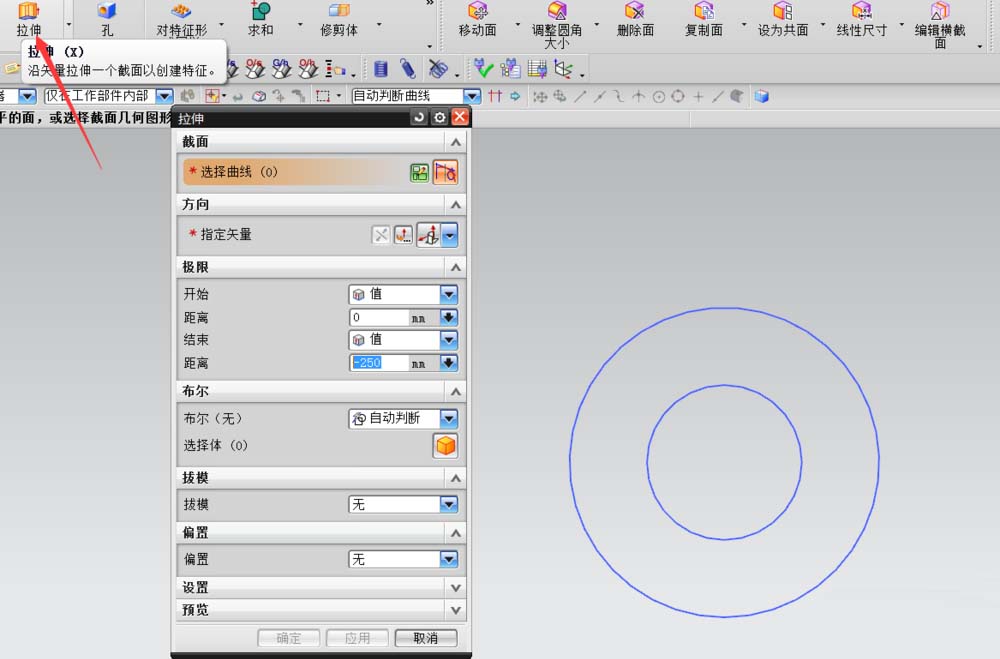

5、如下图所示，选中草图，然后单击拉伸命令，弹出拉伸对话框，在里面可以调整被拉伸物体的长度。

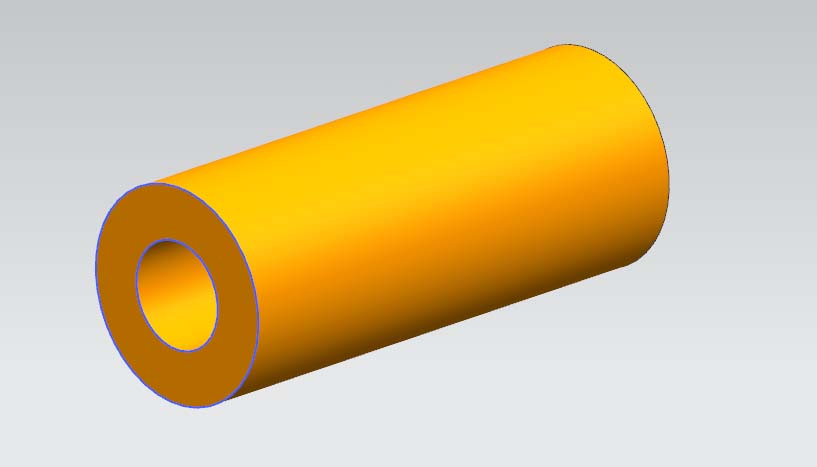

6、点击确定，草图变为黄色，然后鼠标左键单击选中实体不松开并拖动鼠标旋转至下图位置松开，可以看到已成功完成拉伸。

以上就是ug命令的使用方法，拉伸命令可以快速的建立三维模型，请继续关注武林网。
