UG怎么使用边倒圆角命令?

UG中绘制了长方体想要将长方体的边角做成倒圆角效果，该怎么制作呢？下面我们就来看看详细的教程。

1、首先打开UG软件，进入建模功能区，如下图所示。

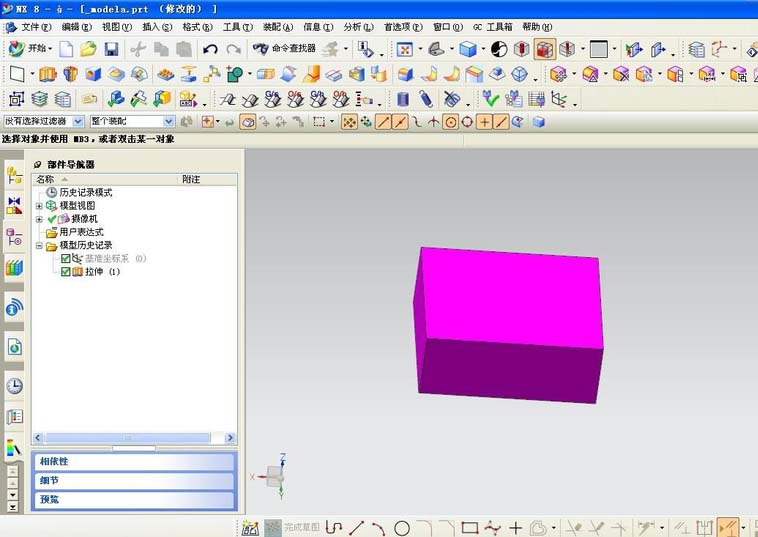

2、倒圆角需要对实体的边进行倒圆角，所以我们首先用拉伸命令做出一个实体模型。如图所示，做出一个长方体。

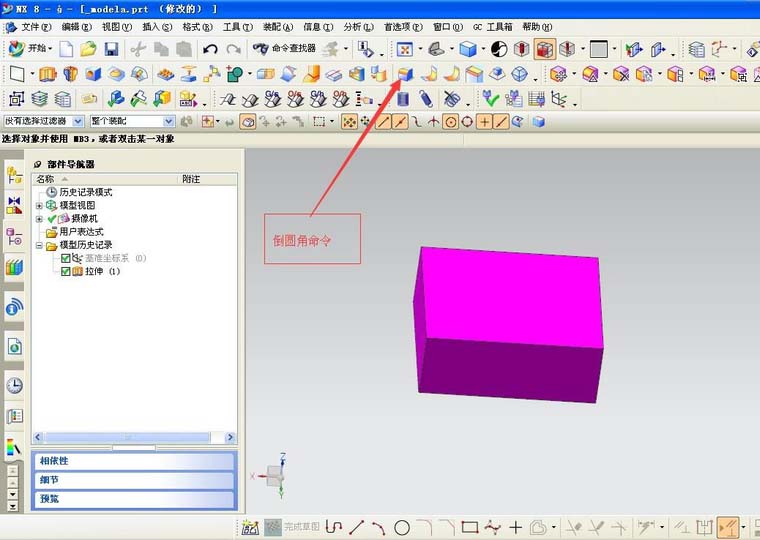

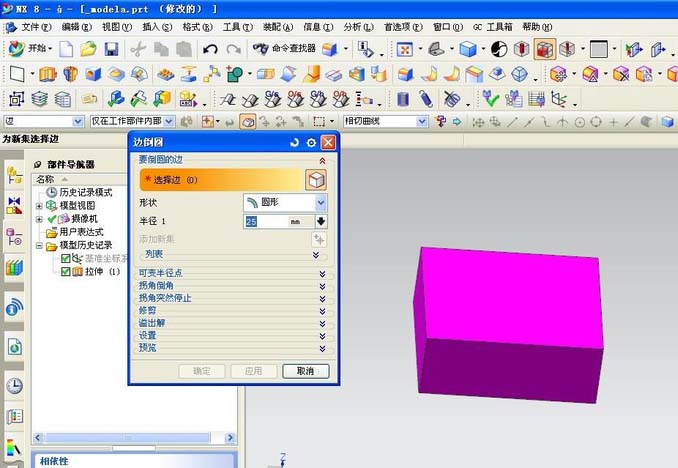

3、可以通过“插入—细节特征—边倒圆”进入倒圆角对话框，或者通过菜单栏的快捷按钮，直接进入边倒圆对话框。

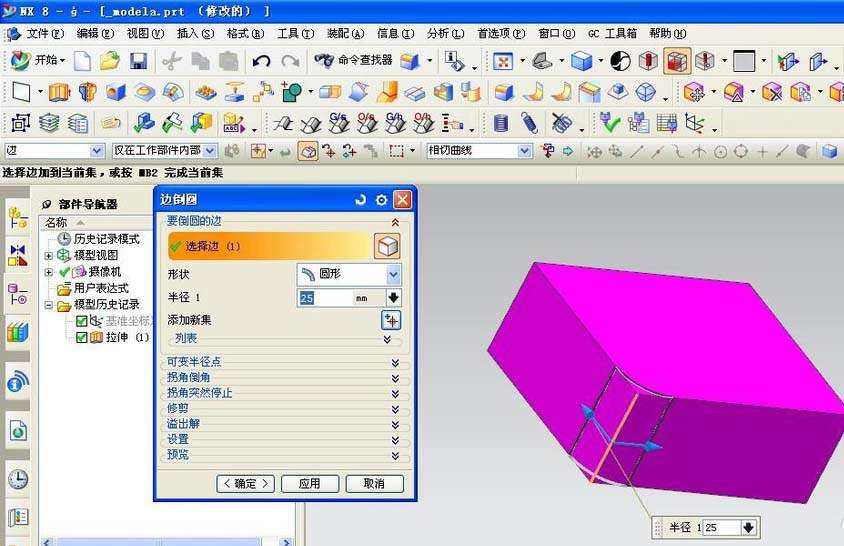

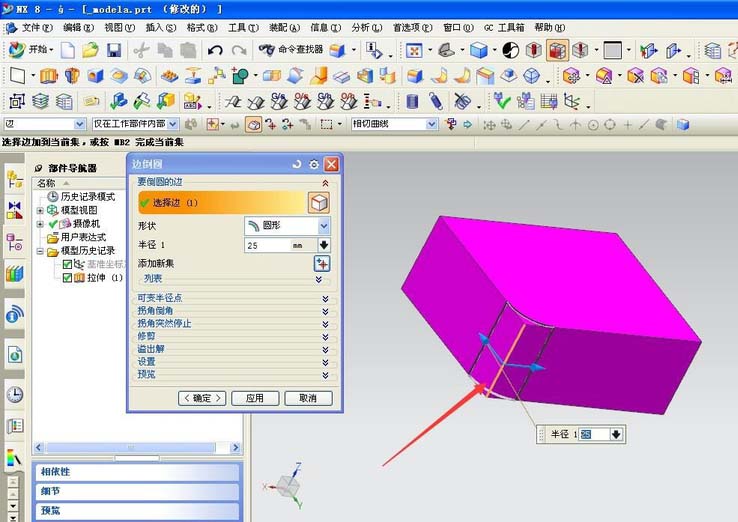

4、在对话框中，我们首先选择“要倒圆的边”，选择模型的一条竖边。

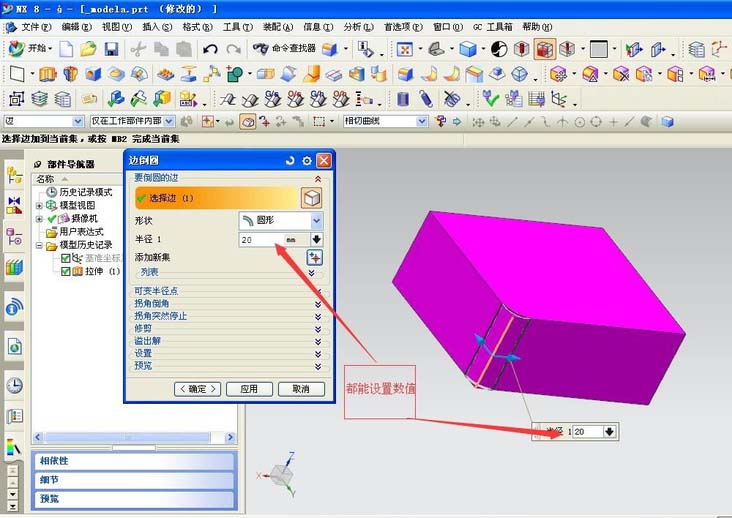

5、这时候，我们可以对倒圆角进行大小设置。

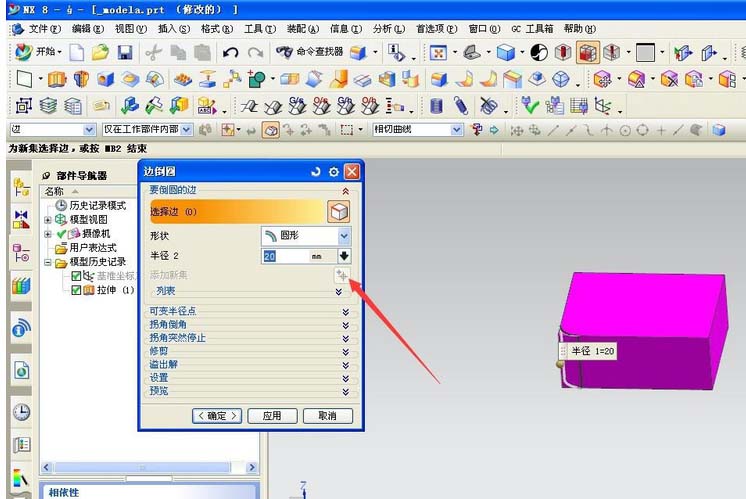

6、如果还需要倒圆角其他的边，我们点击：添加新集，这时文字会变灰色，我们可以在绘图区选择其他的边。

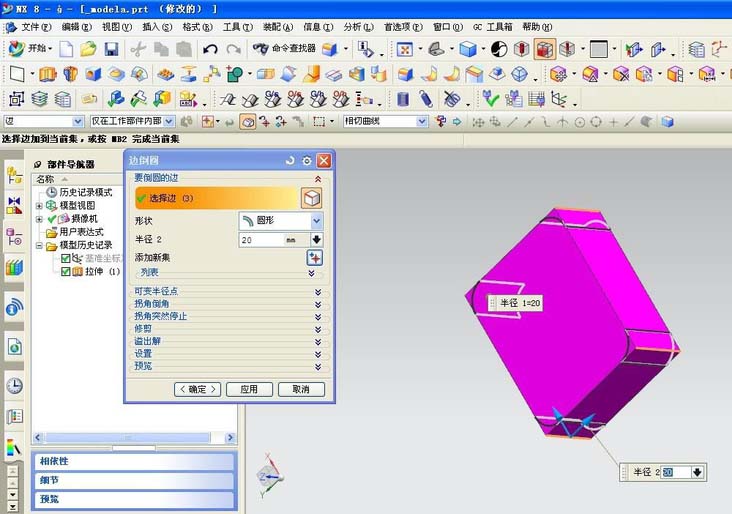

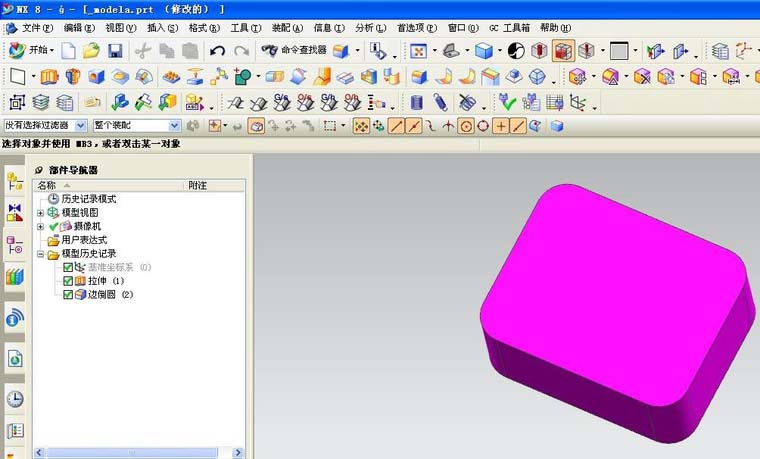

7、最后点击确定，完成倒圆角设置。如图所示效果。

以上就是使用UG边倒圆命令对长方体进行倒圆角的教程，希望大家喜欢，请继续关注武林网。
