UG10.0怎么绘制逼真立体的管道零件?

ug中想要花一个弯曲的管道，该怎么绘制呢？下面我们就来看看使用ug绘制三维管道零件的教程。

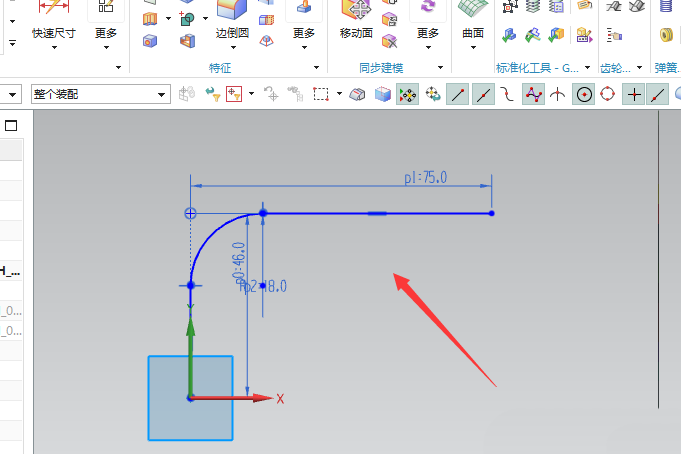

1、绘制弯管，最重要的就是画线，按下图尺寸，绘制需要的线；

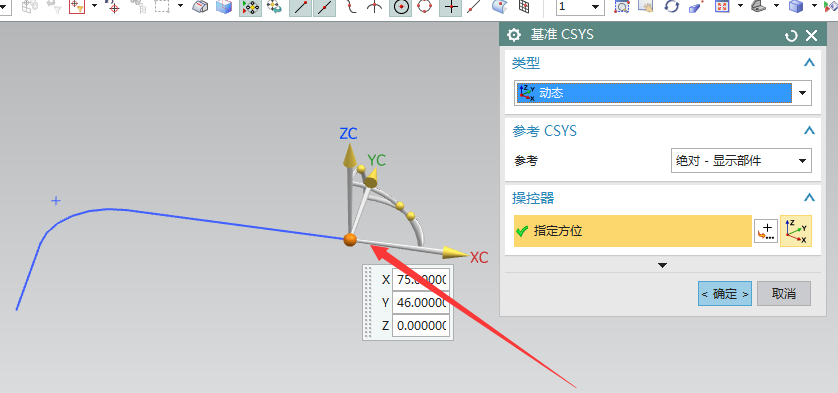

2、以线的端点为基点，创建一个CSYS坐标，等下要根据这个坐标来绘制图形；

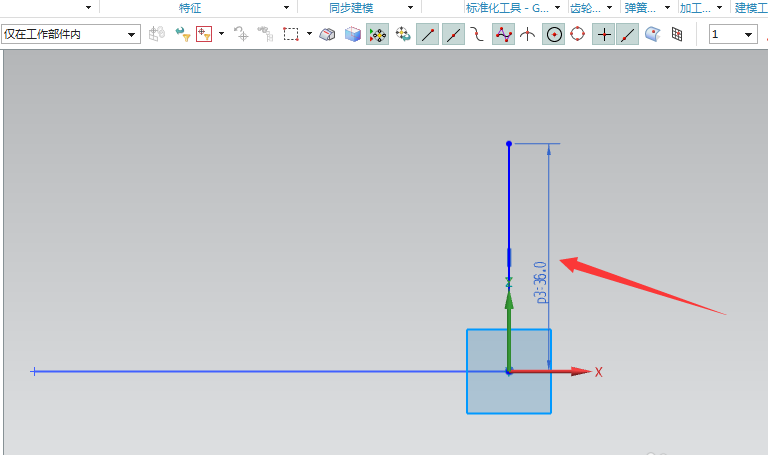

3、创建一条垂直的直线，此线的绘图平面要选步骤2所创建的坐标线；

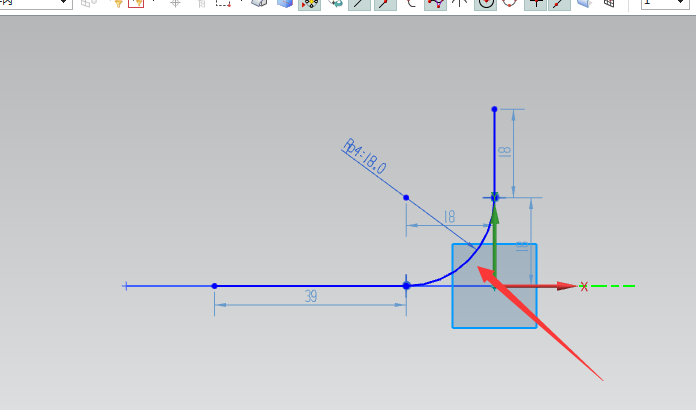

4、绘制如下图的R角线，其半径为18mm，（此线处需要运用制作拐角，以防止其会断开）

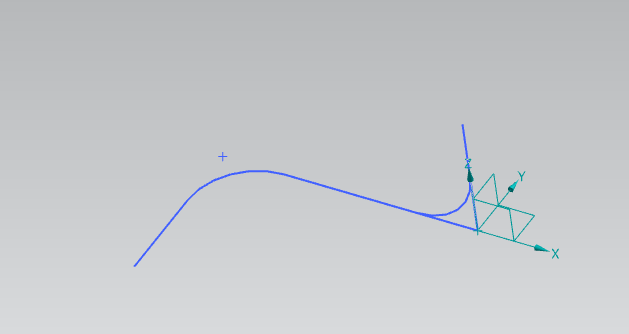

5、通过以上四步绘制的曲线，最终如下图：

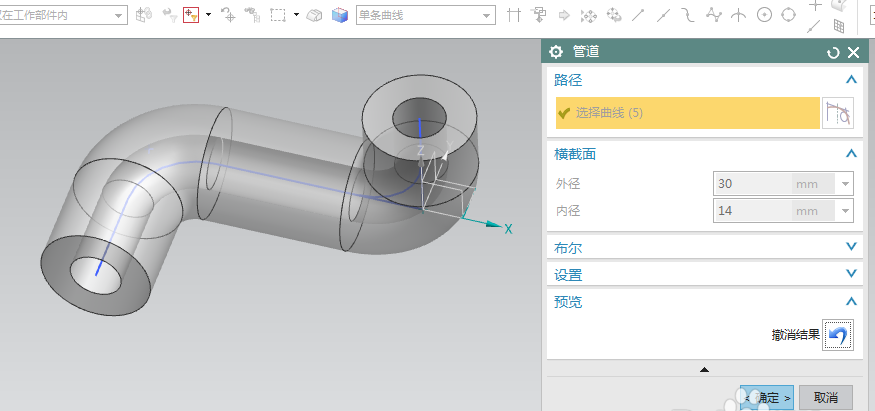

6、选中绘制好的曲线，通过使用管道命令，创建如图1的特征，退出命令后，其零件如图2；

以上就是ug绘制管道的教程，希望大家喜欢，请继续关注武林网。
