PowerDesigner15 使用时的十五个问题附解决方法

 15个问题列表:

No.1：是不是一定要从CDM开始设计，然后在进行PDM的设计？

NO.2：工具栏palette不见了，如何把它找出来？

NO.3: 如何建立与数据库的关联？

NO.4: 域和数据项有何作用？

No.5: 如何生成主键的自定义增长列，SQL Server和Oracle数据分别是如何操作的？

No.6: NAME和CODE联动，如何取消？

NO.7. 如何实现字段的NAME和Comment属性互换？

NO.8: 如何修改某个对象的命名规则，比如外键，比如主键，比如触发器等？

No.9: 如何用PD生成测试数据，以便测试？

No.10 如何把CODE的NAME中文也生成在脚本中，也就是列名后就是NAME的说明文字？

NO.11 如何将数据库结构，表名，表的字段导出到Word中，或者生成HTML文件以便查看?

No.12 如何去除生成SQL时的双引号问题，双引号在Oracle中可以保证大小写，却异常麻烦？

NO.13 如何修改PD的显示样式？

No.14 如何去除表名，字段的长度限制？

No.15 如何进行数据库的逆向工程？

一般常用的有CDM,PDM,UML建模,CDM可以转为PDM。

支持正向[生成数据库]和逆向工程[从数据库中生成]，并直接关联到到数据库中，PDM可以直接和数据库进行关联，并将数据库，表，视图，触发器等数据库对象生成到数据库中，也可将这些对象更新到PDM中。

PowerDesigner的几个主要常用菜单是MODEL、DATEBASE、Tool，这三个菜单下命令使用比较多，要熟悉。

PD 还可以用来画用例图，序列图，类图等UML图。

也可以画企业架构图，软件应用架构图等等图形

说明：本文提到的PD基于PD15.英文版。PowerDesigner下载地址：https://www.VeVB.COm/database/86663.html

No1：是不是一定要从CDM开始设计，然后在进行PDM的设计？

本人觉得没有必要，项目的大小、熟悉程度、起步和个人习惯不一样，熟练业务的，项目小的直接用PDM设计未尝不可。

NO2：工具栏palette不见了，如何把它找出来？

这个问题我找了所有的菜单才找到，在【Tools】-【Customize Toolbars】点击打开，列表项里的【palette】选中即可，此外，这个窗口中还可以设计对齐的方式等等。

NO3:如何建立与数据库的关联？

  详细建立：PowerDesigner建立与数据库的连接，以便生成数据库和从数据库生成到PD中。[Oracle 10G版]

PowerDesigner建立与数据库的连接，以便生成数据库和从数据库生成到PD中。[SQL SERVER 2005版]

NO4:域和数据项有何作用？

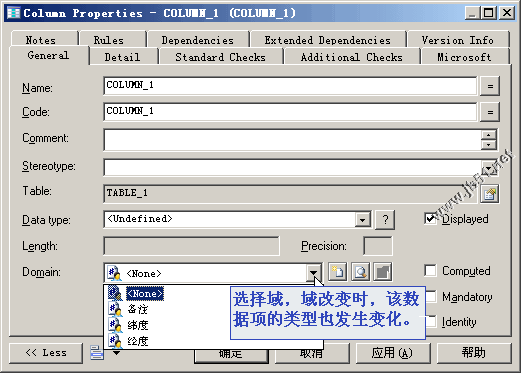

域和数据项的作用是为了复用而设定的，数据类型可以保持一致，比如不少表里都有经纬度，则可以定义两个通用的域，如图所示，点击【Model】-【Domains】 出现如图所示，建了三个域，那么建表时可以复用，打开列的属性的时候就可以复用了，如果域的类型发生了改变，则该列的数据类型也发生改变。数据项作用类似于此。还有一些，比如主键递增ID

 No.5 如何生成主键的自定义增长列，SQL Server和Oracle数据分别是如何操作的？

SQL Server版本：http://www.cnblogs.com/netsql/archive/2010/05/19/1739481.html

Oracle版本：http://www.cnblogs.com/netsql/archive/2010/05/19/1739512.html

No.6 NAME和CODE联动，如何取消？

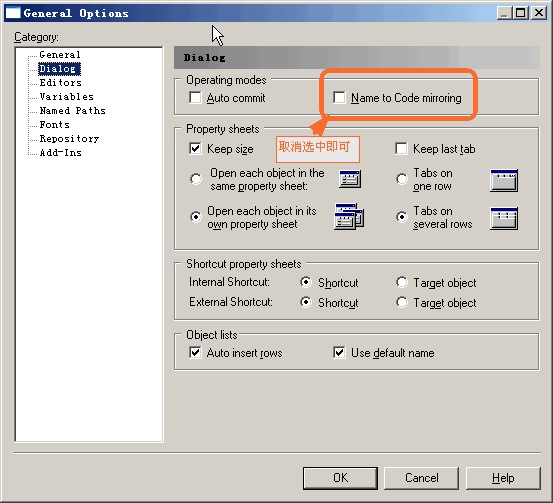

要熟悉几个常用的菜单，MODEL，DATABASE，Tools,REPORT等等，在【Tools】下找到【General Options】如图所示：

NO7. 如何实现字段的NAME和Comment属性互换？

http://www.cnblogs.com/netsql/archive/2010/05/24/1742734.html

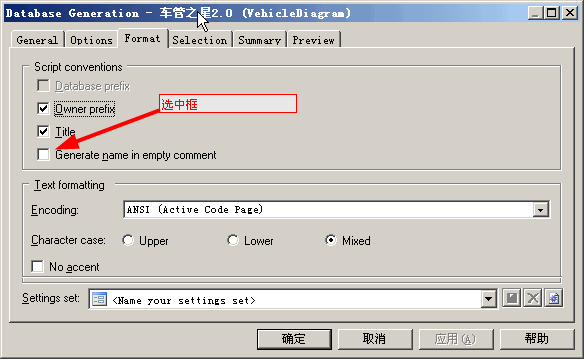

还有一个，如果你只想生成的时候，把NAME自动更新到Comment列，是这样操作的：

NO.8: 如何修改某个对象的命名规则，比如外键，比如主键，比如触发器等？

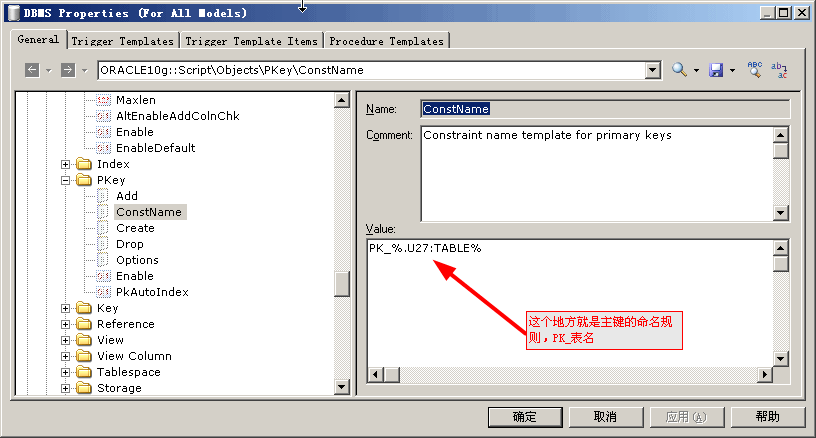

下面以主键为例，一般每个表都有一个主键，那主键的命名规则如何修改定义呢，

菜单：【Database】--【Edit Current DBMS】，如图所示：

No.9: 如何用PD生成测试数据，以便测试？

Powerdesigner中如何生成测试数据

No.10 :如何把CODE的NAME中文也生成在脚本中，也就是列名后就是NAME的说明文字？

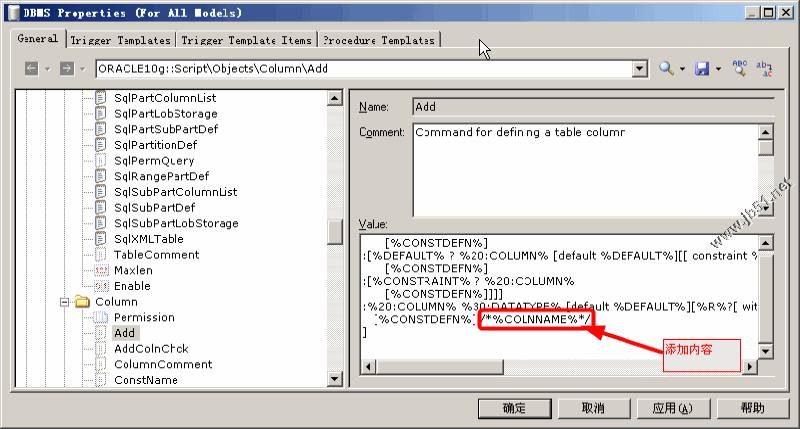

修改字段生成规则。要给每个字段都添加一个注释的话，如图所示：

NO.11: 如何将数据库结构，表名，表的字段导出到Word中，或者生成HTML文件以便查看？

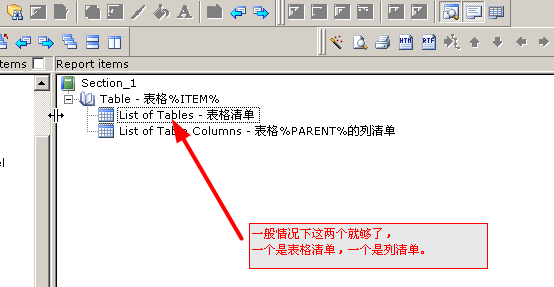

这个涉及到数据库的脚本中，也就是将表生成数据库文档，可以是HTML格式，也可以是DOC格式.如图所示：

如果需要添加数据类型，注释等更多的信息，右键，选择【layout】，选择你需要的显示的信息即可。

No.12: 如何去除生成SQL时的双引号问题，双引号在Oracle中可以保证大小写，却异常麻烦？

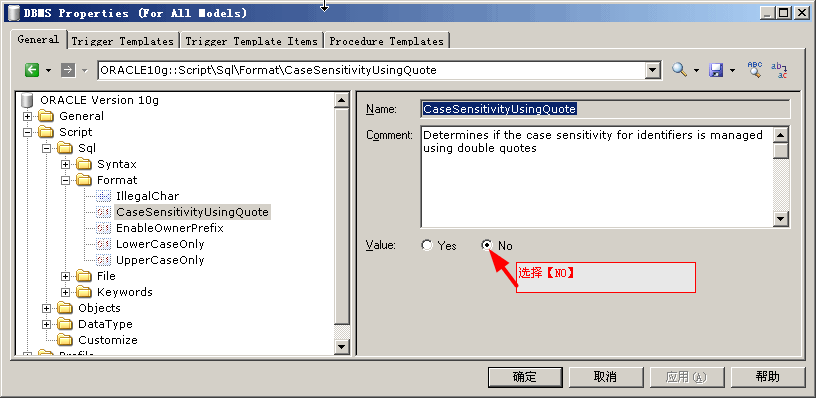

生成SQL语句时，表名和字段名都是带双引号，这个在ORACLE中以后使用时都要带上""非常的麻烦，必须生成脚本时去除：

【Database】--【Edit Current DBMS】，如图所示：

NO.13 如何修改PD的显示样式？

 设计PDM文档时，样式不一样，这个在哪里设置呢，如图所示，比如修改表的显示样式。

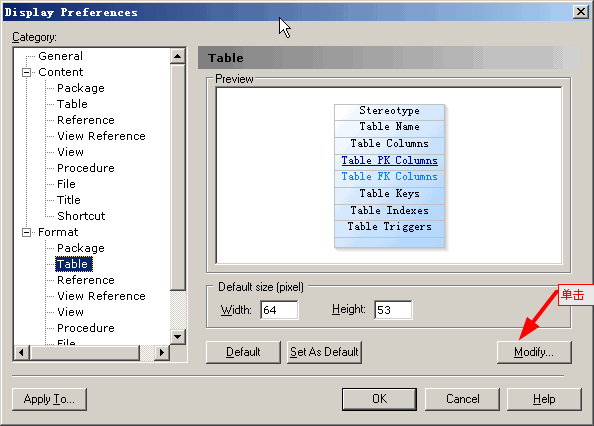

【Tools】--【Display preference】，

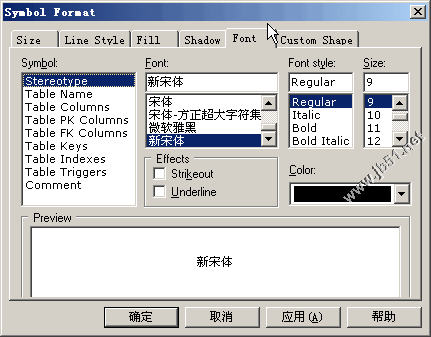

点击修改按钮，就可以修改表的样式了，包括字体大小，颜色，线的形状、阴影等等。

No.14 如何去除表名，字段的长度限制？

当生成脚本时，有的表名或者列名莫名其妙的缩短了，这时因为限定了长度，这是把双刃剑，如果要强制表名或者字段名在某个范围内，这个作用刚好，如果不想限制，就需要修改那个限制的值了。

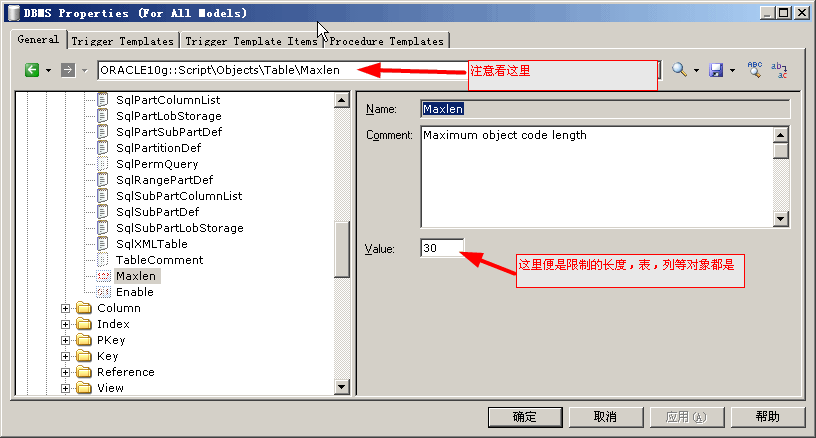

【Database】--【Edit Current DBMS]--依次找到：Script/Objects/Table

No.15 如何进行数据库的逆向工程？

如何进行数据库，比如ORACLE，SQL SERVER的逆向工程，将数据库导入到PD中

这是我平常遇到的几个问题，大家有什么问题，一起交流哦。
