示波器在电脑维修中的使用

示波器--现在的主流都是用数字的了，而且价格比起以前理想得多。对于一般维修店这价格还是可以接受的。但是真正用示波器维修的维修员并不是很多。相信很多没有示波器的朋友并不是不想买，而是怕买了不会用，成为一台不能收听的“收音机“，对它在实际笔记本电路的检修检修摸不着头脑，所以心里那个纠结呀….

其实示波器在维修笔记本来说是非常重要的，告别经验式维修，真正要做到信号级维修，它是不可获缺的。特别是针对一些疑难杂症，如一些不稳定故障，更加能体现示波器的重要性了。下面以一个简单的小案例做个示范，希望对还在纠结是否买示波器纠结的您有所帮助。

今天正好有空，一个朋友拿了一块话说是一体机的主板说是不触发，搞不定让我帮瞧瞧，说实话这种一体机的板子我也是头一次修，也没多大把握，朋友的忙要尽力帮的。

先看看板子吧，还挺新是1155的座子，桥有做过，其它没怎么动过。

简单对主板各供电打值没发现异常后，试了下故障，发现有时是能触发的，但多试几次又不行了，非常的不稳定。这种不稳定故障相信很多朋友也是最怕修到的。其实不管任何一种不稳定故障，我个人觉得还是比较好修，我的方法就是多试，试到它故障再现为止，趁着有故障时去检修，和正常时测得的数据进行对比，一定会现不正常的地方的。说曹操曹操就到，当板子不能触发时示波器捕捉到3、5V电感上丢失了3V，立即把示波器设为普通触发状态，捕捉3V的软启动过程，发现了敌情，请看下图：

从上图可明显看出3V达到峰值后持续不到2MS的时间迅速下降，直到12MS左右时间消失得无影无踪。而且仔细观察不难发现峰值电压达到了3.7V而且还带点波动。好，波形是捕捉到了，那究竟是什么原因造成上述现象呢?以我经验来说最有可能的原因就是3V带载过重，于是马上再一次打了它的对地阻抗，发现70欧，这个值很难判断到底是否正常，估且算它正常先吧。于是心里马上激起把3V滤波电容换掉的冲动，说干就干，数秒后….再次开机

如上图，这时波形已经恢复了正常，非常漂亮的一个上升过程，且保持平滑。心里有数了，如果没有第二个故障的话，此板应该修复了，反复试了很多次没有再出现不触发现象了。

于是装上CPU，内存….问题来了，因为是裸板，而且这种板又没办法上可调电源，PCI-E又没有LPC总线，所以诊断卡也不好使。那怎么判断是否跑码呢?所以这又是要说的示波器的又一好处了，通过打CS#捕捉它的波形变化情况，也可以知道主板是否跑码，是否过内存…..

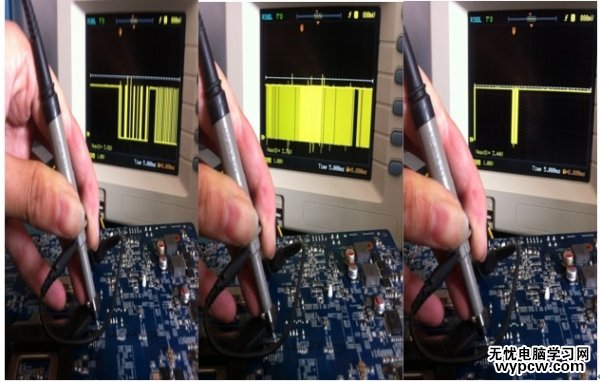

在 从上面三张图可以看出，此板肯定跑码了，且已过内存了，如果这张图没有说服力，或者不敢确认的话，那再来一张

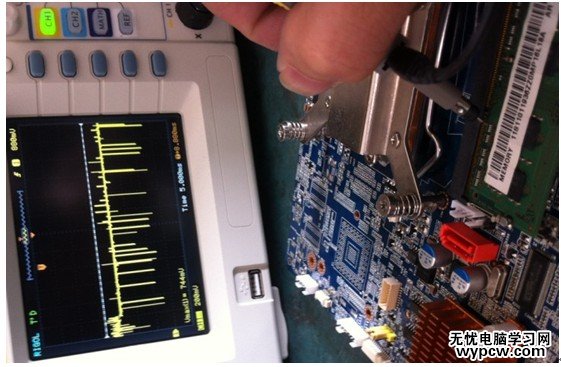

从上图可以明显看出内存已经和CPU开始交换数据了，那可以肯定的下结论了，POST自检已过内存，看来要亮机了。

其实没有屏的情况下，还可以去测屏接口的I2C总线来判断显卡是否读屏的EPROM，如果有脉冲，那一般接屏都显了，当然不一定准，因为有些板要上接上屏才能打到波形的，再加上没这板图纸我就没测了。所以可以交差了…….

当然以上只是示波器在笔记本维修里的非常简单的应用之一，在笔记本里很多的关键信号都还是得靠它才能测得出来，为什么你修不出来别人能修呢?因为人家能捕捉你没办法捕捉的信号…..如果此反应不错，后续我会再写更多示波器在笔记本维修的应用的贴子，路过的顶下吧。
