电脑硬件知识之菜鸟必看的主板接口知识大全[图文]

主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代

主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156；AMD方面也从AM2升级到了AM2+以及AM3接口。其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN扩展到8PIN等。面对主板上如此多的接口，你都知道它们的用途吗？

主板中如此繁多的接口，你全都认识吗？

在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。

1、CPU接口

　首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。

Intel芯片组主板分为：Intel的LGA 775接口；IntelLGA 1366和LGA 1156接口

　　Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。

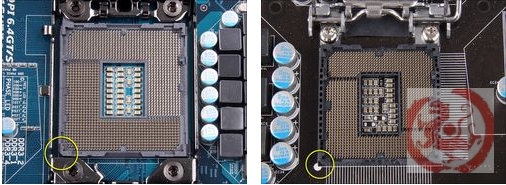

IntelLGA 1366和LGA 1156接口

AMD芯片组主板分为：

　　2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、780G、790GX/FX等）上，而用户也不必担心升级问题。

AM2+接口（左）与AM3接口（右）对比

　　我们来比较一下AM3与AM2+两种接口的区别，上图左是Socket AM2+接口，拥有940个针脚；上图右是Socket AM3接口。红色圈的位置就是针脚不同的部分，可看到AM3比AM2+少两个针脚，也就是938针。

AMD的AM2+接口

　　AMD的CPU主要采用的是AM2+和AM3接口，AM2与AM2+都是940针，且AM2+向下兼容，所以现在基本没有AM2的主板了。由于针脚数目不同，Socket AM3插座没法安装Socket AM2+或更早的处理器。另一方面Socket AM3接口封装的CPU仍然可以在Socket AM2+/AM2插座上安装。因为Socket AM3在性能方面和AM2+几乎没有区别，所以目前采用真正AM3插座的主板几乎没有。

内存插槽、扩展插槽及磁盘接口：

DDR2内存插槽

DDR3内存插槽

　内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，发展到现在的DDR2与DDR3，每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图第一副为DDR2，第二幅为DDR3，在外观上的区别主要是防呆接口的位置，很明显，DDR2与DDR3是不能兼容的，因为根本就插不下。内存槽有不同的颜色区分，如果要组建双通道，您必须使用同样颜色的内存插槽。

目前，DDR3正在逐渐替代DDR2的主流地位，在这新旧接替的时候，有一些主板厂商也推出了Combo主板，兼有DDR2和DDR3插槽。

　主板的扩展接口，上图中蓝色的为PCI-E X16接口，目前主流的显卡都使用该接口。白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。

有些主板还会提供迷你PCI-E接口，用于接无线网卡等设备

SATA2与IDE接口

横向设计的IDE接口，只是为了方便理线和插拔

　SATA与IDE是存储器接口，也就是传统的硬盘与光驱的接口。现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。

SATA3接口

　SATA已经成为主流的接口，取代了传统的IDE，目前主流的规范还是SATA 3.0Gb/s，但已有很多高端主板开始提供最新的SATA3接口，速度达到6.0Gb/s。如上图，SATA3接口用白色与SATA2接口区分。

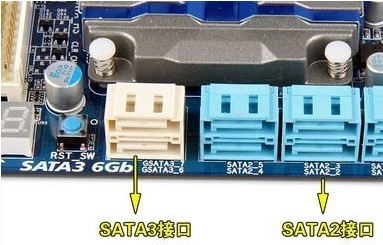

SATA2接口与SATA3接口


主板其他内部接口介绍：

4PIN CPU供电接口

8PIN CPU供电接口

　随着CPU的功耗的升高，单靠CPU接口的供电方式已经不能满足需求，因此早在Pentium 4时代就引入了一个4PIN的12V接口，给CPU提供辅助供电。在服务器平台，由于对供电要求更高，所以很早就引入更强的8PIN 12V接口，而现在一些主流的主板也使用了8PIN CPU供电接口，提供更大的电流，更好保证CPU的稳定性。

　这就产生疑问了，一些电源只提供4PIN接口，没提供8PIN，两者能兼容吗？答案是可以的，如果电源上只有4PIN 12V接口，接在8PIN的主板上是完全没问题的，该接口使用放呆设计，只有一边可以接入。另外虽然有4PIN转8PIN的转接线，但由于是同一条线路输出，转接与否效果是完全一样的。

CPU风扇接口

　Intel从915主板芯片就开始引入了4PIN风扇接口，比起传统的3PIN，该接口最大的改进是支持PWM温度控制，可根据CPU的温度对风扇进行调速，用户可以在BIOS设置这个温度的范围，使散热效能和风扇噪音处于一个平衡点。

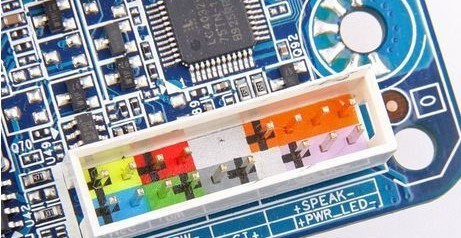

机箱接线位

机箱接线位

　上图彩色的针脚位是机箱接线部分。接线时注意正负位，一般黑色/白色为负，其他颜色为正。其中PW表示电源开关，RES表示重启键，HD表示硬盘指示灯、PWR_LED表示电源灯，speak表示PC喇叭。MSG表示信息指示灯，与机箱的HD_LED相连来表现IDE，或SATA总线是否有数据通过。

24pin主板供电接口及其他

 目前ATX主板的最新规范是ATX 12V 2.31，从ATX 12V 2.0开始，采用了双12V供电设计，主板的电源接口就从传统的20PIN升级为24PIN，兼容传统的20PIN电源。因为显卡的功耗越来越大，需要外接12V电源供电，为避免大功耗显卡和CPU抢电压而设计12V供电方案，多出的4PIN主要是为PCI-E显卡供电的。如果不是用大功耗显卡，只接20PIN也是没问题的。另外LPT与FDD接口基本已经淘汰，普通用户不需要用到。

前/后置接口接线处

　图中的黄色接口是前/后置USB接口的接线处，在高端的主板上还提供了人性化的设计，能避免接错线而烧毁主板，一般用户在接该线时，可以参考主板说明书。两端白色的是COM口和IEEE 1394接口。

主板外部接口介绍：

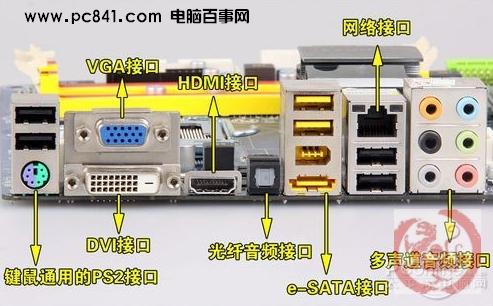

主板的外部接口大全

整合主板的外部接口

　　VGA、DVI和HDMI都是视频接口，用于连接显示器。VGA是传输模拟信号，DVI和HDMI能传输数字信号，支持1080P全高清视频。与DVI相比，HDMI主要优势是能够同时传输音频数据，在视频数据的传输上没有差别。另外，还有一种新兴的视频接口叫“DisplayPort”接口，简称DP接口，同样能够传输音频。

　　上图中还有一个光纤音频接口，很多朋友仅知道是光纤接口，但不知做什么用的，是否能插光纤网线？答案是否定的。该接口仅为高端音频设备传输音频信号。

　　e-SATA并不是一种独立的外部接口技术标准，简单来说e-SATA就是SATA的外接式界面，拥有e-SATA接口的电脑，可以把SATA设备直接从外部连接到系统当中，而不用打开机箱，但由于e-SATA本身并不带供电，因此也需要SATA设备也需要外接电源，这样的话还是要打开机箱，因此对普通用户也没多大用处。
　　e-SATA上面是IEEE 1394接口，IEEE 1394接口最大的优势是接口带宽比较高，其在生活中应用最多是高端摄影器材，这部分应用人群本来就少；加上更多用户采用USB接口来传输储存卡上的数据。因此，对于绝大部用户来说，IEEE 1394接口也很少用上。

USB 2.0与e-SATA结合的USB PLUS接口

　　请注意，上图的下端两个接口并不是e-SATA，而是USB 2.0与e-SATA结合的USB PLUS接口，外观上比e-SATA更厚点。USB PLUS接口是爱国者2009年发布的，目的是解决e-SATA没有提供供电的缺陷。

USB PLUS原理图

　通过与USB接口结合，获得5V供电和3.0GB/s的传输速度。同时，它也可以单独接USB接口或e-SATA接口，十分灵活，因此如今也很受欢迎。

非整合主板的外部接口

　众所周知，USB 2.0的理论速度是480Mbps，而SATA2接口也已经是3Gbps，USB 2.0早已成技术瓶颈。而USB 3.0的理论速度是4.8Gbps，也就是说性能提升了10倍。目前一些主板厂商已经推出了多款带USB 3.0接口的主板，价格比普通的仅贵50元左右。但由于刚起步，目前支持USB 3.0的设备还很少，现在对普通用户来说还意义不大。

基本被淘汰的打印机LPT接口和COM接口仍存在一些主板上

　另外，从有些主板上我们还能看到LPT并行接口（图中很长的粉红色接口）和COM串行接口（9针绿色接口）。串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。并行接口，简称并口，也就是LPT接口，是采用并行通信协议的扩展接口。这两个接口的功能基本上已经被USB所取代，普通用户没必要用到。

音频接口：

最后我们来看下音频接口部分，它的定义如下表所示：

接口 2声道 4声道 6声道 8声道
蓝色 声道输入 声道输入 声道输入 声道输入
绿色 声道输出 前置扬声器输出 前置扬声器输出 前置扬声器输出
粉红色 麦克风输入 麦克风输入 麦克风输入 麦克风输入
橙色   中置和重低音 中置和重低音
黑色   后置扬声器输出 后置扬声器输出 后置扬声器输出
灰色   侧置扬声器输出

而需要注意的一点是，目前主流主板集成的多声道声卡，想要打开多声道模式输出功能，必需先要正确安装音频驱动后，再加以正确设置，才能获得多声道模式输出。
