怎么搭建虚拟局域网？搭建虚拟局域网的具体步骤

搭建虚拟局域网。

在路由器上配置DHCP地址池，动态给局域网里的主机配置地址。

配置以太网通道实现冗余备份，负载均衡。

二、实验拓扑

三、实验步骤

1、按照拓扑图连接链路

2、划分vlan

1）在S1上划分vlan2和vlan3

S1(config)#vlan 2

S1(config-vlan)#exit

S1(config)#vlan 3

S1(config-vlan)#exit

S1(config)#int range f0/1-2

S1(config-if-range)#switchport mode access

S1(config-if-range)#switchport access vlan 2

S1(config-if-range)#exit

S1(config)#int range f0/3-4

S1(config-if-range)#switchport mode access

S1(config-if-range)#switchport access vlan 3

2）在S2上划分vlan2和vlan3

S2(config)#vlan 2

S2(config-vlan)#exit

S2(config)#vlan 3

S2(config-vlan)#exit

S2(config)#int ran f0/1-2

S2(config-if-range)#swi m a

S2(config-if-range)#sw ac vlan 2

S2(config-if-range)#exit

S2(config)#int ran f0/3-4

S2(config-if-range)#sw m a

S2(config-if-range)#sw ac vlan 3

S2(config-if-range)#exit

3、在S1和S2之间的链路配置以太网通道，实现冗余备份，负载均衡。

1）在S1上配置trunk，并配置EthernetChannel

S1(config)#int range f0/22-24

S1(config-if-range)#sw mode trunk

S1(config-if-range)#channel-group 1 mode on

S1(config-if-range)#no shutdown

2）在S2上配置trunk，并配置EthernetChannel

S2(config)#int range f0/22-24

S2(config-if-range)#sw mod trunk

S2(config-if-range)#channel-group 1 mode on

S2(config-if-range)#no shutdown

4、在PC1上配置IP：192.168.2.1/24；在PC5上配置IP：192.168.2.2/24

在PC4上配置IP：192.168.3.1/24；在PC8上配置IP：192.168.3.2/24

ping测试，相同vlan间可以通信

1）PC1 ping PC5

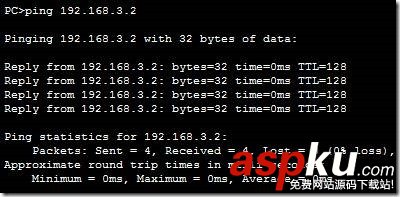

2）PC4 ping PC8

5、在路由器DHCP上配置dhcp地址池，给本vlan的PC机分配除指定地址外的地址

1）在DHCP上配置vlan2 的地址池

DHCP(config)#int f0/0

DHCP(config-if)#ip add 192.168.2.254 255.255.255.0

DHCP(config-if)#no shutdown

DHCP(config)#ip dhcp pool vlan2_pool

DHCP(dhcp-config)#network 192.168.2.0 255.255.255.0

DHCP(dhcp-config)#default-router 192.168.2.254

DHCP(config)#ip dhcp excluded-address 192.168.2.1 192.168.2.2

2）在S1上将F0/10端口划分到vlan2，用于给vlan2里的PC分配地址

S1(config)#int f0/10

S1(config-if)#switchport acc vlan 2

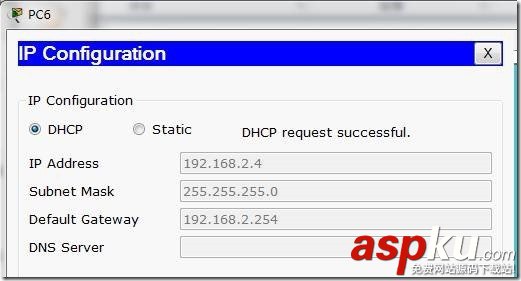

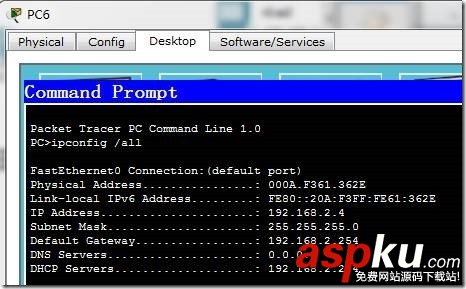

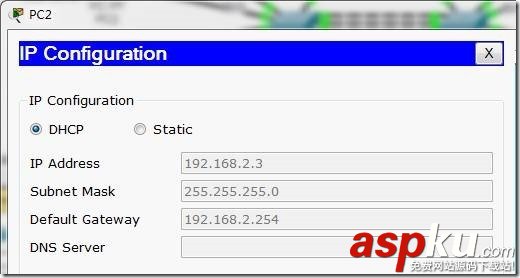

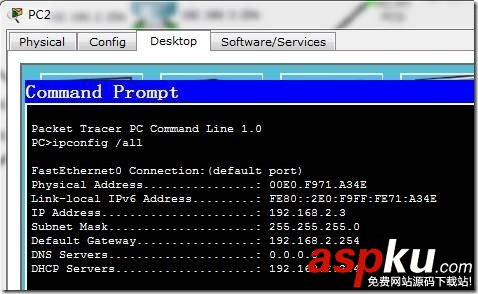

3）设置PC2和PC6用DHCP动态获取IP地址

4）在DHCP上配置vlan3的地址池

DHCP(config)#int f0/1

DHCP(config-if)#ip add 192.168.3.254 255.255.255.0

DHCP(config-if)#no shutdown

DHCP(config)#ip dhcp pool vlan3_pool

DHCP(dhcp-config)#network 192.168.3.0 255.255.255.0

DHCP(dhcp-config)#default-router 192.168.3.254

DHCP(config)#ip dhcp excluded-address 192.168.3.1 192.168.3.2

5）在S2上将F0/10端口划分到vlan3，用于给vlan3里的PC分配地址

S2(config)#int f0/10

S2(config-if)#switchport acc vlan 3

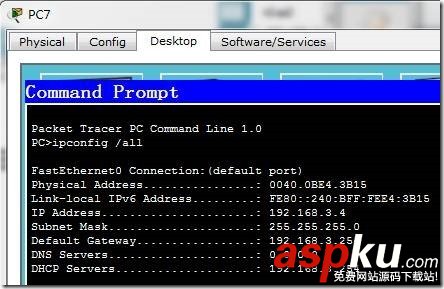

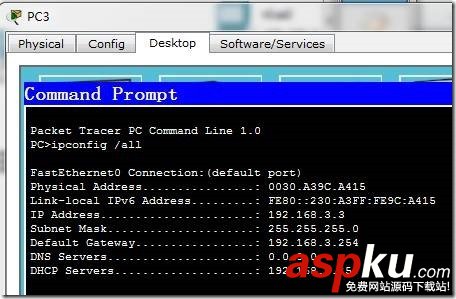

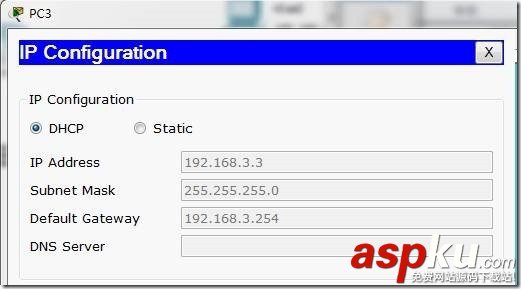

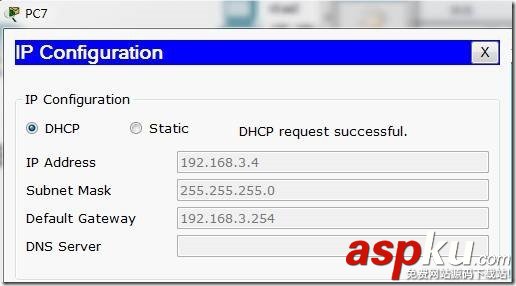

6）设置PC3和PC7用DHCP动态获取IP地址

以上就是搭建虚拟局域的具体步骤，真的是有图有文字叙述，再次感谢原创作者 “不屈姿态狂啸” 博客，由于分享的网站原创地址是不全的所以小编没有放上来，谢谢阅读，希望能帮到大家，请继续关注VEVB武林网，我们会努力分享更多优秀的文章。
