cad环形阵列如何使用？教你用cad环形阵列的方法

CAD是一款在机械制图时经常用到的软件,在制图过程中我们经常遇到有很多圆形，如果一个一个画非常浪费时间，其实通过环形阵列来完成。cad命令行里输入ar，可以进入阵列命令，正确的使用这个命令可以使我们作图更有效率，感兴趣的一起阅读下文设置。

具体方法如下:

1、阵列又分：矩形阵列和环形整列；

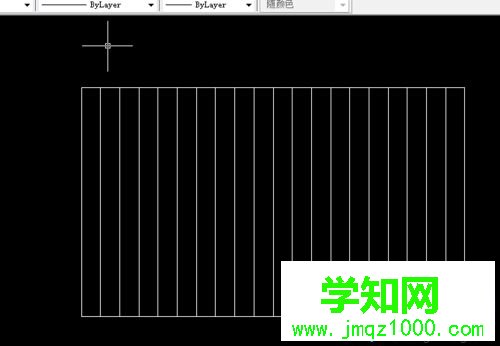

打开cad软件，运用矩形命令“rec”随意绘制一个矩形。在矩形的20mm处画一条竖的直线，然后运用阵列命令“ar",会弹出一个对话窗口，勾选矩形阵列，点击选择对象，选择竖的直线，设置行、列，距离、数量，最后点击确定。就可以了。如图所示进行设置：

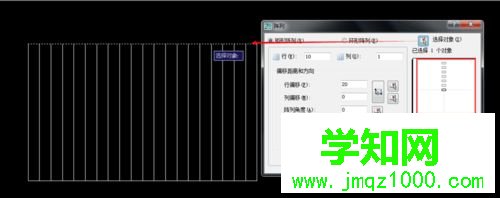

2、现在我们来画横的直线，也是如此，绘制一个距离20公分的横的直线。使用快捷键”ar",弹出窗口，进行设置。选择对象，点击横直线，设置设置行、列，距离、数量，最后点击确定。可以看见自己有旁边有一个预览框。如图所示进行设置。这样一个田字格就好了；

3、如何使用环形阵列？我们用环形阵列来制作一把扇子。

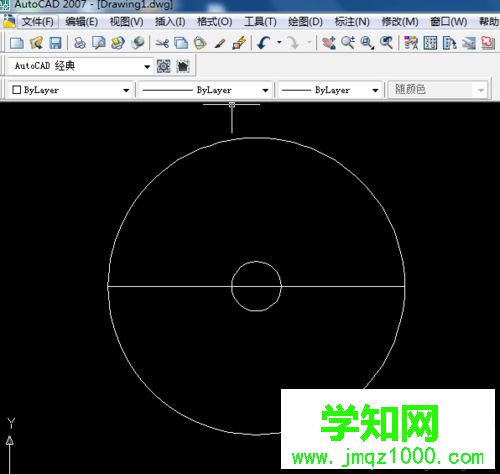

首先画圆，用快捷键“c"绘制一个直径50mm的圆。在使用快捷键”O"对圆进行偏移复制。设置偏移距离为200mm,然后以圆的中心画一条直线，如图所示：

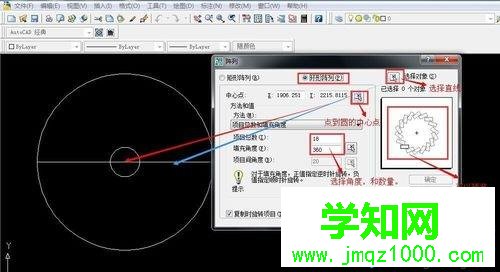

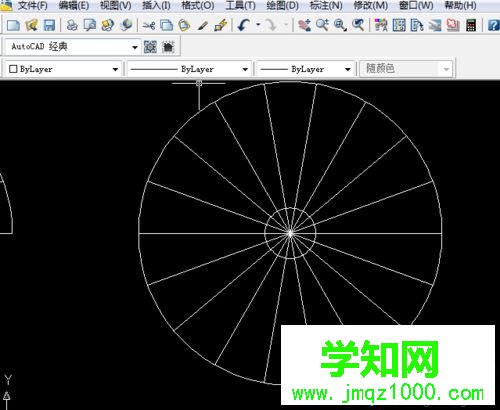

4、画好之后，我们使用快捷键”ar",勾选环形阵列。点击选择对象，选择直线。点击中心点选择圆的中心。设置项目总数为18个。角度为360度。点击确定就会得到以下图片的效果。

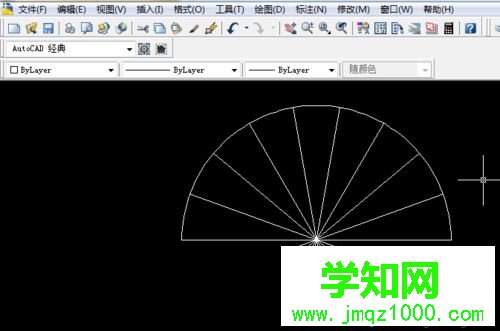

5、然后将多余的线条，进行删除。使用裁剪快捷键“tr"，选中所有线条，如图所示，删除多余的线条。

cad环形阵列的使用方法分享到这里了，感兴趣或有需要的小伙伴不妨一起来设置操作。
