python数字图像处理之高级形态学处理

形态学处理，除了最基本的膨胀、腐蚀、开/闭运算、黑/白帽处理外，还有一些更高级的运用，如凸包，连通区域标记，删除小块区域等。

1、凸包

凸包是指一个凸多边形，这个凸多边形将图片中所有的白色像素点都包含在内。

函数为：

skimage.morphology.convex_hull_image(image)

输入为二值图像，输出一个逻辑二值图像。在凸包内的点为True, 否则为False

例：

import matplotlib.pyplot as pltfrom skimage import data,color,morphology#生成二值测试图像img=color.rgb2gray(data.horse())img=(img<0.5)*1chull = morphology.convex_hull_image(img)#绘制轮廓fig, axes = plt.subplots(1,2,figsize=(8,8))ax0, ax1= axes.ravel()ax0.imshow(img,plt.cm.gray)ax0.set_title('original image')ax1.imshow(chull,plt.cm.gray)ax1.set_title('convex_hull image')

convex_hull_image()是将图片中的所有目标看作一个整体，因此计算出来只有一个最小凸多边形。如果图中有多个目标物体，每一个物体需要计算一个最小凸多边形，则需要使用convex_hull_object（）函数。

函数格式：skimage.morphology.convex_hull_object(image,neighbors=8)

输入参数image是一个二值图像，neighbors表示是采用4连通还是8连通，默认为8连通。

例：

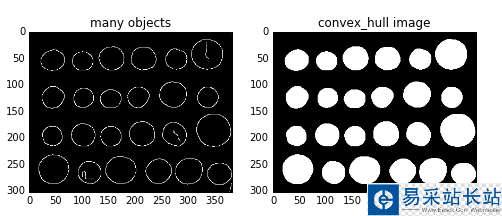

import matplotlib.pyplot as pltfrom skimage import data,color,morphology,feature#生成二值测试图像img=color.rgb2gray(data.coins())#检测canny边缘,得到二值图片edgs=feature.canny(img, sigma=3, low_threshold=10, high_threshold=50) chull = morphology.convex_hull_object(edgs)#绘制轮廓fig, axes = plt.subplots(1,2,figsize=(8,8))ax0, ax1= axes.ravel()ax0.imshow(edgs,plt.cm.gray)ax0.set_title('many objects')ax1.imshow(chull,plt.cm.gray)ax1.set_title('convex_hull image')plt.show()

2、连通区域标记

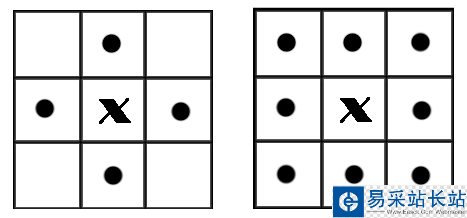

在二值图像中，如果两个像素点相邻且值相同（同为0或同为1），那么就认为这两个像素点在一个相互连通的区域内。而同一个连通区域的所有像素点，都用同一个数值来进行标记，这个过程就叫连通区域标记。在判断两个像素是否相邻时，我们通常采用4连通或8连通判断。在图像中，最小的单位是像素，每个像素周围有8个邻接像素，常见的邻接关系有2种：4邻接与8邻接。4邻接一共4个点，即上下左右，如下左图所示。8邻接的点一共有8个，包括了对角线位置的点，如下右图所示。

在skimage包中，我们采用measure子模块下的label（）函数来实现连通区域标记。
