python读取文本绘制动态速度曲线

本文实例为大家分享了python读取文本绘制动态速度曲线的具体代码，供大家参考，具体内容如下

由于需要分析机械加工过程中各个轴的速度，于是用软件导出了数据，写了这个python脚本来显示速度曲线。

效果图如下：

源代码：

import numpy as np from matplotlib import pyplot as plt from matplotlib import animation  path = "Nccut_TraceFile.log" file = open(path, 'r')  AMat = []; BMat = [];XMat = [];YMat = [];ZMat = [];  for line in file.readlines():   lineArr = line.strip().split()   AMat.append(int(lineArr[0]))   BMat.append(int(lineArr[1]))   XMat.append(int(lineArr[2]))   YMat.append(int(lineArr[3]))   ZMat.append(int(lineArr[4]))    fig = plt.figure() axA = fig.add_subplot(5,1,1,xlim=(0, 0.2), ylim=(0, 40)) axB = fig.add_subplot(5,1,2,xlim=(0, 0.2), ylim=(0, 40)) axX = fig.add_subplot(5,1,3,xlim=(0, 0.2), ylim=(0, 200)) axY = fig.add_subplot(5,1,4,xlim=(0, 0.2), ylim=(0, 200)) axZ = fig.add_subplot(5,1,5,xlim=(0, 0.2), ylim=(0, 200))  lineA, = axA.plot([], [], lw=1)  lineB, = axB.plot([], [], lw=1)  lineX, = axX.plot([], [], lw=1)  lineY, = axY.plot([], [], lw=1)  lineZ, = axZ.plot([], [], lw=1)  def init():    lineA.set_data([], [])    lineB.set_data([], [])   lineX.set_data([], [])   lineY.set_data([], [])   lineZ.set_data([], [])    return lineA,lineB,lineX,lineY,lineZ  def animate(i):    t = np.linspace(0, 0.2, 10)     yA = AMat[i:10 + i]    lineA.set_data(t, yA)       yB = BMat[i:10 + i]   lineB.set_data(t, yB)      yX = XMat[i:10 + i]   lineX.set_data(t, yX)     yY = YMat[i:10 + i]   lineY.set_data(t, yY)     yZ = ZMat[i:10 + i]   lineZ.set_data(t, yZ)     return lineA,lineB,lineX,lineY,lineZ  anim1=animation.FuncAnimation(fig, animate, init_func=init, frames=len(XMat)-10, interval=2)  plt.show()

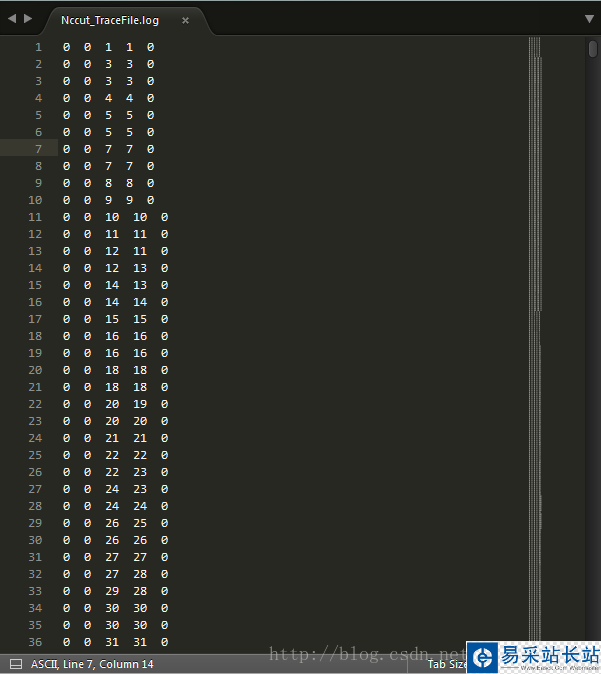

读取的文本格式如下：

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持武林站长站。
