[3Dmax基础教程合集一]三维动画影片后期制作

　　动画作品在最初制作完毕后，动画是以单一片段的形式分别独立存在的，并非象我们在电影或影片等媒体上看到的那样，是一部完整的作品，各个片段经过剪接或者特效处理等许多工作后，才能成为一部完整的作品。这种在影片结束后才进行的编辑操作，就是所谓的影片后期制作过程。用于影片后期制作的软件有很多，如adobe的preimere或者micromedia的director等都是用来进行影片后期制作的。在3d studio max中，也有影片后期处理的功能，主要就是在video post窗口中进行。要调用此工具，可从菜单栏中rendering的下拉菜单中选取video post命令，调出video post窗口，对图像或是动画进行各项功能的设定。下面我们主要以3d studio max中的video post工具为例来完成对影片的后期制作处理，使之达到我们的要求。

　　一、静态图像的合成技术

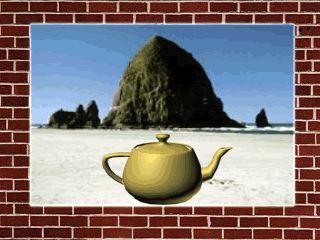

　　如上图所示，上面这张图片是在3d studio max中制作完成的，在这张图片中，茶壶是在3dmax中建造的，背景图像是一张风景图片，而前景的图片框是一个带alpha通道的图片框。　　那么上面这张效果图是如何制作出来的呢，这就涉及到了图像合成技术，那么什么是图像合成技术呢？所谓的图像合成技术就是将两个以上的影像重叠在一起，然后通过透明的设定，使彼此都能显现出来。　　在3d studio max的 video post工具中提供了许多种影像合成方式，主要使用alpha通道，alpha通道是指在24位真彩色图像上增加8位图像资料，用来描述256级灰度，以控制256级透明度的值，当两个图像合成到一起时，第二张图像中的alpha资料决定如何将这张图像合成到第一张图像上，产生新的合成颜色，3d studio max根据不同图像输出格式 可以产生包含alpha通道的32位图像文件，合成影像时，alpha通道最主要功能之一就是抗剧齿的能力，在合成边缘上自动产生渐层效果，产生过渡的中间色，消除剧齿。下面我们来简单地介绍一下video post合成器，如下图所示。

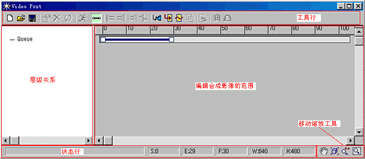

　　主要由五部分组成，位于最上方的工具行用于对图像进行增减或编辑操作，左侧的的空白栏显示的是图像合成的层级关系，右侧的窗口用来编辑合成影像的范围，最下面的状态行用于显示当前操作的命令、状态等，右下角的几个工具用来对编辑区域进行移动或放缩操作，以方便编辑操作，下面我们通过一个具体的实例来详细了解静态图像合成技术。

　　1、建立场景文件,进入3dmax，选择主菜单file／reset，复位应用程序到初始状态。在命令面板上单击create钮，单击teapot，在top视图中创建一个茶壶。单击camers/target，在top视图中创建一架摄影机，同时激活perspective(透视图)，按下c键，将透视图转换为摄影机视图,如下图所示。　

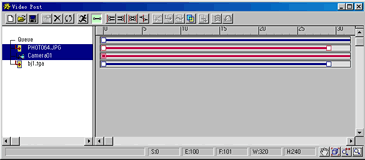

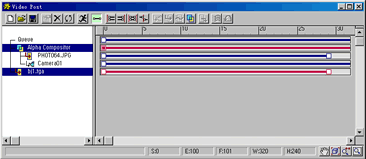

　　2、加入背景层（风景图片），单击菜单栏中的rendering，在其下拉菜单中选择video post项，打开video post窗口，点击工具栏上的add image input event，然后在弹出的窗口中点击files，在弹出的窗口中选择一个风景图片作为底图，单击OK钮。加入中间层图像（茶壶），单击add scene event钮，在弹出的窗口中，在下拉栏中选择camers项，并单击OK钮。按下键盘上的ctrl键，在左侧窗口中选择我们刚刚加入的两个层级，单击工具栏上的add image layer event钮，在其窗口的下拉列表中选择alpha compositor项，加入透明层级。加入上层图片框（镜框），单击工具栏中的add image input event钮，在弹出的窗口中单击files，在弹出的窗口中选择图片框文件，这里需要说明的是，并不是所有的图片框都能显示出下层图像，这个图片框必须要含有alpha通道，这里我给大家提供了一张带有alpha通道的图片，这张图处框是在photoshop中制作的，具体的制作方法这里就不细讲了。点击这里下载图片框。

　　3、加入另一个透明层级，按下键盘上的ctrs键，选择左边窗口中的第一项和最后加入的图片框，单击工具栏上的add image layer event钮，在其窗口的下拉列表中选择alpha compositor项，加入透明层级。

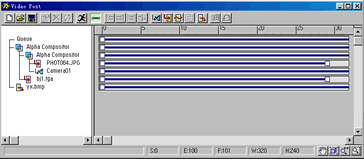

　　4、加入输出图像层级，在工具栏中单击add image output event钮，在弹出的窗口中点选files钮，给文件起一个文件名，同时设置好文件存放的路径，并单击OK钮，如下图所示。最后单击工具栏上的execute sequence钮即可生成如前所示的效果如。在下一讲我们将介绍动态影像的合成技术。

　　二、动态影像合成技术

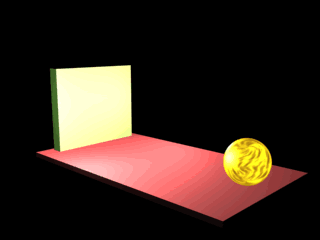

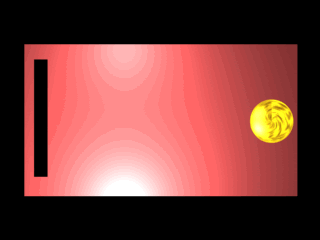

　　下面我们通过一个实例来说明一下动态影像合成技术。首先我们先来看下面这两幅画面，左边的画面是top视图，右边的画面是perspective(透视图)，球体在运动的过程中撞到了木板上，木板从直立的状态倒下了，在这个动画过程中，我们将看到一个由顶视图逐渐过渡到透视图的动画过程。点击下面的图片我们可以先观看一下动画效果。　　

　　首先我们先调入场景文件。

1、进入3dmax，选择主菜单file／reset，复位应用程序到初始状态。 调入场景文件，选取rendering下拉栏中的video post命令，打开video post窗口。2、 在场景中点击add scene event钮，新增场景事件，在下拉栏中选取top视图，然后点击OK钮。3、 在场景中再新增一场景事件，点击add scene event钮，在下拉栏中选取perspective视图，然后点击OK钮。4、 按下键盘上的ctrl键，选取刚刚加入的两下事件，点取工具栏上的add image layer event钮，新增层次事件，在下拉栏中选取cross fade transition方式，然后单击OK钮。5、 点击工具栏中的add image output event钮，新增一image output event事件，在弹出的窗口中点击files钮，设定文件名和存贮文件的路径，然后单击OK钮。设定操作范围为0－100帧，输出尺寸为320＊240， 最后单击工具栏上的execute sequence命令，操作完毕后即可得到一从俯视图渐褪至透视图的动画文件。

　　小结： 在影视后期制作合成中，video post的功能可以说是非常的强大，经常用到，不但用于影像合成，而且还大量的应用于场景中，尤其是一些光影特效滤镜，这些强大的功能需要我们在实践中逐渐研究进一步掌握，这将为我们的作品增色不少。
