USB鼠标电路板上的GVCD定义

USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。可以满足各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片。

一般的排列方式是：红白绿黑从左到右

黑线：地线gnd

红线：电源vcc

绿线：USB数据线data+

白线：USB数据线data-

Type A：一般用于PC

Type B：一般用于USB设备

Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等

现在主机均带有USB接口，因此USB光储应用极其方便，作为外置式光储设备的接口，应用相当灵活，而且不必再为接口增加额外的设备，减少投入。

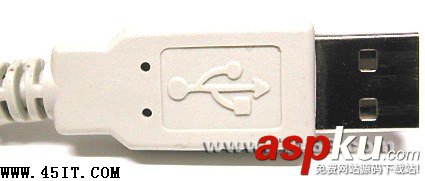

各种接口都用同样的USB标志

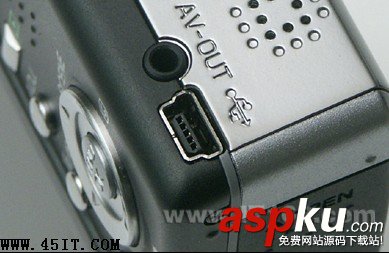

数码相机上的Mini-USB接口

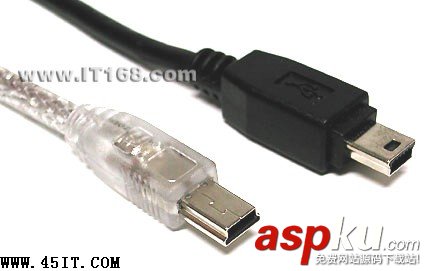

带Mini-USB接口的USB线

移动硬盘盒上的USB Type B接口

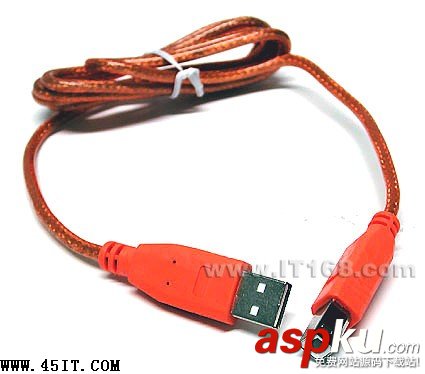

左边接头为Type A(连接PC)，右为Type B(连接设备)

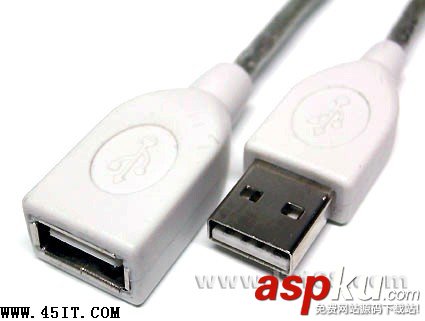

USB的Type A接口

在USB鼠标电路板上常可以看到GVCD的接口，其定义如下：

G --- GND 电源地线 ,一般是黑色的

V --- VCC 电源正极 ,一般是红色的 。电源正极和地线之间一般接有一个滤波电容

C --- CLOCK 时钟 , 白色

D --- DATA 数据，绿色或蓝色。C/D 如果接上了不管用可以颠倒过来试试
